Proe三维建模(16):管道

ZDJ
管理员
1372
文章
0
粉丝
Creo建模评论5,7302字数 264阅读模式

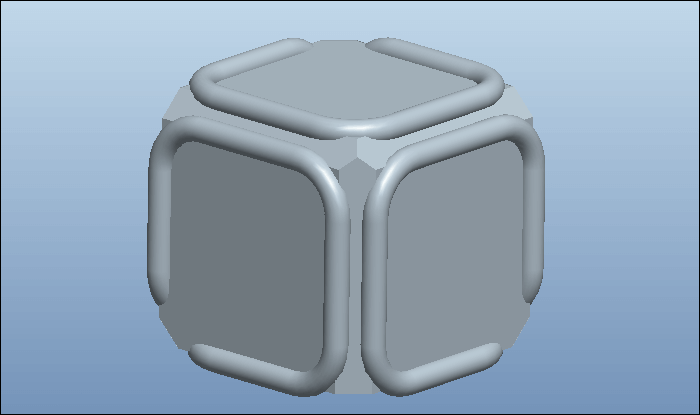

最终结果如下图。

方法:

1.点击拉伸,在TOP平面绘制如下的草绘。

Proe三维建模(16):管道-图片1

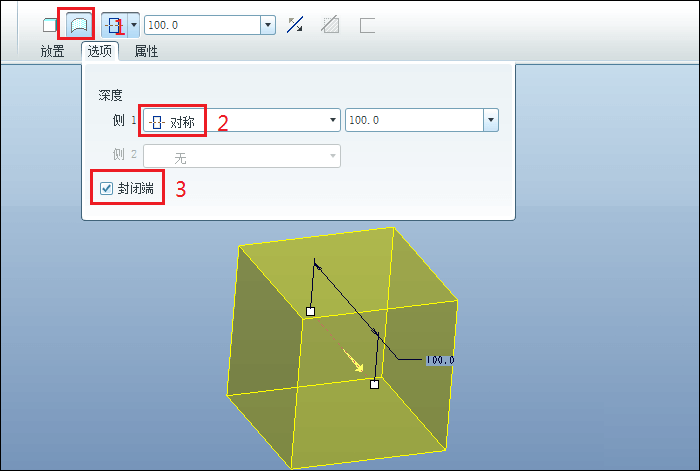

绘制完成后,点击勾号。拉伸类型选择曲面对称拉伸,拉伸高度为100,点击选项并勾选封闭端

Proe三维建模(16):管道-图片2

2.点击倒角。选择下图所示的三条棱和该顶点的体对角线所对应的顶点的三条棱。

Proe三维建模(16):管道-图片3

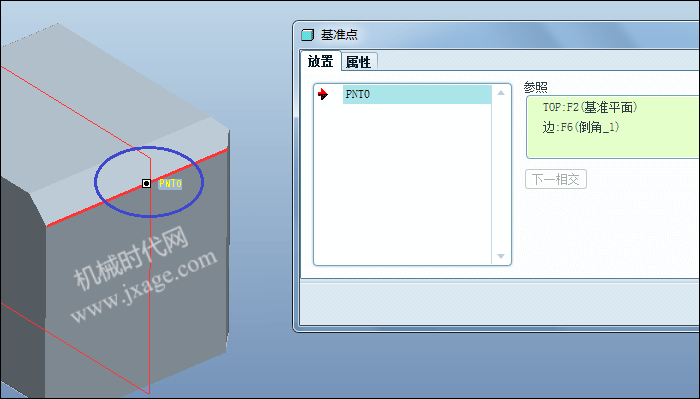

3.创建一个基准点

Proe三维建模(16):管道-图片4

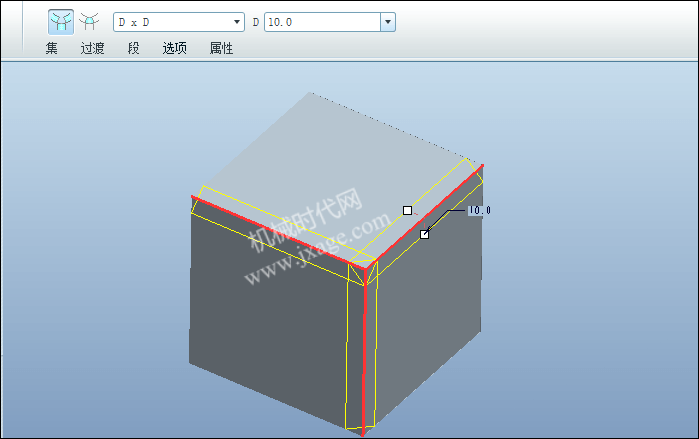

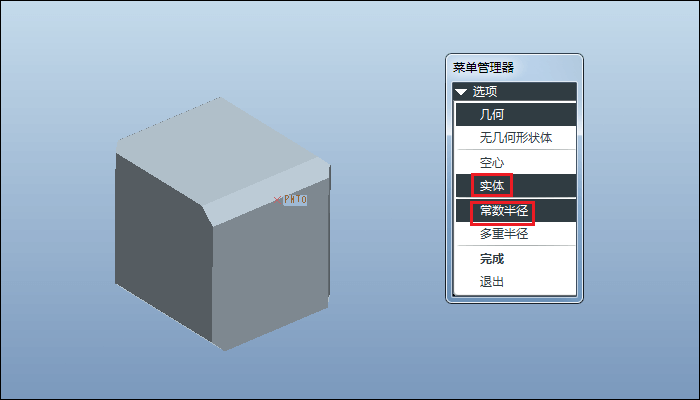

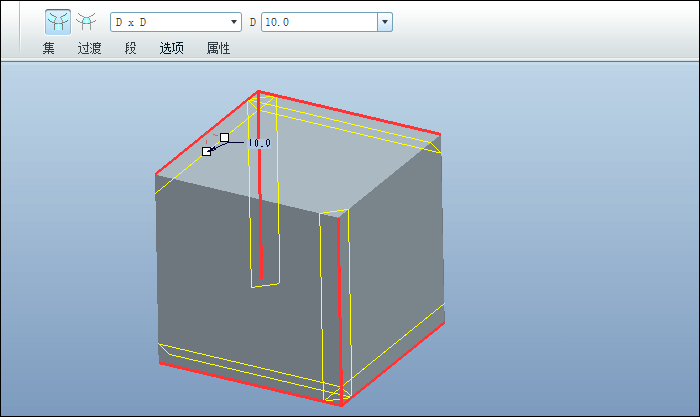

4.点击【插入-高级-管道】(若没有此选项请点击【工具】-【选项】里的allow_anatomic_features设置为yes)。选择实体常数半径,点击完成。

Proe三维建模(16):管道-图片5

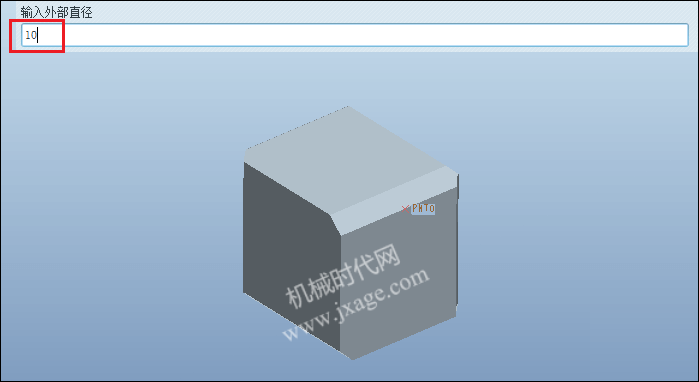

设置外部直径为10。

Proe三维建模(16):管道-图片6

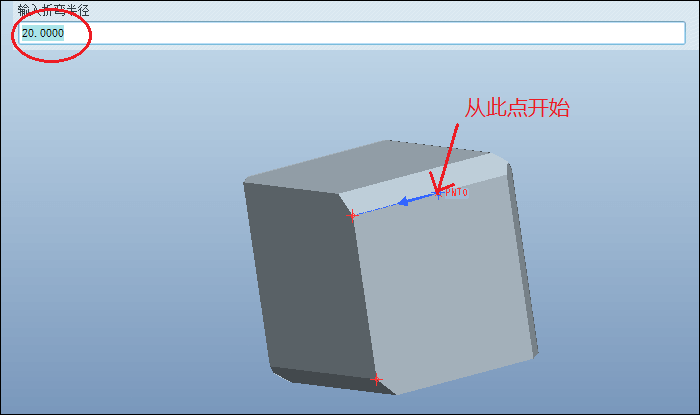

3步创建的基准点开始,沿着棱插入点。遇到折弯的地方会提示输入折弯半径,这里输入20,因为之前选择的常数半径,接下来所有的折弯半径都会默认为20。

Proe三维建模(16):管道-图片7

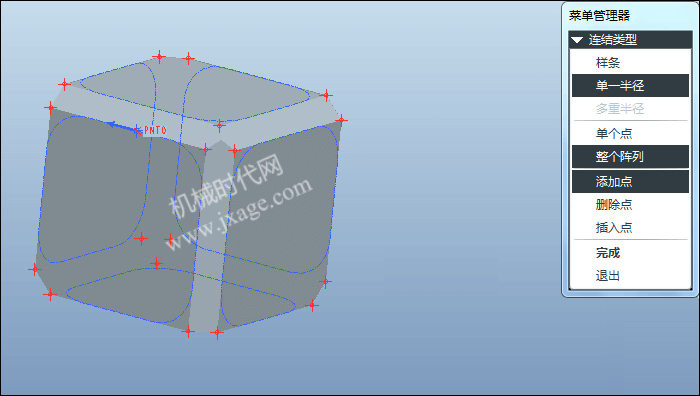

最终的插入点如下。

Proe三维建模(16):管道-图片8

点击完成。

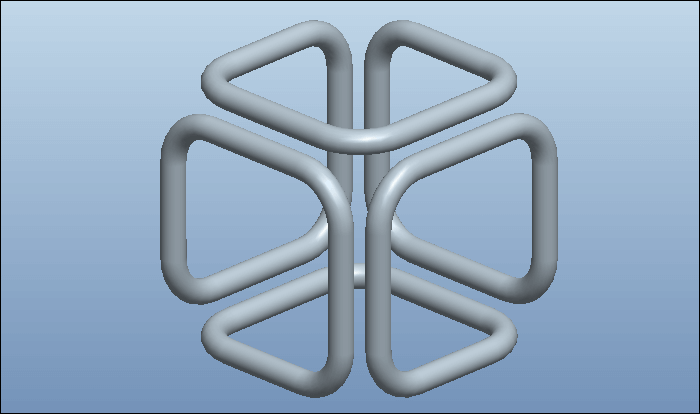

Proe三维建模(16):管道-图片9

5.将拉伸曲面进行隐藏。

Proe三维建模(16):管道-图片10

模型下载:
