proe可变截面扫描关系违反几何约束如何解决?

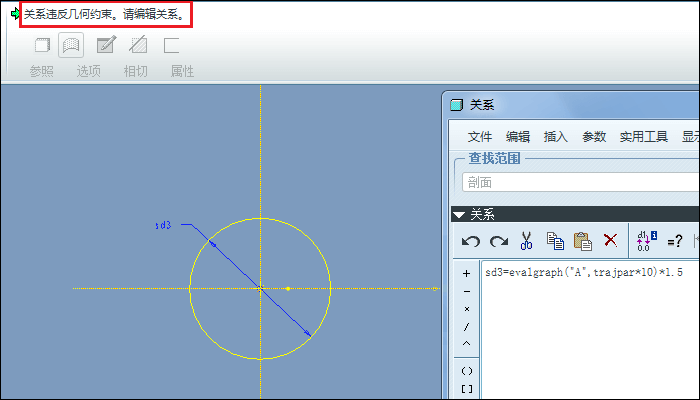

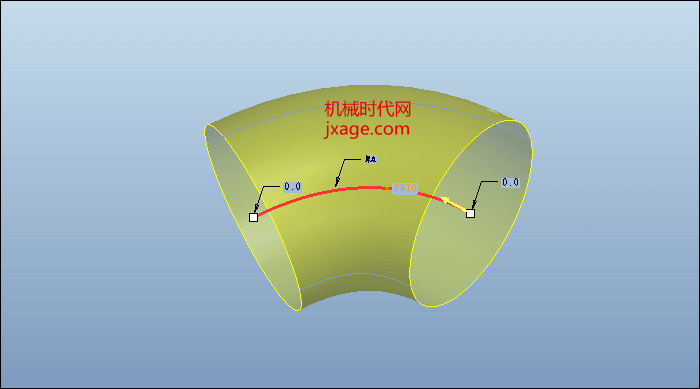

很多人在使用可变截面扫描添加关系的时候,点击确定怎么也无法关闭关系窗口,同时在信息栏提示关系违反几何约束”。那么如何解决这个问题呢?方法很简单,只要不要选择系统默认的草绘原点就行了,做法就是在原点轨迹线建立一个基准点,然后以此基准点为草绘原点。

方法:

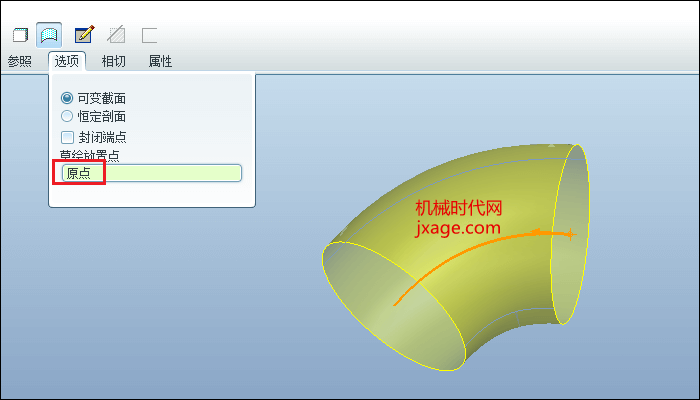

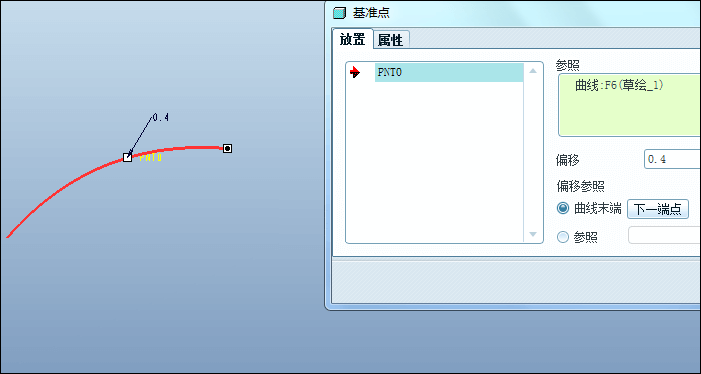

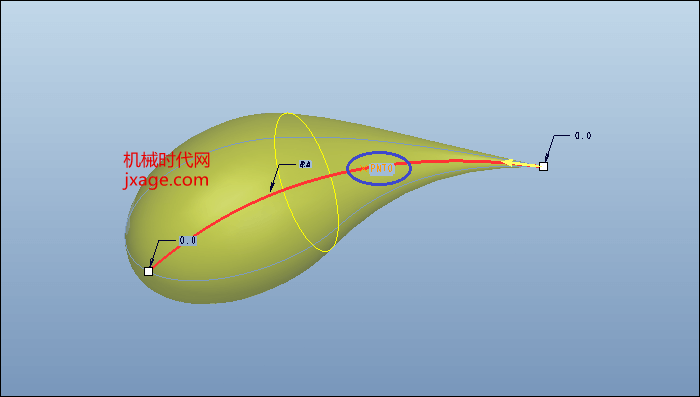

1.点击【选项】,点击草绘放置点,在扫描轨迹上添加一个基准点

此时新建的基准点就被设置为草绘放置点。

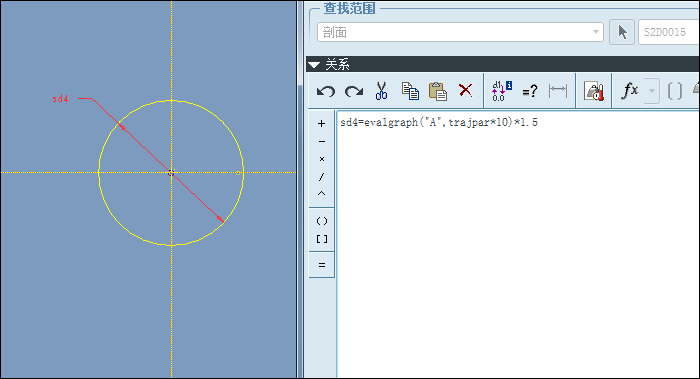

2.进入草绘环境,添加关系式就不会出现之前的情况了。

你可以参考:Proe创建雨滴的方法
