SOLIDWORKS Treehouse如何使用?

  • 2,195 次阅读
  • 阅读模式

SOLIDWORKS Treehouse是一款出色的应用程序,我们可以在其中生成新的装配体结构或打开现有装配体以可视化布局。

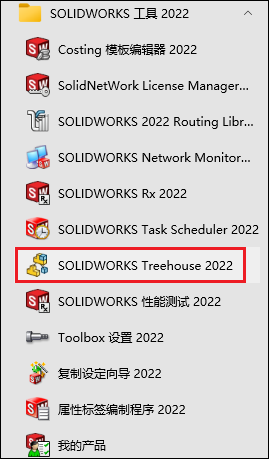

我们可以点击开始SOLIDWORKS 工具SOLIDWORKS Treehouse,打开这工具。

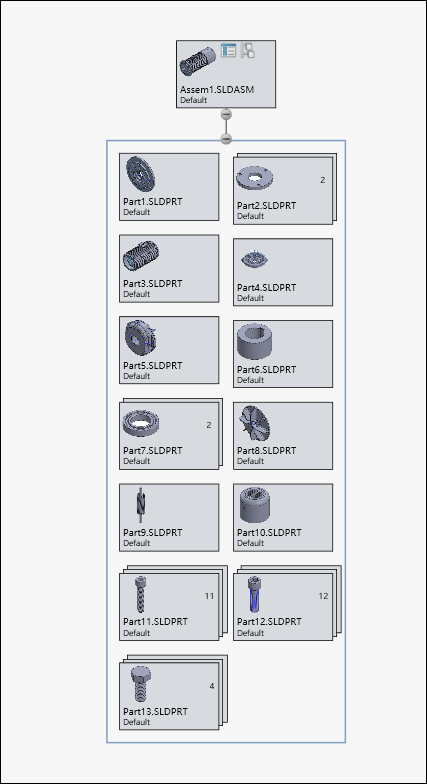

我们打开一个SOLIDWORKS组件,可以看到如下图所示的树视图,这是一个很棒的可视化工具,可以看到模型的零部件名称和数量。

1.列表显示

SOLIDWORKS Treehouse 2018 引入了一个新的列表视图,如下图所示。

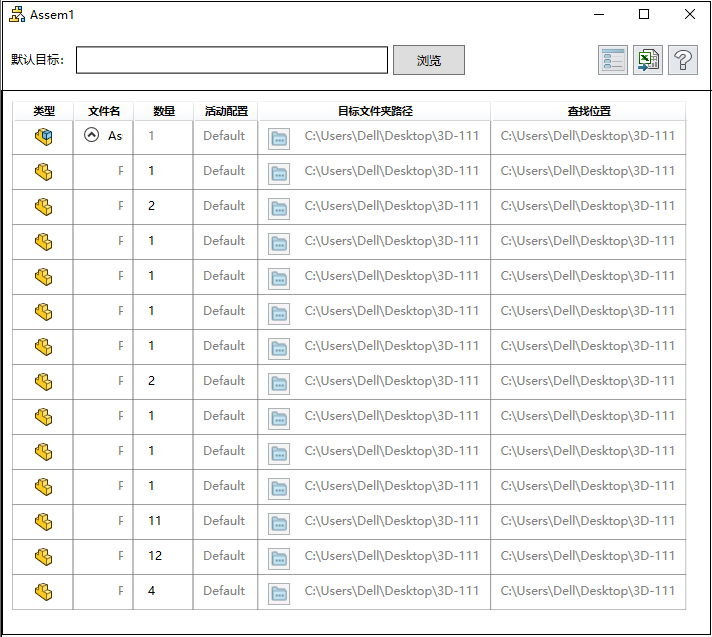

点击“以列表视图显示”,弹出如下图所示的窗口。

将模型展开。

我们可以右键单击组件图标以在 SOLIDWORKS 中打开文件。

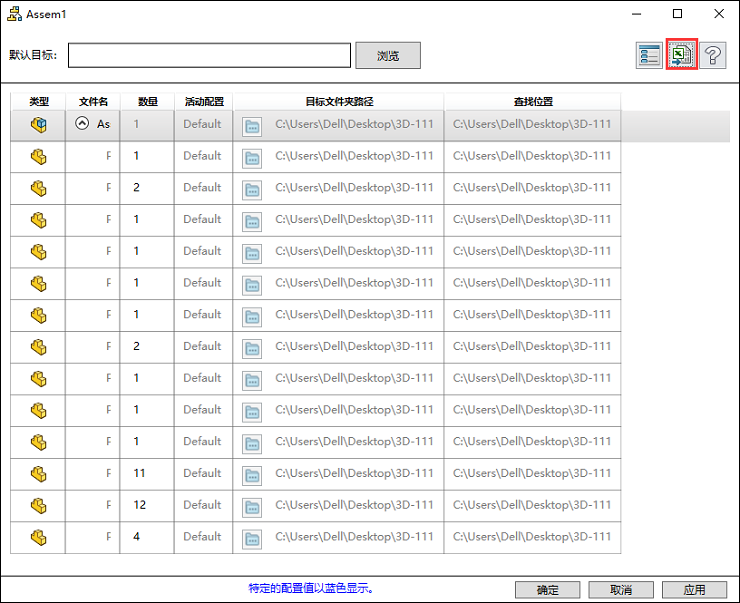

然后可以将此列表视图导出到 Microsoft Excel。
