SolidWorks冻结栏如何启用?有哪些用途?

SOLIDWORKS冻结栏是什么?其实此功能是在SOLIDWORKS 2012中添加的新功能,它可以有效减少处理复杂零件的重建时间,并避免错误的特征的编辑。那么如何启用SOLIDWORKS的冻结栏功能呢?

很多人平时可能没有注意到该功能,因为该功能在默认情况下是未启用的。我们可以通过点击“工具”>“选项”>“系统选项”选项卡>“普通”,可以通过勾选“启用冻结栏”选项激活该功能,如下图所示。

以下面的例子简单进行介绍。

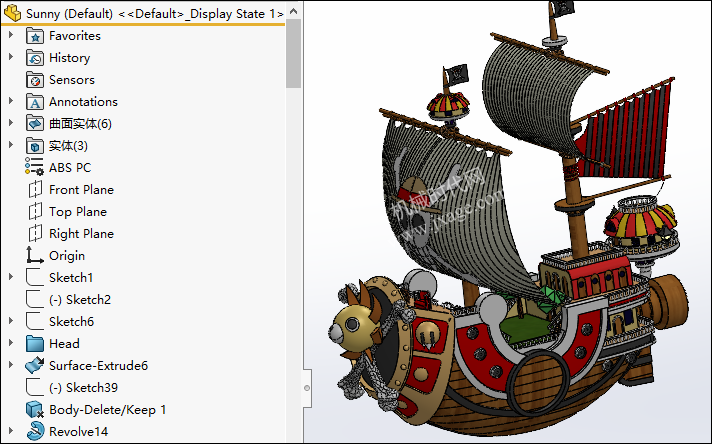

1.我们在激活冻结栏功能之后,此时设计树中的文件名下方会出现一个橙色条,如下图所示。冻结栏可以在设计树上下拖动,任何冻结栏上方的特征都将被“冻结”。

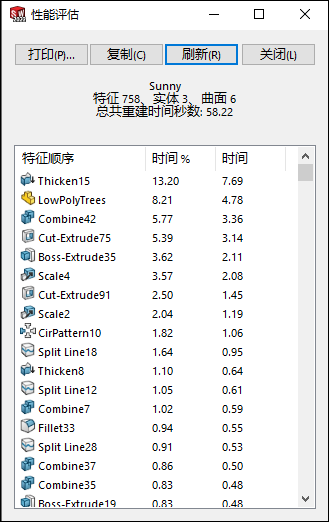

2.点击“评估”-“性能评估”,弹出如下图所示的窗口。我们可以看到该零件共有758个特征,需要,58.22秒才能重建该零件。

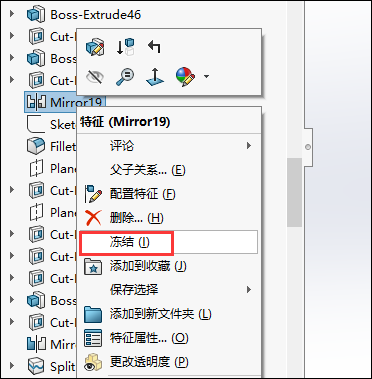

3.我们可以鼠标右键单击树中的特征,然后选择“冻结”。

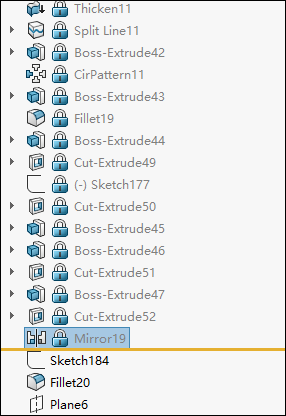

这将会导致该特征和该特征以上的所有特征被冻结,一旦特征被冻结就无法编辑或删除,如下图所示。

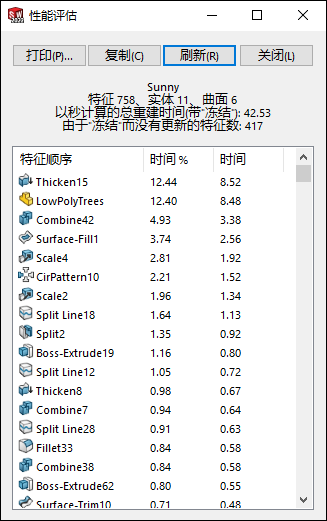

4.由于许多特征处于冻结状态(用锁定符号表示),我们可以看到模型的重建时间减少到42.53秒。因此冻结栏功能可以有效减少模型的重建时间,特别是当模型具有大量的特征的情况下。

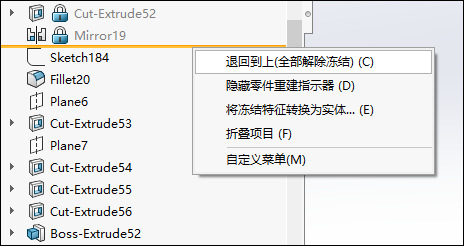

5.要解冻这些冻结的特征,只需向上拖动冻结栏,或右键单击冻结栏并选择“退回到上(全部解除冻结)”。
