SolidWorks完整圆角如何使用?

  • 192 次阅读
  • 阅读模式

SOLIDWORKS 中的完整圆角是可供用户使用的四种主要圆角类型之一。这四个选项分别是“固定大小圆角”、“变量大小圆角”、“面圆角”和“完整圆角”。“完整圆角”选项的独特之处在于,它只需要选择三个单独的面即可创建圆角特征,而无需输入任何数字。下面我们将探讨如何创建完整圆角以及相关技巧。

在SOLIDWORKS中创建模型时,通常会要求在零件的边缘应用指定大小的半径。有时,这个指定的半径是一个完整的圆角。所谓完整圆角就是一种通过选择三个相邻面创建的圆角,其中两个侧面控制厚度,另外一个面控制高度。SOLIDWORKS会自动在三个面之间创建出平滑的切线圆角。

如下图所示,左侧和右侧的箭头所指的表面控制厚度,而顶部箭头所指的面控制圆角特征高度。

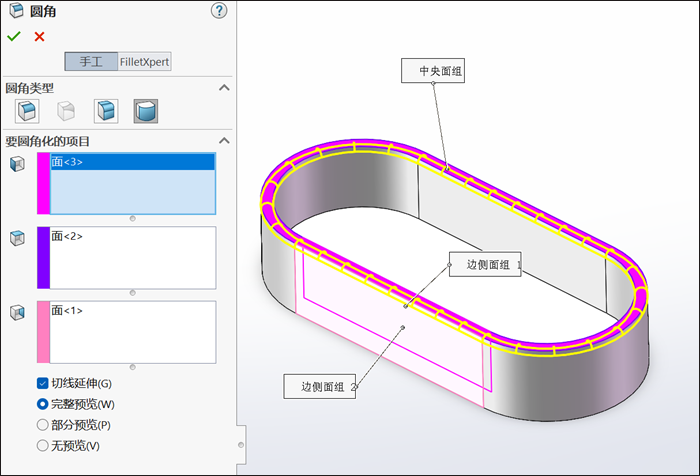

创建完整圆角的操作非常简单,首先点击圆角工具,然后选择完整圆角选项,接下来选择相应的面。如图所示,在属性管理器中显示了三个具有不同颜色的选择框。注意所选择的面必须彼此相邻连接,这样才能使整个圆角创建成功。

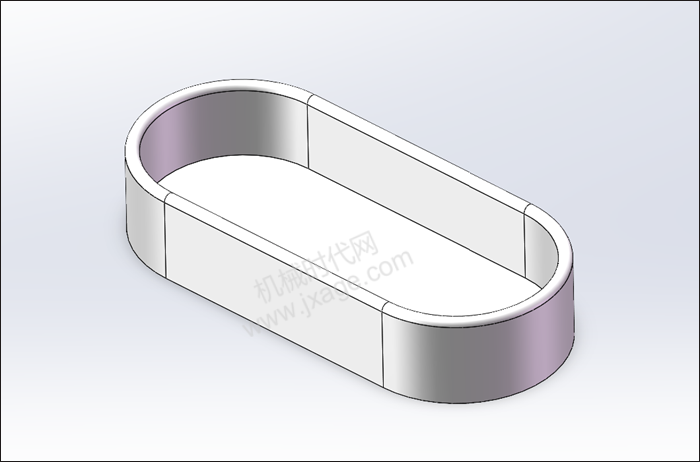

如下图所示,完成了完整圆角的创建。
