SolidWorks如何快速删除曲面上的孔?

ZDJ
管理员
1338
文章
0
粉丝
SolidWorks技巧评论10,1785字数 252阅读模式

今天我们来学习一个快速删除曲面上的孔的技巧,这个技巧非常简单,但是功能却非常强大。  与修补曲面相比,删除孔可以帮我们节省很多时间。

方法:

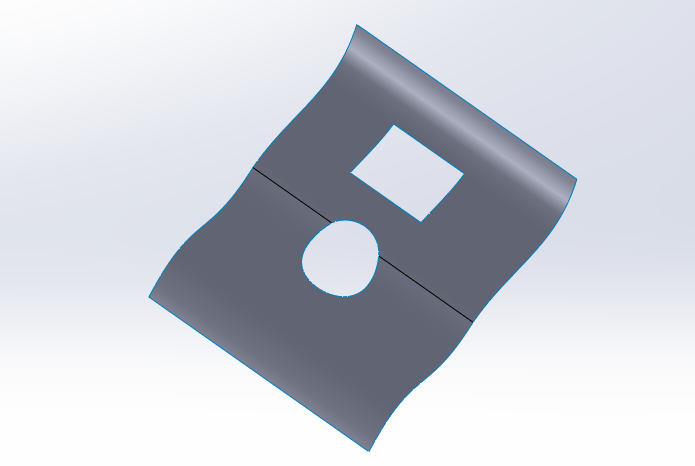

1.以下图为例,曲面上有一个方孔和圆孔,如果我们通过补面的方式对孔进行填充的话,需要很多操作步骤。

SolidWorks如何快速删除曲面上的孔?-图片1

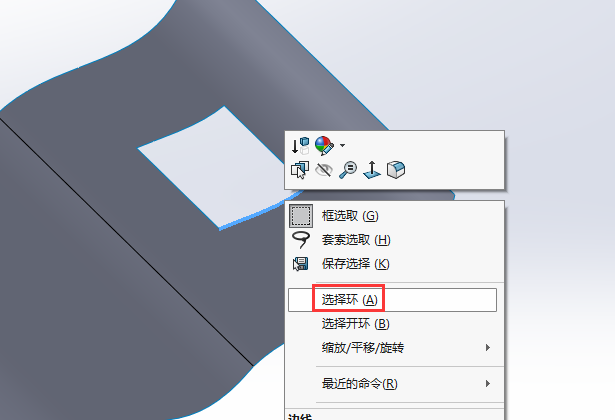

2.我们可以通过鼠标左键点击孔的边,如下图所示,鼠标右键选择“选择开环”或者“选择环”(根据情况选择,这里选择开环)。

SolidWorks如何快速删除曲面上的孔?-图片2

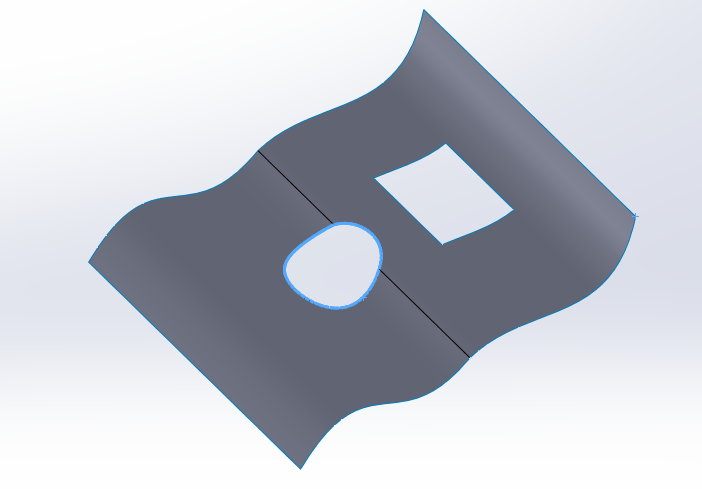

这样我们就选择了整个孔的边缘。

SolidWorks如何快速删除曲面上的孔?-图片3

鼠标右键选择“删除”,此时会弹出如下图所示的对话框。我们勾选“删除孔”,点击确定。

SolidWorks如何快速删除曲面上的孔?-图片4

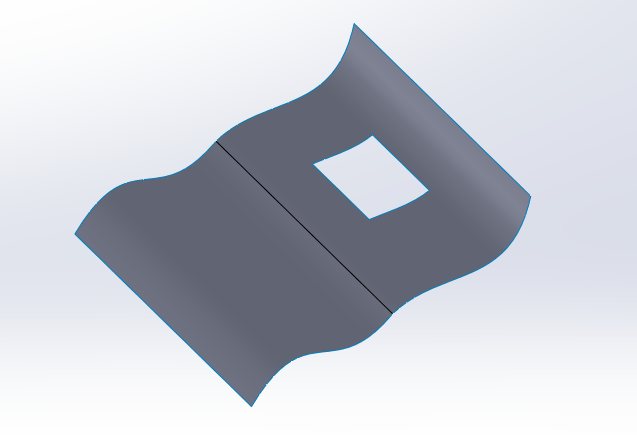

这样我们就把孔删除了。

SolidWorks如何快速删除曲面上的孔?-图片5

3.对于方孔,我们可以通过同样的操作对孔进行删除。

SolidWorks如何快速删除曲面上的孔?-图片6

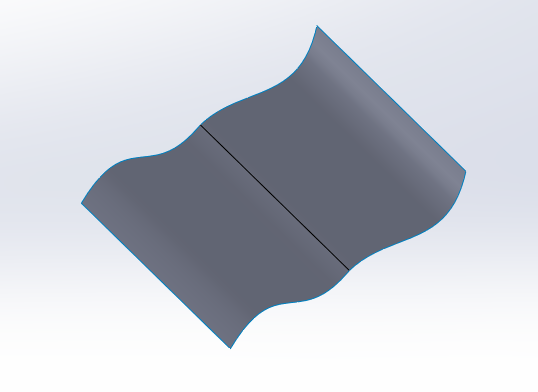

删除完成。

SolidWorks如何快速删除曲面上的孔?-图片7

不得不说SolidWorks的删除孔的命令相当硬核和直接。
