人人都应该知道的五种 SOLIDWORKS 草图绘制技巧

本篇文章我们将了解快速关系对称关系虚拟交点圆、圆弧和直径的尺寸标注,以及 SOLIDWORKS 2020 中添加的称为侧影轮廓实体的新功能。

一、快速添加关系

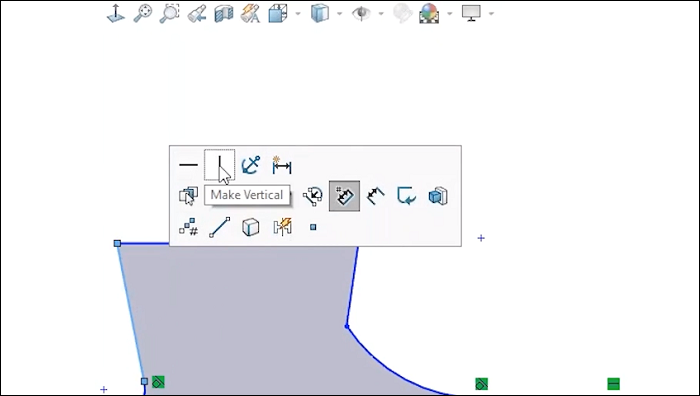

快速关系允许我们在草图上选择几何图形并快速添加关系。通过选择两条线之间的公共端点,我们可以轻松地向草图添加关系。重要的是我们可以通过单击几何体来添加关系来快速执行此操作。

二、对称关系

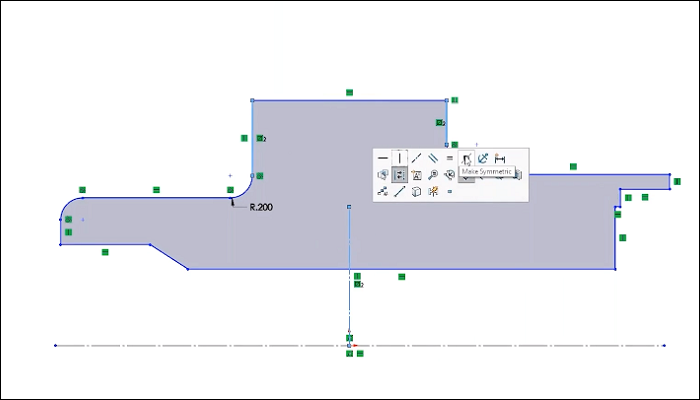

我们可以通过在两条线和构造线之间添加关系来在两条线之间应用对称性。要做到这一点,我们先按住 Ctrl 键选择两条线,然后单击构造线,接下来可以添加对称关系。这样可以通过来回拖动线来轻松调整设计,并且两条线都与构造线保持对称。

三、虚拟交点

即使两个草图实体不相交,我们也可以创建两个草图实体的虚拟交点。通过选择要应用虚拟交点的两条线并激活上下文工具栏中的“点”命令,便可以快速添加虚拟交点。

四、圆、圆弧和直径的尺寸标注

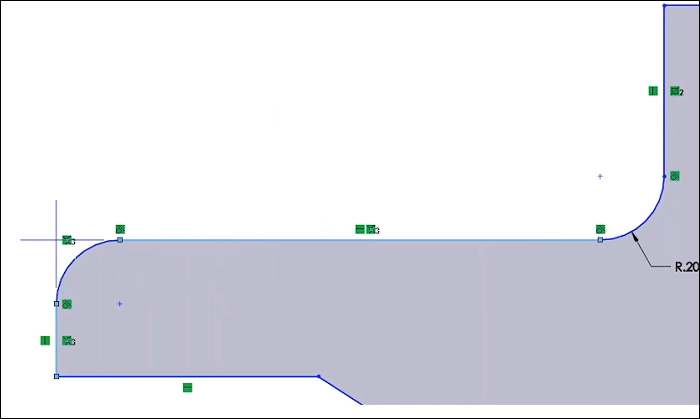

当我们向圆添加尺寸时,默认情况下它始终会测量这些圆弧的中心。但是如果我们试图从切点标注尺寸,可以通过按住 Shift 键并单击两个圆的外侧来实现。Shift 键允许快速选择圆弧内部或外部进行尺寸标注。

此外,在为圆弧手动添加尺寸并选择左侧面板中的引线选项卡,我们也可以调整圆弧条件来控制尺寸在草图中的位置。

五、侧影轮廓实体

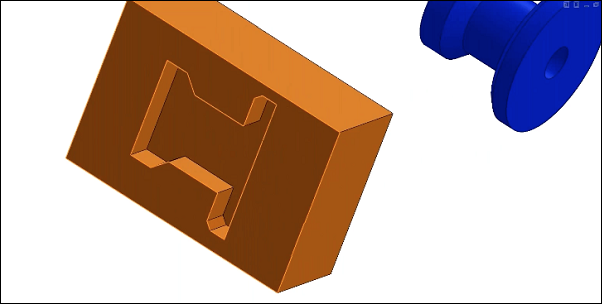

2020年引入的这项新功能允许将装配体中零件或零部件中的实体轮廓投影到平行草图平面上来创建多个草图实体。此功能与转换实体非常相似,并且易于使用。

我们可以从“工具” > “草图工具” >“侧影轮廓实体访问此功能一旦该工具处于活动状态,就会有一个用于实体的选择框以及一个用于外部轮廓的选项。
