SolidWorks如何创建和定向派生草图?

  • 2,520 次阅读
  • 阅读模式

如果我们需要将草图翻转90°,比如将草图从上视基准平面翻转到前视基准面,我们该怎么做?

我们可以采用复制/粘贴草图,然后重新定义关系,然而这对于复杂的草图,可能会非常耗时,有更好的办法吗?答案就是使用派生草图!

SolidWorks派生草图是原始草图的一个副本,但保留了指向原始草图的链接,它的特点是只能放置,而不能更改。

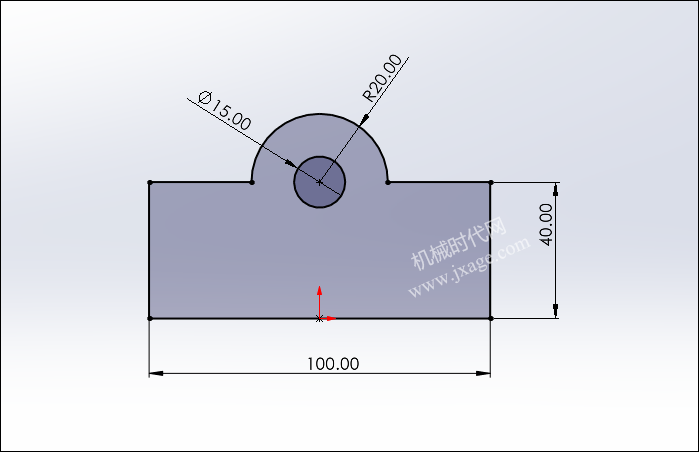

以下图为例简单进行介绍。

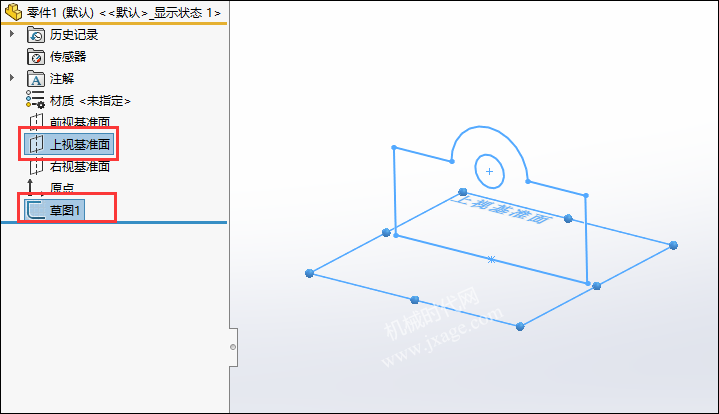

1.首先我们选择一个草图和它将被复制到的平面,如下图所示。

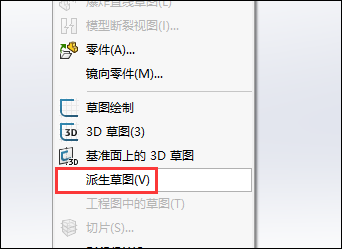

此时“派生草图”命令(“插入>派生草图”)才能变得可供选择。

2.系统会将草图插入到新的平面上,此时的草图为欠定义状态,现在剩下要做的就是定位草图。

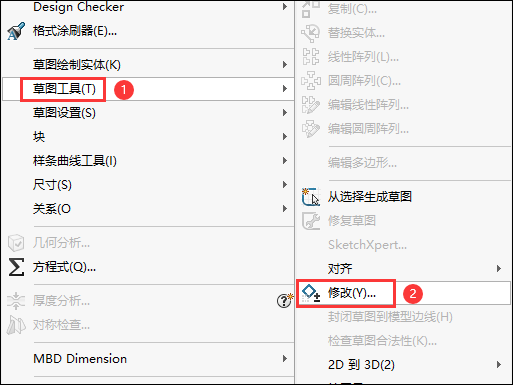

3.点击“工具”>“草图工具”>“修改”,如下图所示。

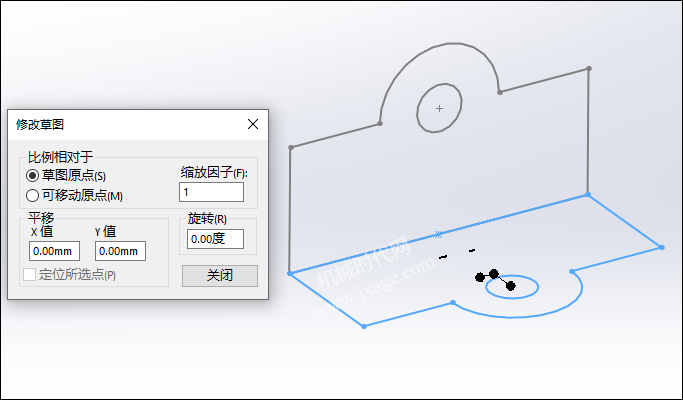

弹出如下图所示的“修改草图”窗口。

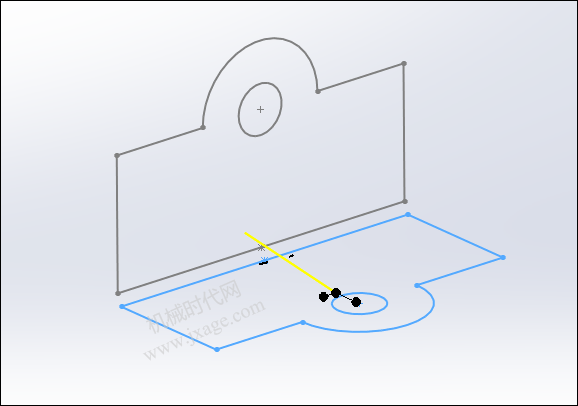

4.我们可以通过使用鼠标左键和右键来手动移动和旋转草图,如下图所示。

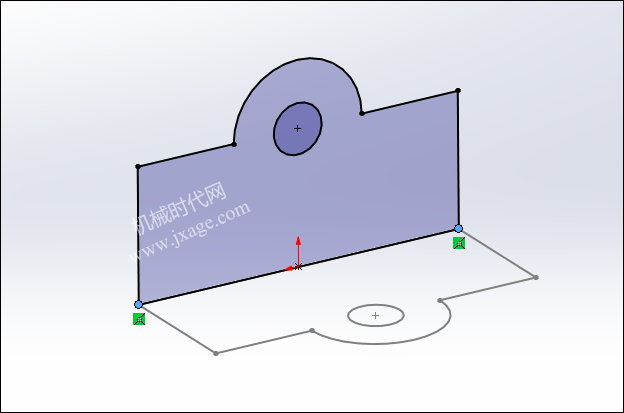

5.一旦草图进入正确的方向,我们就可以用一些关系来锁定它,如下图所示。

这样我们有一个完全定义的草图,它链接到源草图,并在特征树中表示为派生草图。
