SolidWorks如何提高装配体运行速度?

ZDJ
管理员
1321
文章
0
粉丝
SolidWorks技巧评论2,4811字数 391阅读模式

由于SolidWorks软件占用内存较多,特别容易导致低配置电脑在打开装配体时运行缓慢,甚至出现频繁死机的情况,那么如何解决呢?

一、大型装配体模式:

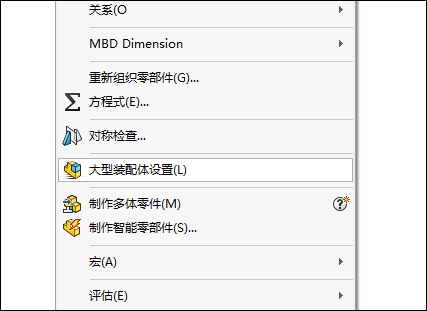

  1. 点击【工具】-【大型装配体设置】,可以显著降低内存使用,提高运行速度。

SolidWorks如何提高装配体运行速度?-图片1

2.可在【选项】中设置,超过一定零件数量时自动进入大型装配体模式,默认值为 500。

SolidWorks如何提高装配体运行速度?-图片2

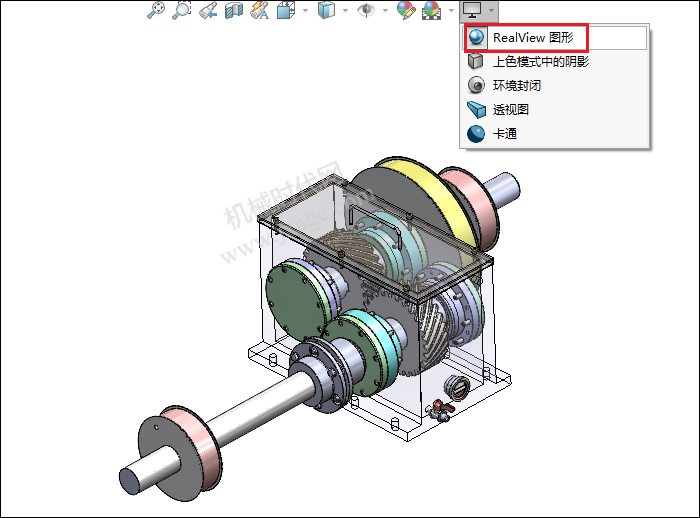

二、取消 RealView 图形:

取消 RealView 图形显示以节省显卡显存,提高运行速度。

SolidWorks如何提高装配体运行速度?-图片3

三、轻化零部件:

1.鼠标右击零部件,选择【设定为轻化】,如下图所示。

SolidWorks如何提高装配体运行速度?-图片4

轻化后的零部件显示“羽毛”图标,如下图所示。

SolidWorks如何提高装配体运行速度?-图片5

四、压缩暂不参与装配的零部件:

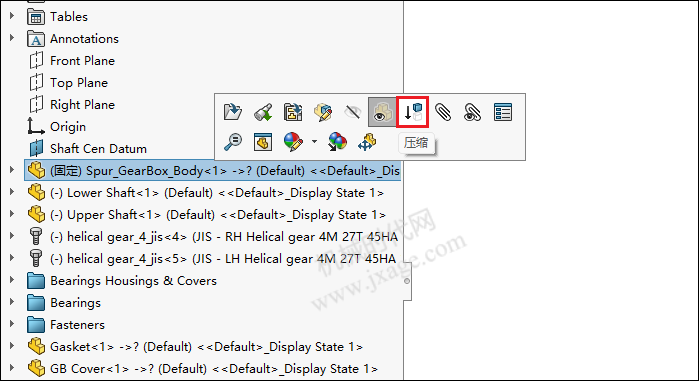

对于与当前装配无关的零部件,鼠标右击进行压缩,如下图所示。

SolidWorks如何提高装配体运行速度?-图片6

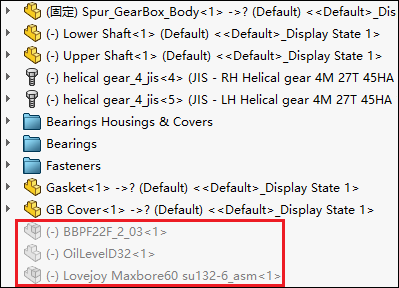

压缩后的零部件不参与计算,节省内存。

SolidWorks如何提高装配体运行速度?-图片7

五、隐藏暂不参与装配的零部件:

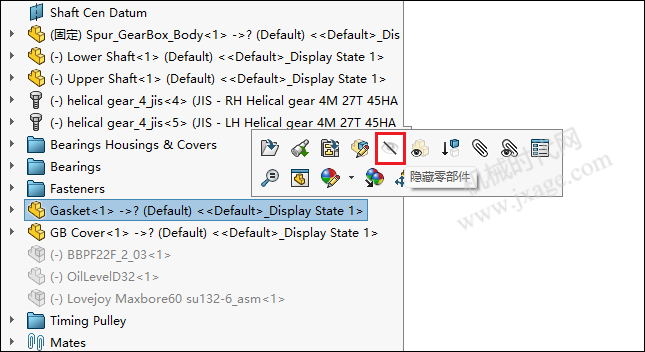

隐藏一些暂不参与装配的零部件,以提高运行速度。

SolidWorks如何提高装配体运行速度?-图片8

SolidWorks如何提高装配体运行速度?-图片9

六、孤立只参与装配的零部件:

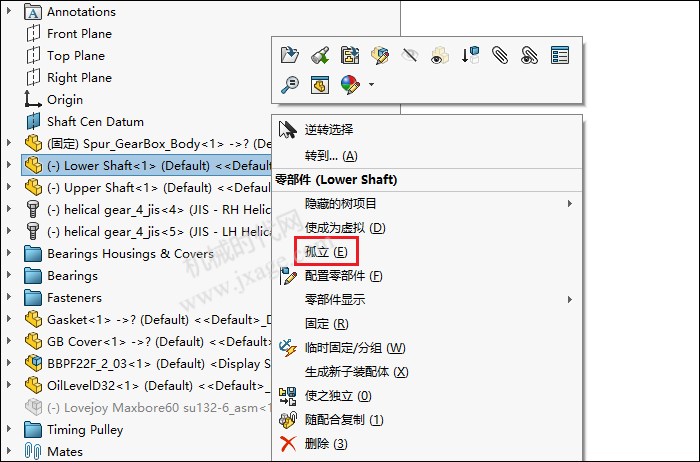

选择与当前装配关联的零部件,鼠标右击并选择“孤立”,暂时排除其他零部件的计算,提高运行速度。

SolidWorks如何提高装配体运行速度?-图片10

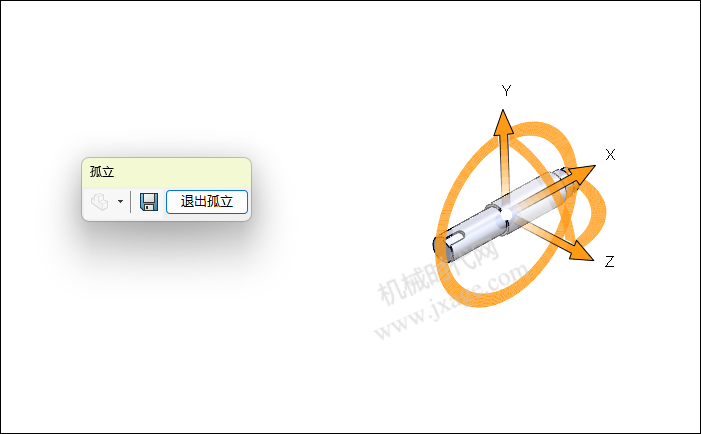

可保存当前孤立显示状态,在配置栏中双击对应状态即可显示。

SolidWorks如何提高装配体运行速度?-图片11

SolidWorks如何提高装配体运行速度?-图片12

这些方法可根据需要组合使用,以改善 SolidWorks 装配体的运行效率和稳定性,特别是低配置电脑。
