SolidWorks如何配置草图平面?

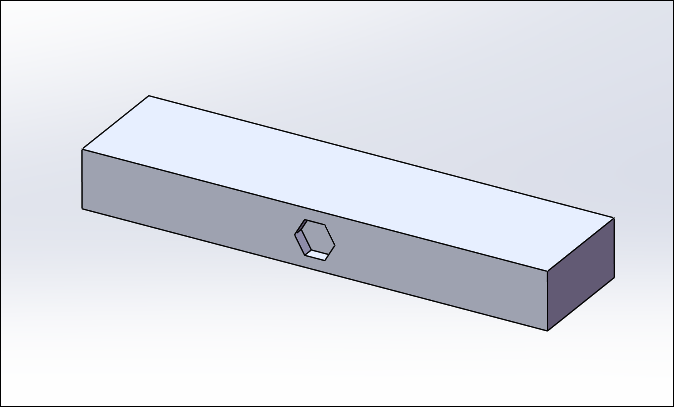

大多数情况下配置的项目主要是尺寸和特征,其实我们还可以配置方程式草图约束外部草图关系颜色末端条件甚至草图平面下面以下图为例,简单介绍一下如何配置草图平面。

方法:

1.首先我们创建一个新配置。

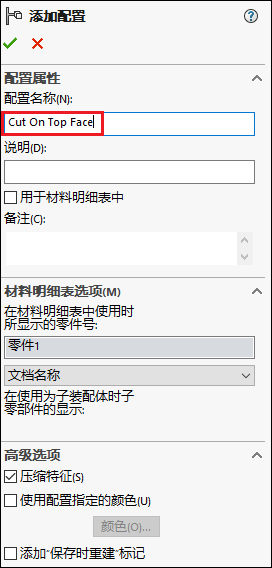

新配置的名称为“Cut On Top Face”,如下图所示。

新配置创建后会自动激活该配置,如下图所示。

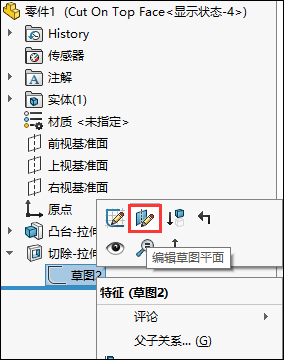

2.选择拉伸切除特征的草图,鼠标右键选择“编辑草图平面”,如下图所示。

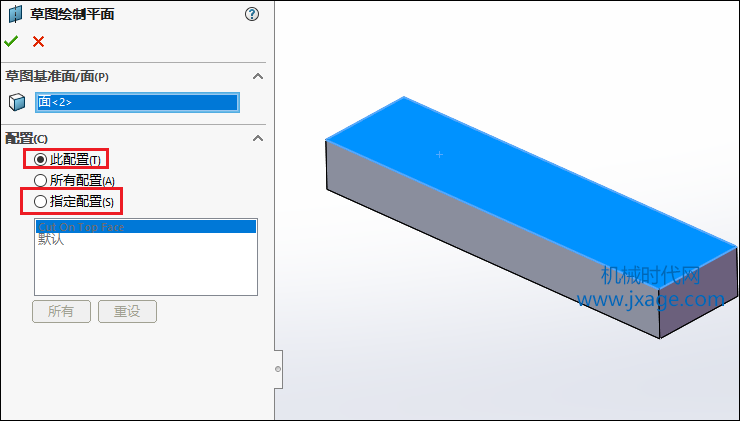

1)将“草图基准面/面”设置为模型的顶部平面(蓝色)。

2)由于当前的活动配置是Cut On Top Face,我可以勾选“此配置”选项或直接在“指定配置下选择。当我们需要影响多个配置时,后者非常有用。

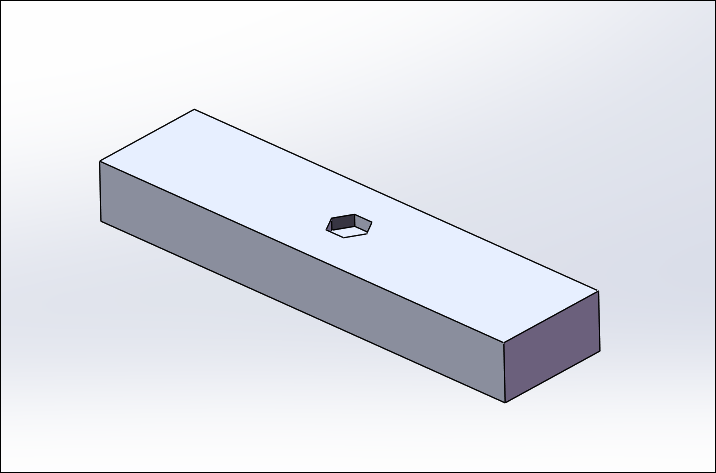

完成。

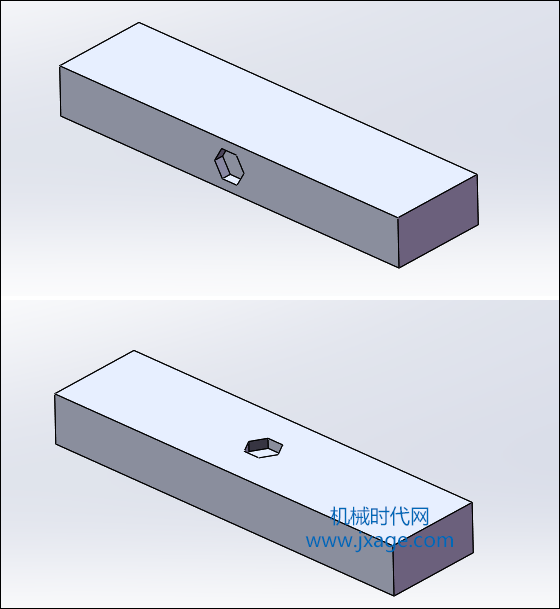

这样我们就完成了模型的两种配置。
