SolidWorks如何安装自带的焊件轮廓库?

很多SOLIDWORKS用户都知道软件是自带很多库文件的,比如焊件轮廓库,但是很多人不知道如何去安装这些库文件。今天向大家简单介绍如何使用SOLIDWORKS自带的焊件轮廓库。方法如下:

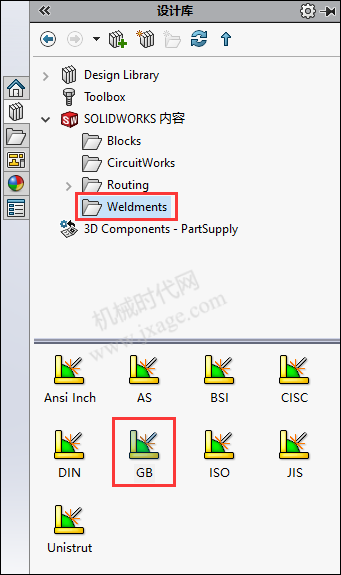

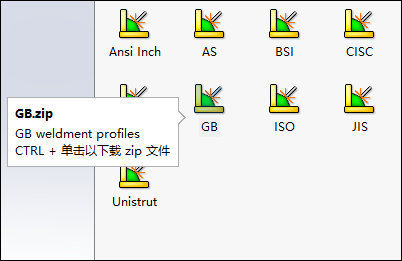

1.首先选择设计库选项卡,展开SOLIDWORKS内容>Weldments文件夹,如下所示,其中列出了所有可供下载的标准。

要下载特定的标准,需要按住键盘上的Ctrl键的同时单击它。我们可以将下载的文件保存在任意位置。

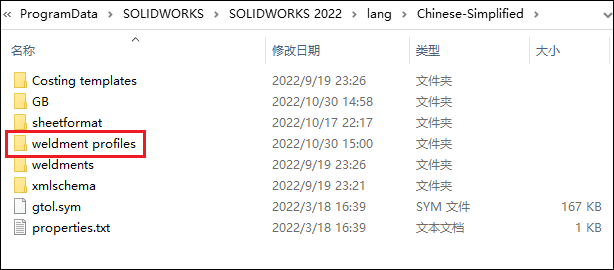

2.压缩包下载完成后进行解压缩。我们需要将解压后的GB文件夹放在正确的位置。我们在下图所示的路径中新建“weldment profiles”文件夹(如果没有这个文件夹就新建一个)。

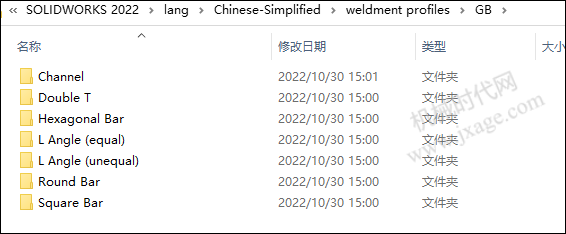

然后将解压出来的GB文件夹放置在weldment profiles”文件夹中,如下图所示。下图显示了GB文件夹中的内容,我们可以看到各种规格的焊件轮廓文件。

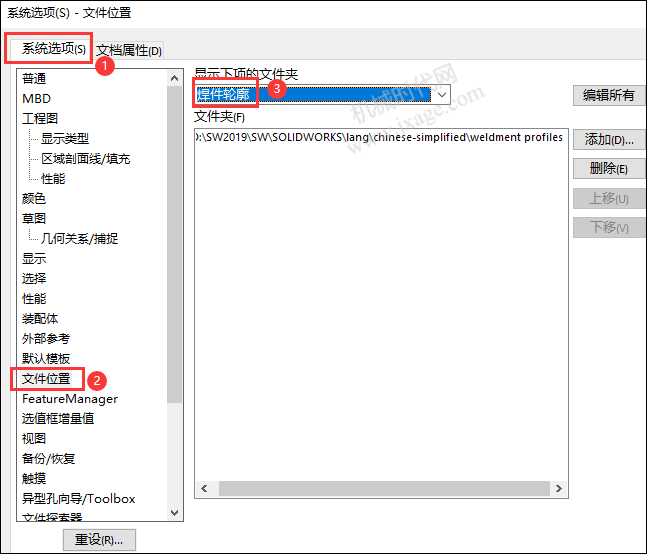

3.点击“工具”>“选项”,从系统选项选项卡中选择文件位置,在“文件位置”中,从下拉菜单中选择“焊件轮廓”选项,如下图所示。

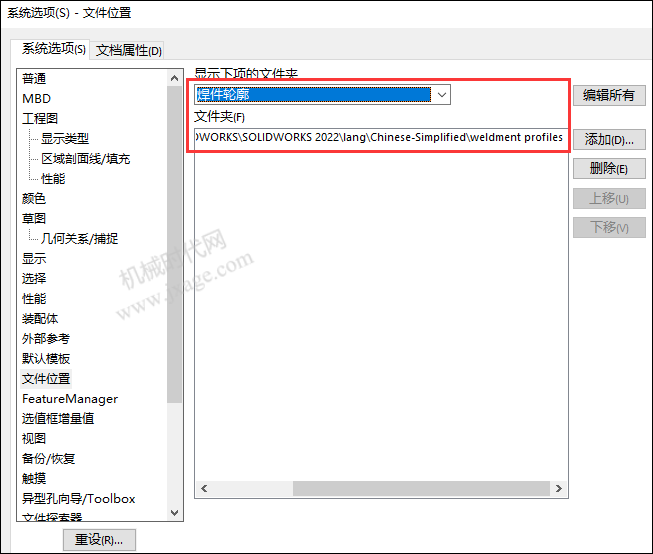

点击“添加”按钮,将步骤2中的焊件轮廓文件路径添加进来,完成后如下图所示。

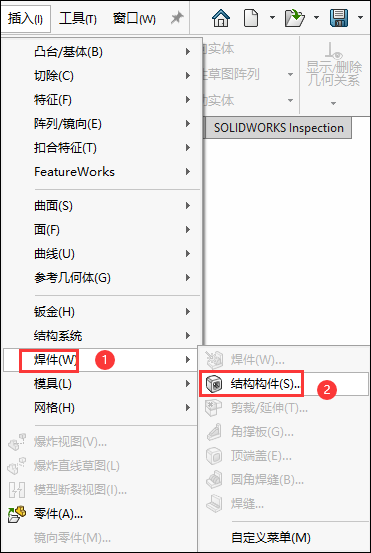

4.点击“插入”-“焊件”-“结构构件”,如下图所示。

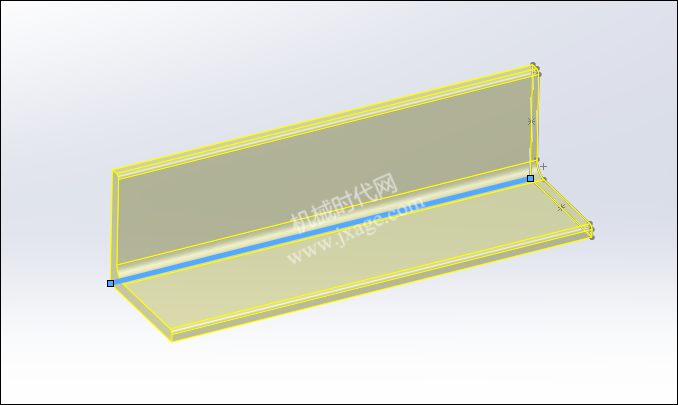

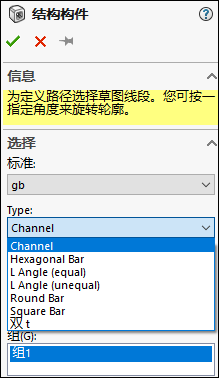

这样我们就可以选择GB的焊件轮廓文件,可以选择不同的规格的轮廓文件。

完成。
