如何通过显示状态简化SOLIDWORKS装配体工程图?

  • 115 次阅读
  • 阅读模式

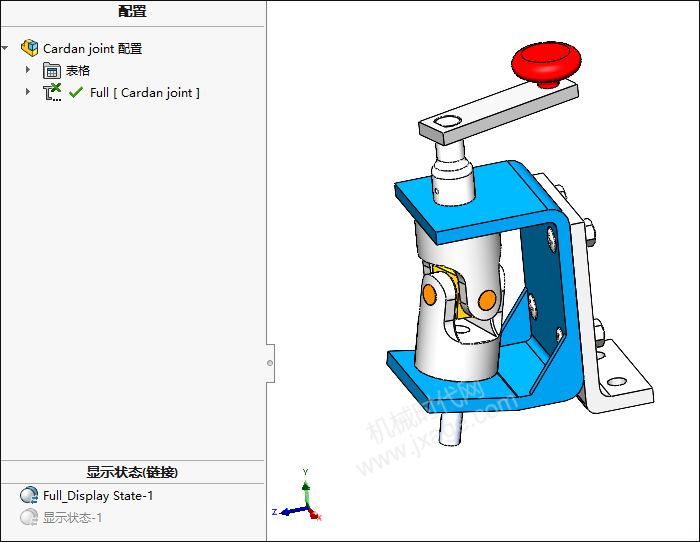

在SOLIDWORKS中,显示状态的用途之一是可以更加清晰的展示出装配体工程图中的信息。在下面的示例中,我们有一个带有材料清单的万向节装配图。如果我们想在这个装配中包含一个特定零件的视图,以突出显示其特定尺寸,那么我们可以通过显示状态来实现。

1.首先在装配模型中,我们可以创建一个新的显示状态(选择配置选项卡,在 FeatureManager 中右键单击 > 添加显示状态)。

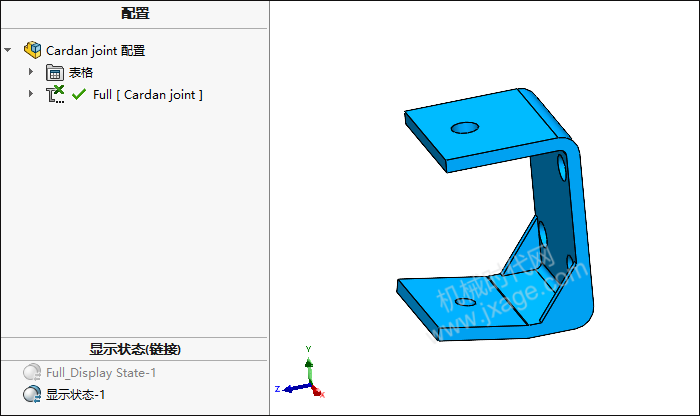

2,.在选择了新的显示状态后,我们可以选择性地隐藏其他零部件,只显示下图所示的支架。

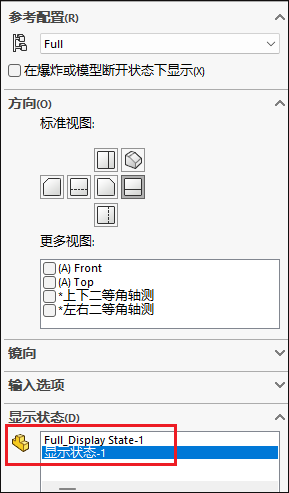

3.创建工程图。我们可以打开图纸视图面板并插入相应的视图。在视图 FeatureManager 中,我们可以选择显示状态-1,该显示状态只显示了支架。

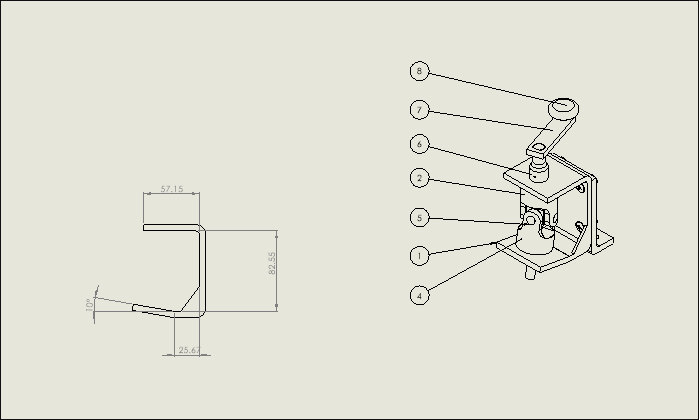

4.我们可以专注于此零件的尺寸,并且在装配体上标准零件序号。
