SolidWorks走查功能是什么?如何使用?

  • 790 次阅读
  • 阅读模式

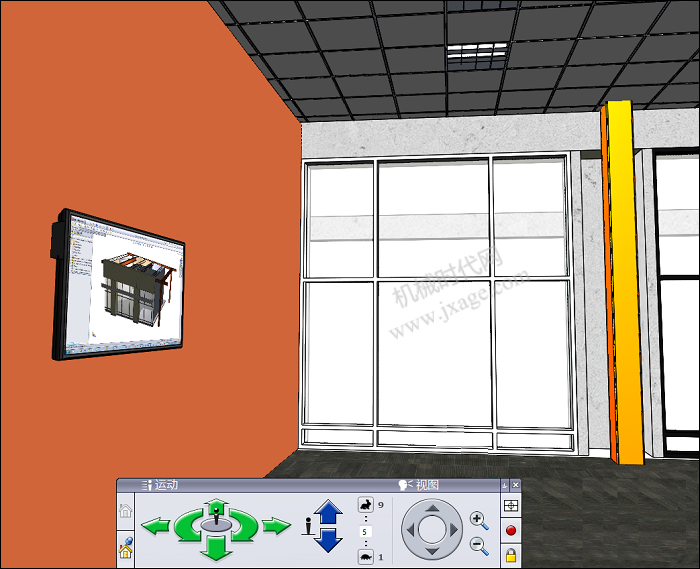

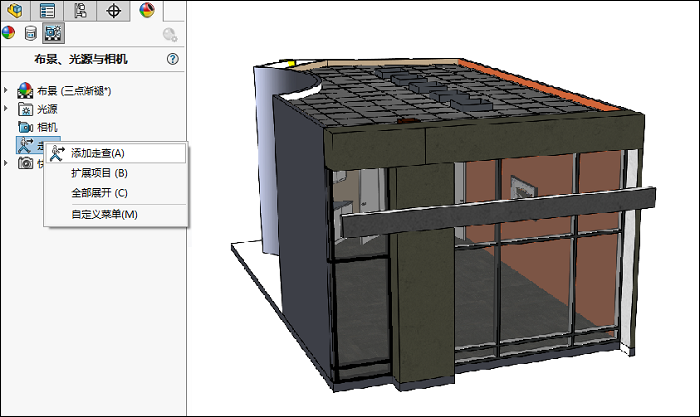

你是否曾经在不隐藏零件的情况下查看你的SOLIDWORKS模型内部?也许你有一个有许多房间的建筑或一个大型机器,想要快速查看其内部。SOLIDWORKS的走查功能给人一种第一人称游戏的感觉。我们可以飞行在空中,穿过墙壁,或设置运动约束来保持你着地。

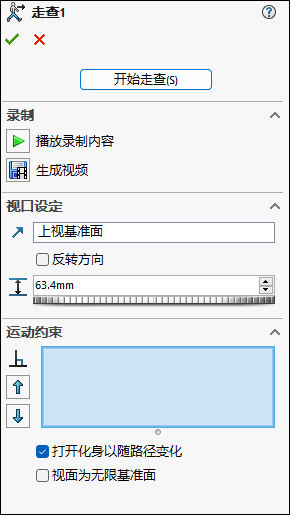

SOLIDWORKS的走查功能允许我们选择一个垂直方向,并在使用运动约束时指定离地面的高度。我们可以参考2D或3D的草图、参考平面或模型边缘来设置约束,甚至还可以通过草图来实现沿着自定义的路径移动。

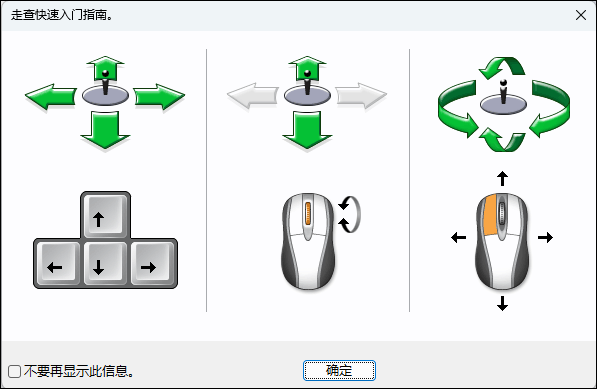

走查的控制操作就像玩电脑游戏一样,可以使用箭头键向前、向后和向侧方移动,鼠标滚轮也可以前后移动,点击并按住左键或中键鼠标拖动来查看周围的情况。

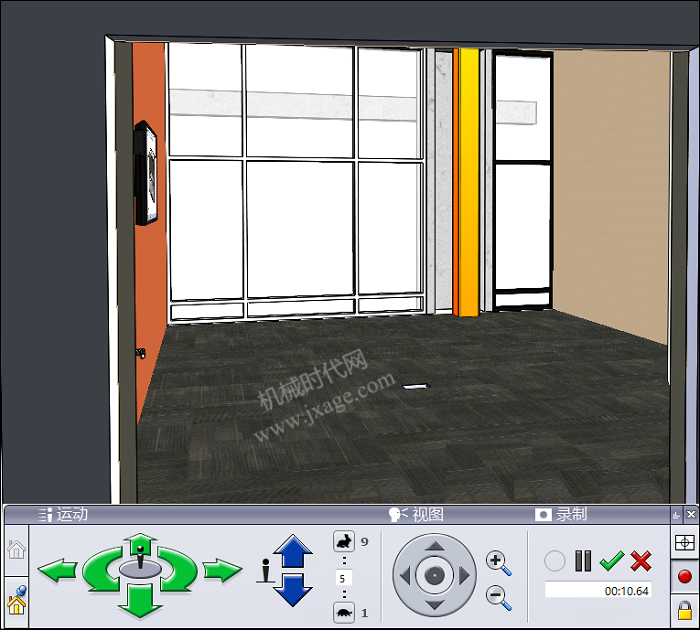

在默认情况下,我们将处于自由飞行状态,可以随意移动。速度控制有助于在慢速和快速之间切换。点击下图的录制按钮,开始录制。

导出视频文件有多种选项可供选择,如文件类型、长宽比、分辨率和帧速率。
