Creo如何自定义标准孔螺纹类型?

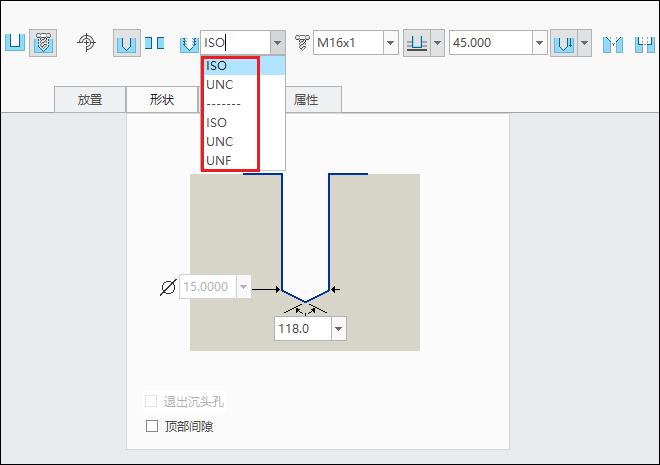

Creo自带的标准孔螺纹类型主要有以下几种,即ISO(国际标准)、UNC(粗牙螺纹)和UNF(细牙螺纹)。如何对标准孔螺纹进行自定义呢?

这里小编提供两个标准孔螺纹类型文件(见文章末尾),一个是C_ISO.hol文件,对孔注释进行了优化,另外一个是管螺纹G.hol,用于气路或油路设计。

使用方法如下:

1.首先下载这两个文件,然后将文件移动到Creo的起始目录中。

2.设置配置参数hole_parameter_file:

hole_parameter_file_path 标准孔螺纹类型文件所在位置

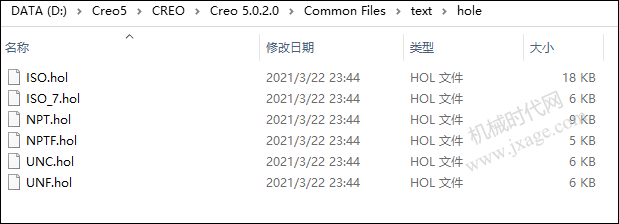

3.我们也可以直接将文件放到如下图所示的Creo安装路径。

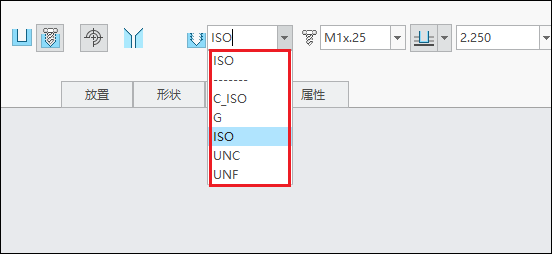

4.重新启动软件,我们可以看到多了C_ISO和G螺纹类型。

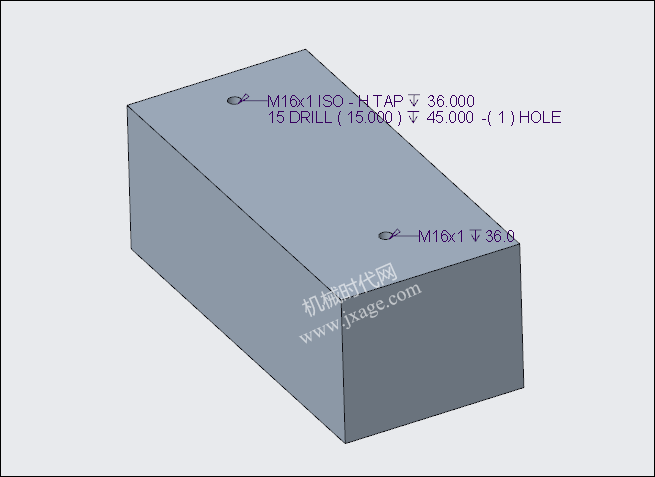

5.接下来创建孔,下图左侧为ISO.hol文件的效果,右侧是C_ISO.hol文件的效果。

文件下载:

此处为隐藏的内容!
登录后方可查看!
