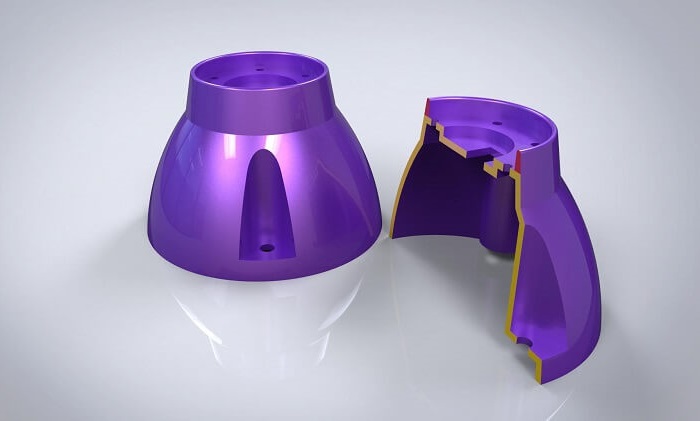

完成结果:

SolidWorks竞赛练习题(12)-图片1

文章末尾下载模型和练习题

方法:

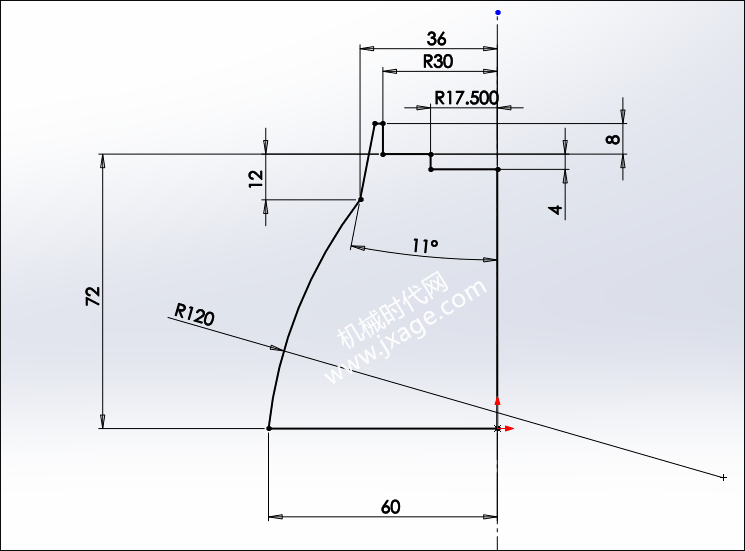

1.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(12)-图片2

完成。

SolidWorks竞赛练习题(12)-图片3

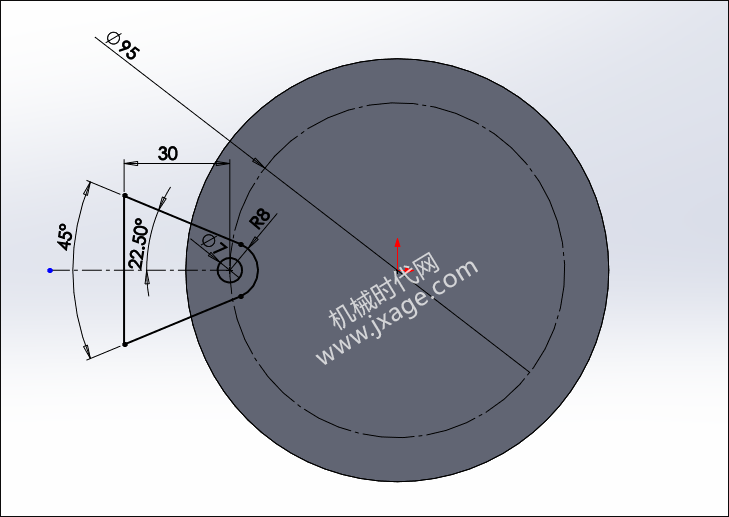

2.点击“拉伸切除”,在模型底面上绘制如下图所示草绘。

SolidWorks竞赛练习题(12)-图片4

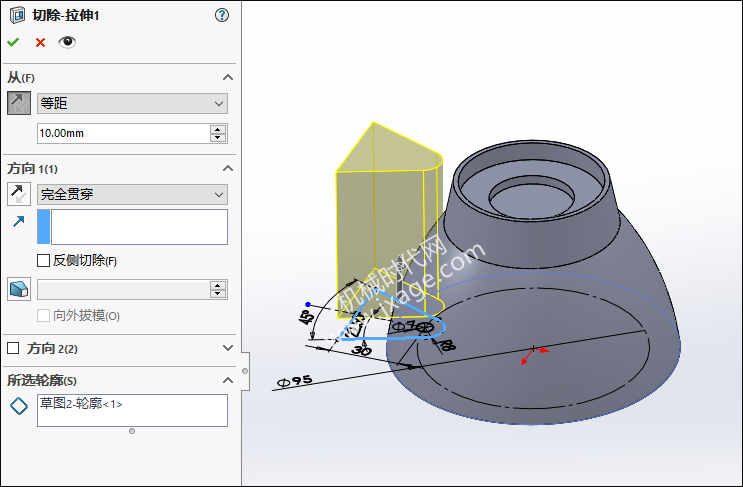

开始条件设置为“等距”,等距距离为10mm;终止条件设置为“完全贯穿。

SolidWorks竞赛练习题(12)-图片5

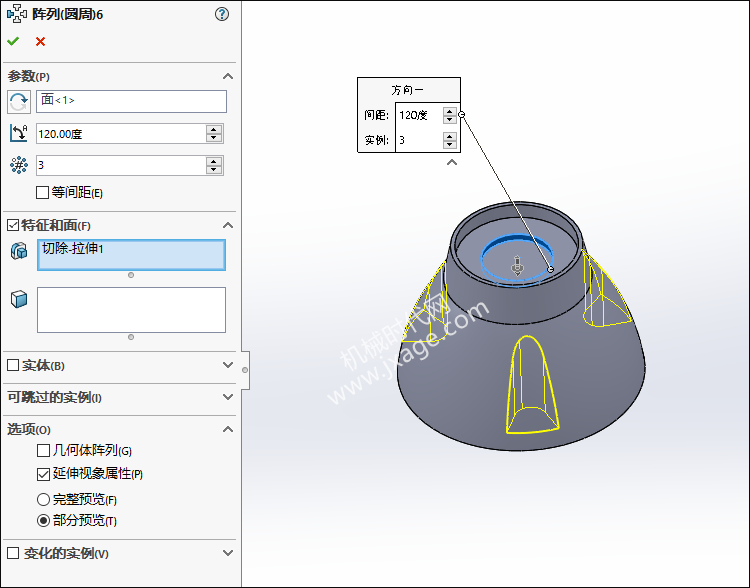

3.点击“圆周阵列”,间距设置为120度,数量为3,要阵列的特征为上一步的拉伸切除特征。

SolidWorks竞赛练习题(12)-图片6

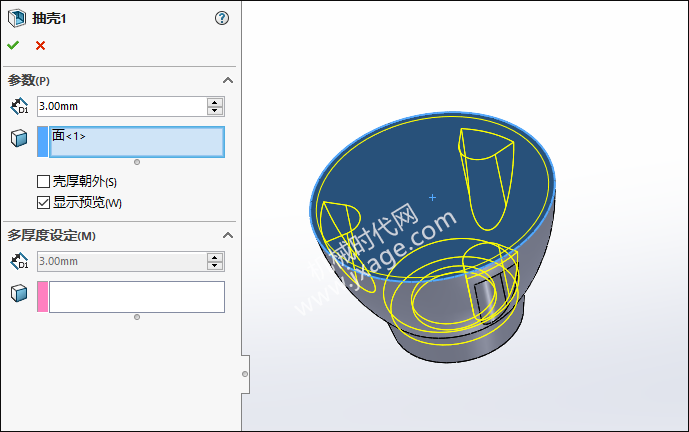

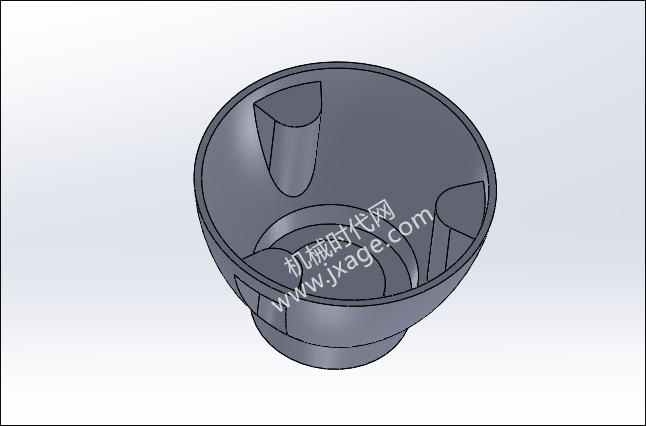

4.点击抽壳,选择模型的底面作为移除的面,厚度为3mm,如下图所示。

SolidWorks竞赛练习题(12)-图片7

完成。

SolidWorks竞赛练习题(12)-图片8

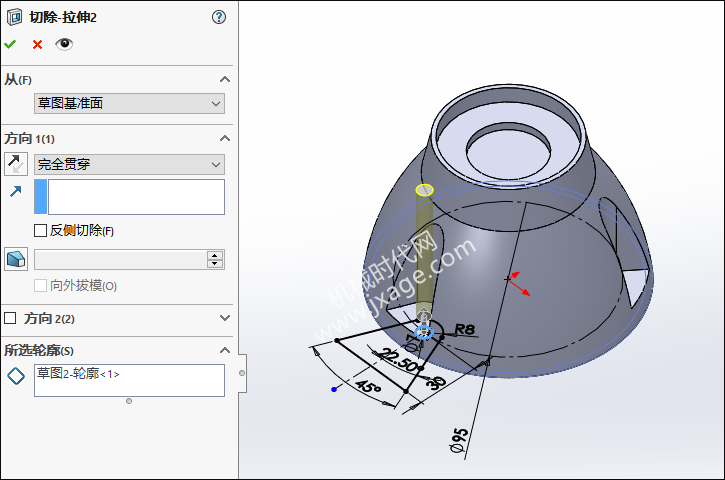

5.点击“拉伸切除”,在模型面上绘制如下图所示草绘,采用完全贯穿的方式进行拉伸。

SolidWorks竞赛练习题(12)-图片9

6.点击“圆周阵列”,间距设置为120度,数量为3,要阵列的特征为上一步的拉伸切除特征。

SolidWorks竞赛练习题(12)-图片10

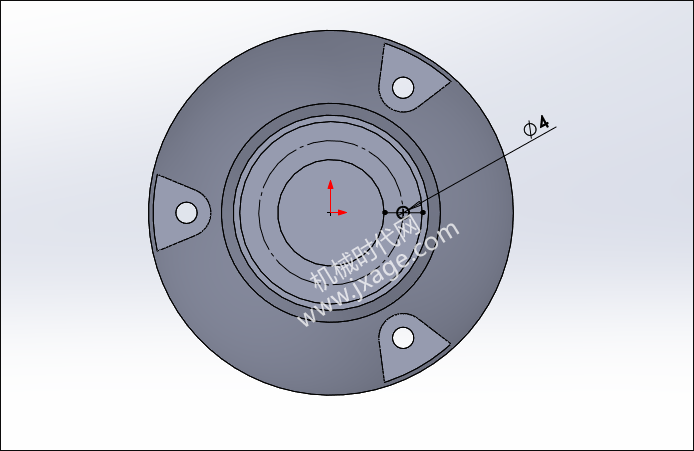

7.点击“拉伸切除”,在模型面上绘制如下图所示草绘,采用完全贯穿的方式进行拉伸。

SolidWorks竞赛练习题(12)-图片11

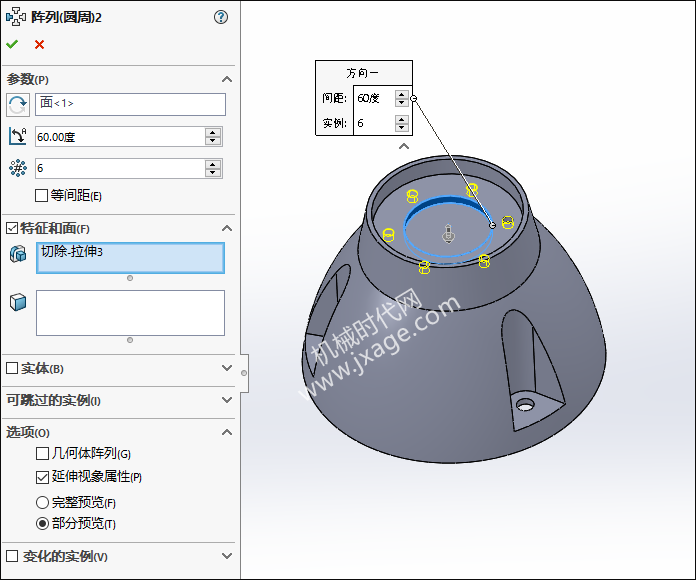

8.点击“圆周阵列”,间距设置为60度,数量为6,要阵列的特征为上一步的拉伸切除特征。

SolidWorks竞赛练习题(12)-图片12

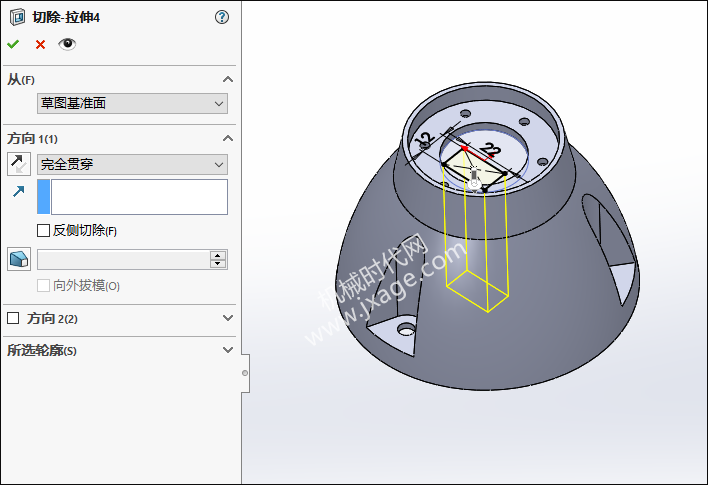

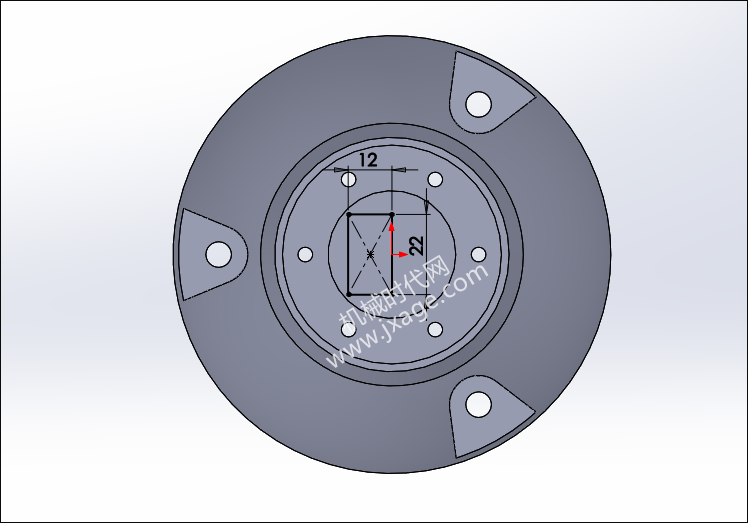

9.点击“拉伸切除”,在模型顶部面上绘制如下图所示草绘。

SolidWorks竞赛练习题(12)-图片13

采用完全贯穿的方式进行拉伸。

SolidWorks竞赛练习题(12)-图片14

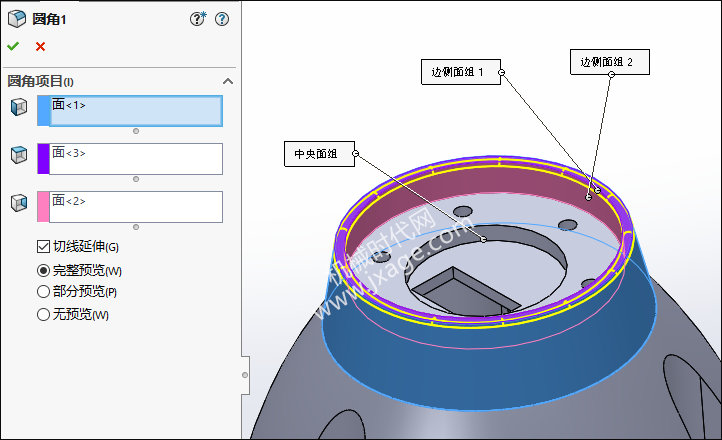

10.倒完整圆角。

SolidWorks竞赛练习题(12)-图片15

11.完成。

SolidWorks竞赛练习题(12)-图片16
