SolidWorks标注是什么?如何使用?

  • 620 次阅读
  • 阅读模式

读书时,工程制图老师总是用一支红笔来批改我们的工程图,在工程图上进行标记并给我们的工程图评分。现在我们可以在 SOLIDWORKS 中,使用标注选项卡中的相关命令来对图纸进行标注。

什么是 SOLIDWORKS 标注?

SOLIDWORKS 2020 中引入了标注工具。以前当我们需要对图纸中的某些内容进行标注时,可能必须要先打印出图纸。现在我们可以直接使用标注功能,标注的数据将直接存储在工程图、零件或装配体文件中。

标注可以导出为 .pdf、jpg、.bmp 和 .tif 文件,因此我们仍然可以协作并将这些图像和注释发送给团队中可能无法访问 SOLIDWORKS 的人员。

SOLIDWORKS 中的标注工具如何使用?

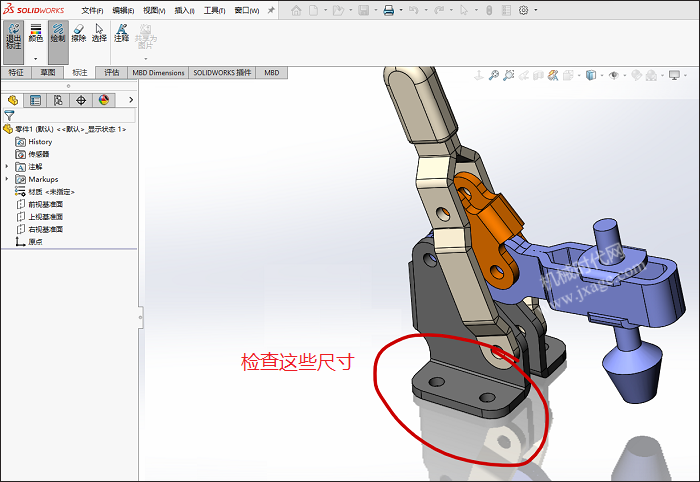

这些标注保存在设计树中的Markups文件夹中。我们可以隐藏它们并根据需要显示它们,与在一张纸上划红线不同,这些标记可以直接添加到 3D 模型中。

SOLIDWORKS 中的这些简单标注工具是一种能够在团队成员之间进行交流的好方法。随着我们进入一个无纸化的世界,我们不需要再打印出图纸,也不必担心我们的重要笔记在车间丢失。
