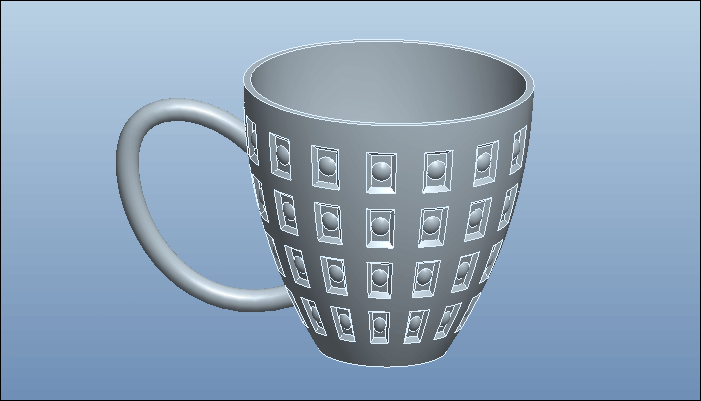

最终结果如下:

Proe三维建模(18):精美的杯子-图片1

方法

1.新建文件。

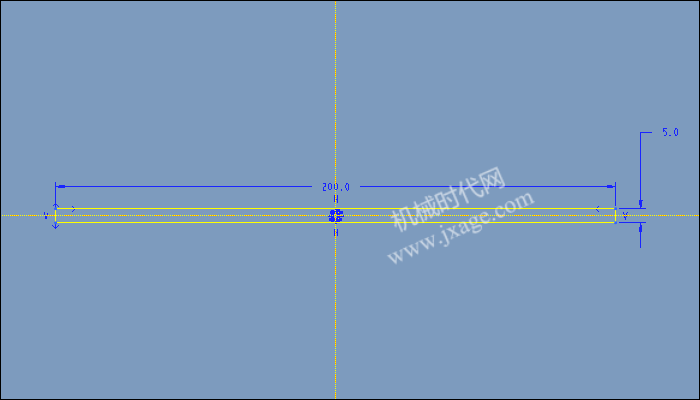

2.点击拉伸,在FROT平面绘制如下的草绘。

Proe三维建模(18):精美的杯子-图片2

拉伸长度为600。

Proe三维建模(18):精美的杯子-图片3

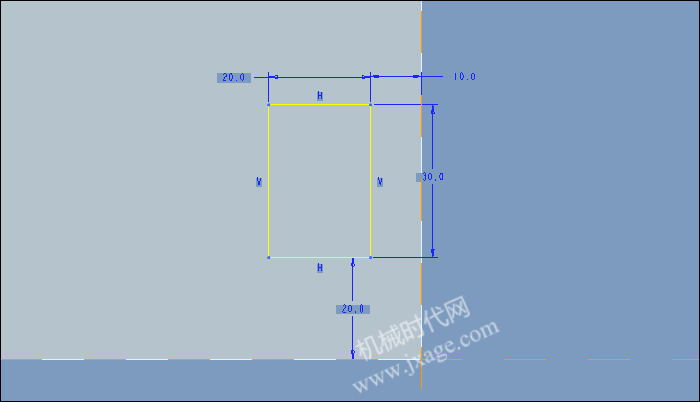

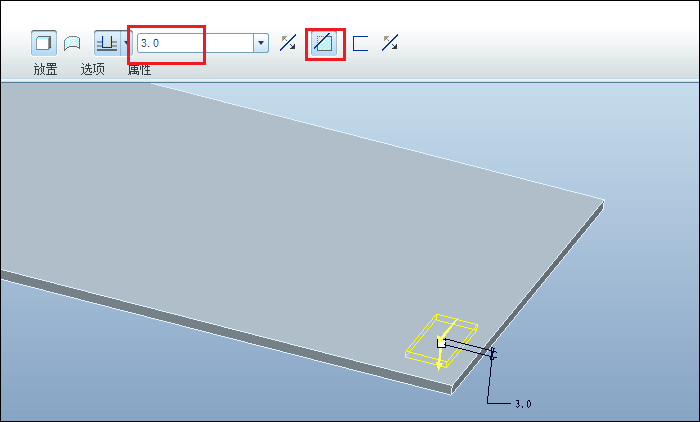

3.点击拉伸,在长方体的上表面绘制如下的草绘,选择切除材料,拉伸长度为3。

Proe三维建模(18):精美的杯子-图片4

Proe三维建模(18):精美的杯子-图片5

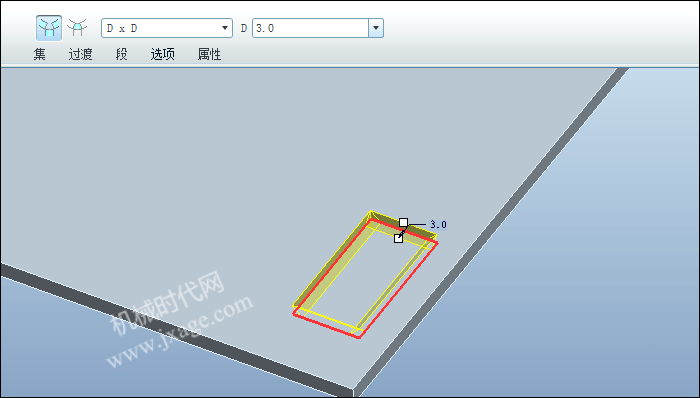

4.倒角。

Proe三维建模(18):精美的杯子-图片6

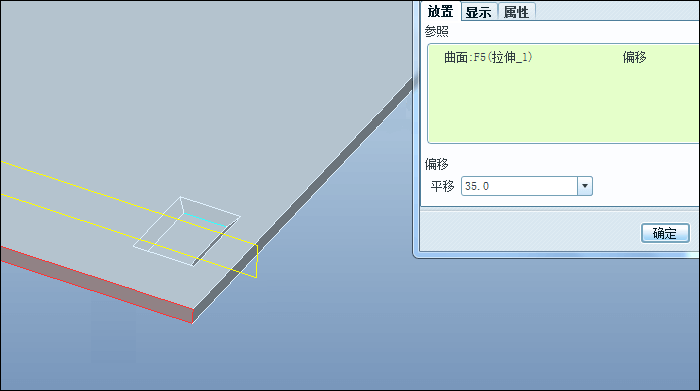

5.创建如下的基准平面。

Proe三维建模(18):精美的杯子-图片7

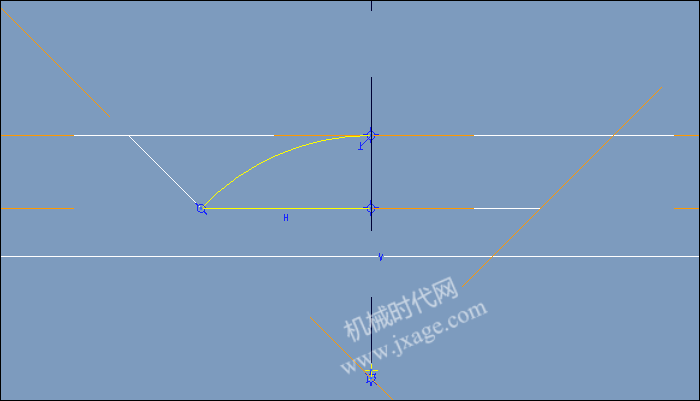

6.点击旋转,在上一步的基准平面上绘制如下的草绘。

Proe三维建模(18):精美的杯子-图片8

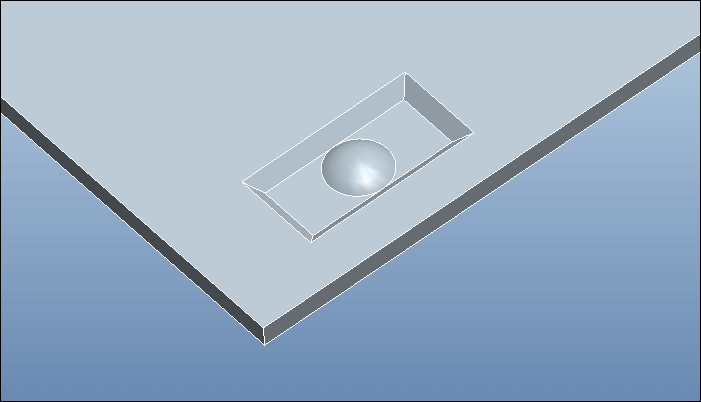

结果如下。

Proe三维建模(18):精美的杯子-图片9

7.选择除第一个拉伸以外的所有特征,鼠标右击选择【组】。

Proe三维建模(18):精美的杯子-图片10

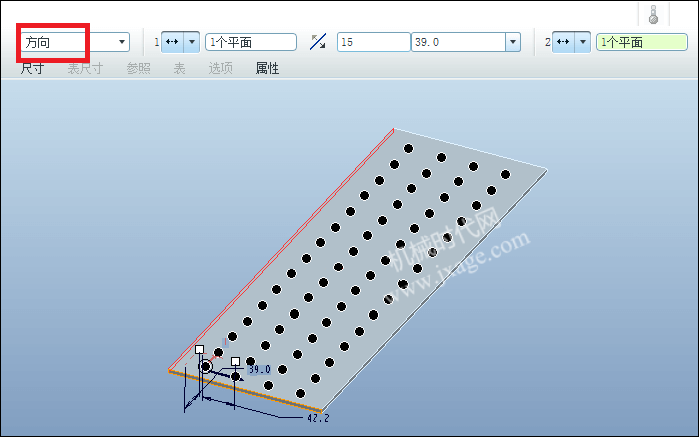

8.选择【组】,鼠标右击选择【阵列】,阵列类型选择“方向”,按照如下的方式进行设置。

Proe三维建模(18):精美的杯子-图片11

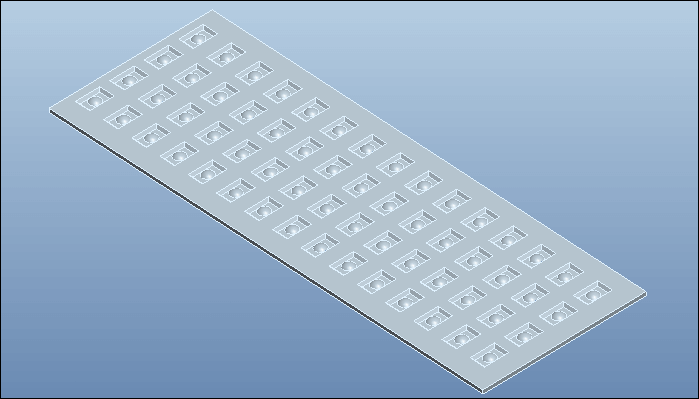

完成。

Proe三维建模(18):精美的杯子-图片12

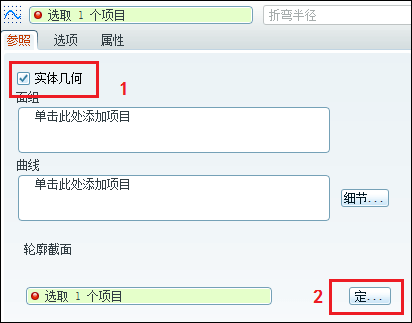

9.点击【插入】-【高级】-【环形折弯】,点击参照,勾选“实体几何”,点击定义。

Proe三维建模(18):精美的杯子-图片13

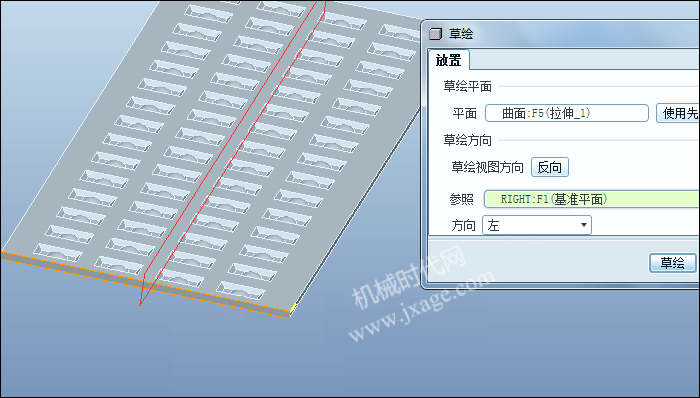

选择下图箭头所示的平面作为草绘平面。

Proe三维建模(18):精美的杯子-图片14

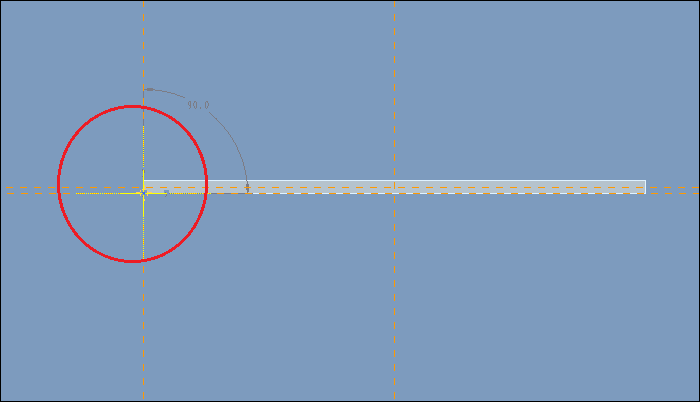

点击【草绘】-【坐标系】,添加一个几何坐标系,如下图所示。

Proe三维建模(18):精美的杯子-图片15

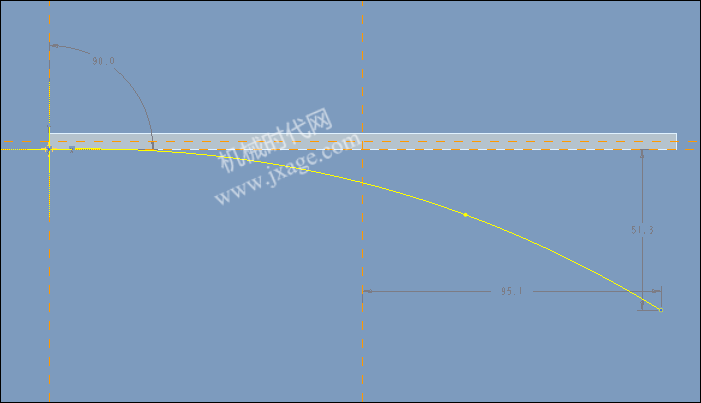

绘制如下额草绘。

Proe三维建模(18):精美的杯子-图片16

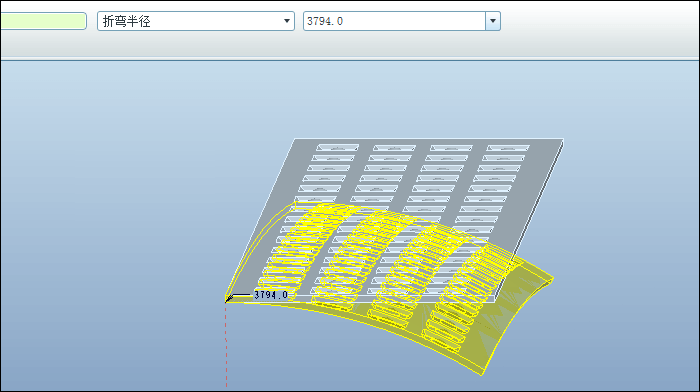

点击勾号退出草绘。

Proe三维建模(18):精美的杯子-图片17

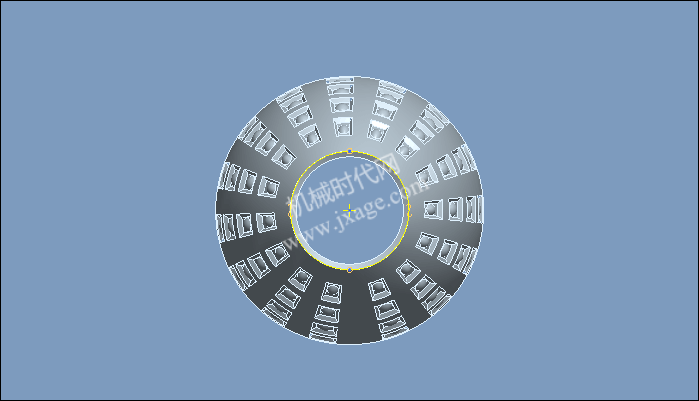

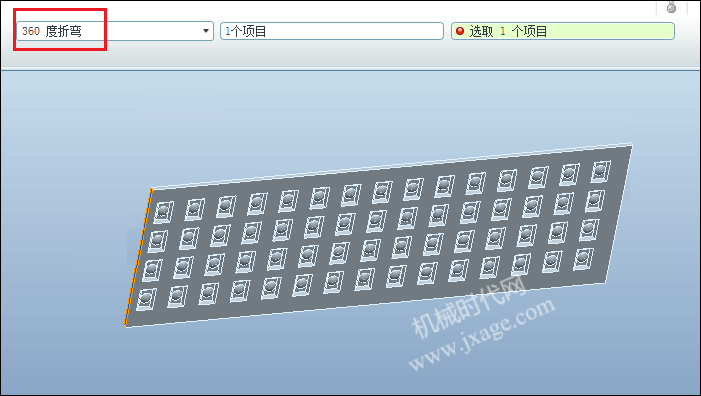

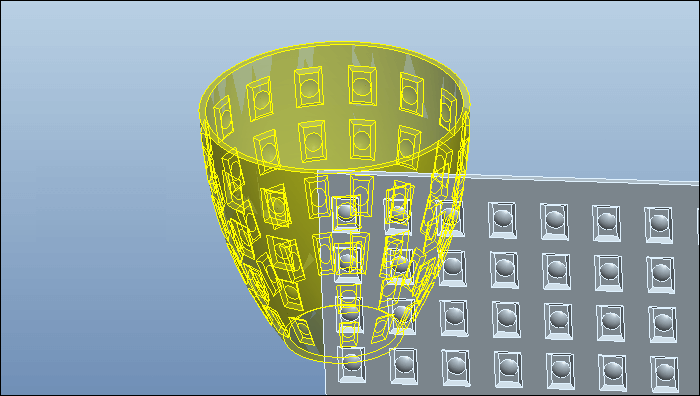

选择360度折弯,再选择如下的两个端面。

Proe三维建模(18):精美的杯子-图片18

Proe三维建模(18):精美的杯子-图片19

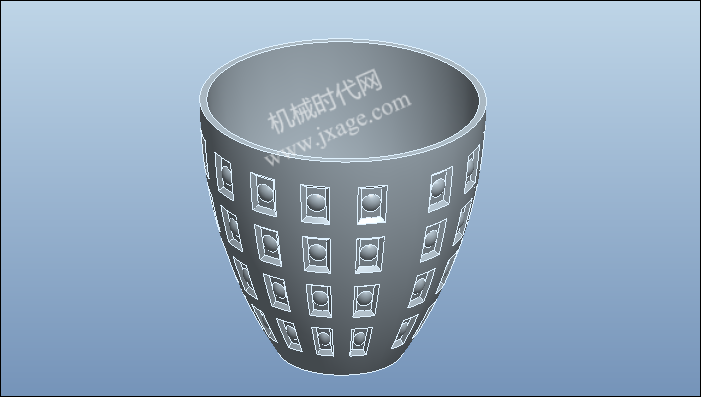

完成。

Proe三维建模(18):精美的杯子-图片20

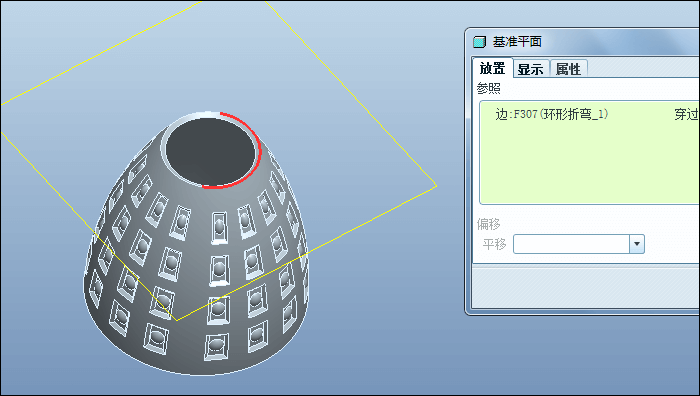

10.创建基准平面。

Proe三维建模(18):精美的杯子-图片21

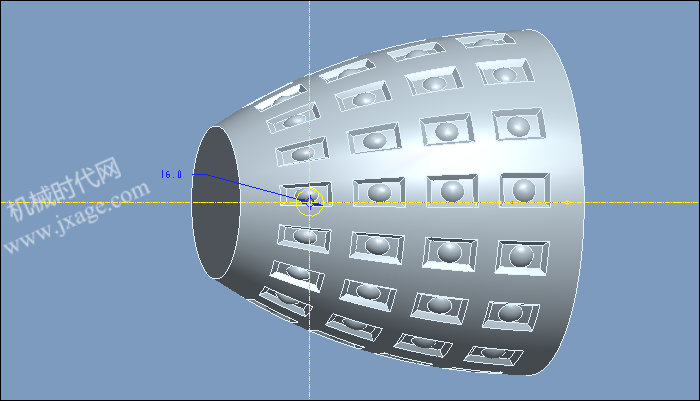

11.点击【编辑】-【填充】,绘制如下的草绘。

Proe三维建模(18):精美的杯子-图片22

12.将上一步填充的曲面进行加厚。

Proe三维建模(18):精美的杯子-图片23

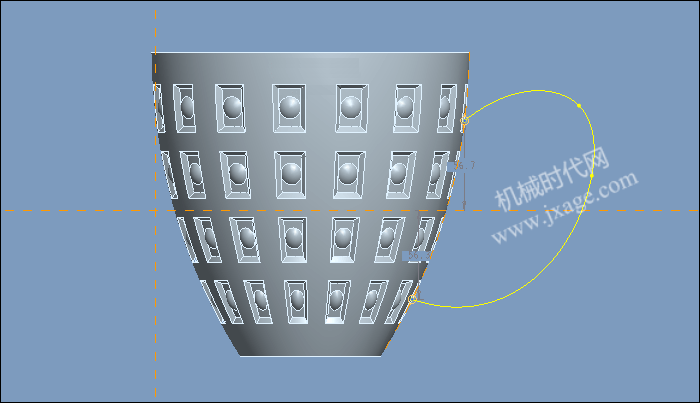

13.绘制如下的草绘。

Proe三维建模(18):精美的杯子-图片24

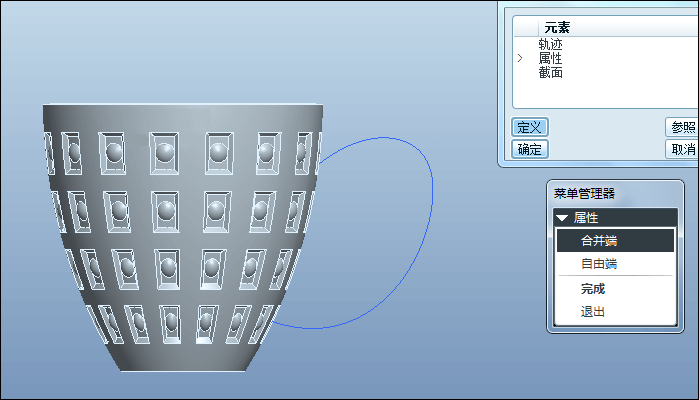

14.点击【插入】-【扫描】,选择上一步的草绘作为扫描轨迹,属性选择合并端。

Proe三维建模(18):精美的杯子-图片25

绘制如下的截面。

Proe三维建模(18):精美的杯子-图片26

扫描完成。

Proe三维建模(18):精美的杯子-图片27

模型下载:

此处为隐藏的内容
注册登录后,方可查看
