SolidWorks竞赛练习题(27)

文章末尾下载模型和练习题

方法:

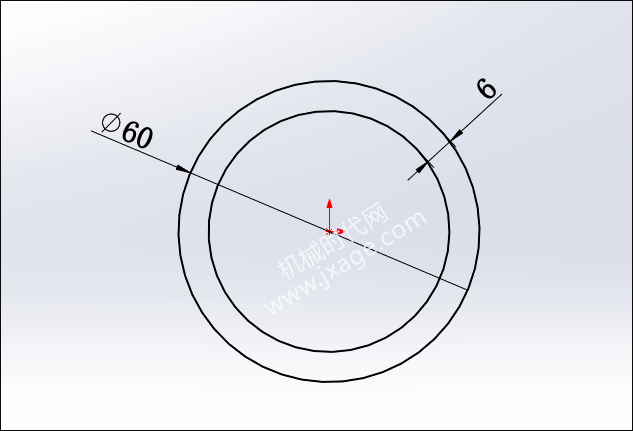

1.点击“拉伸凸台/基体”,在上视基准面上绘制如下图所示的草图。

设置拉伸深度为60。

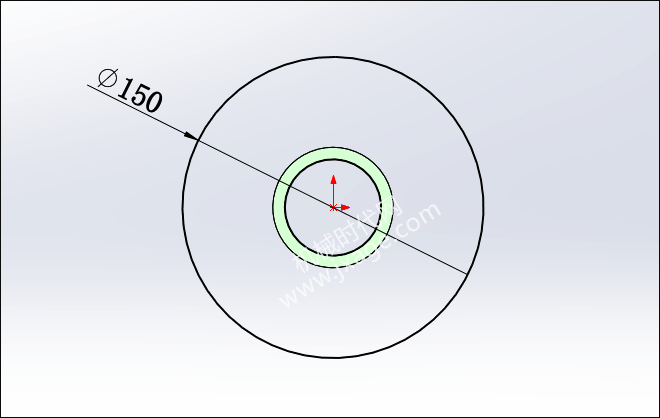

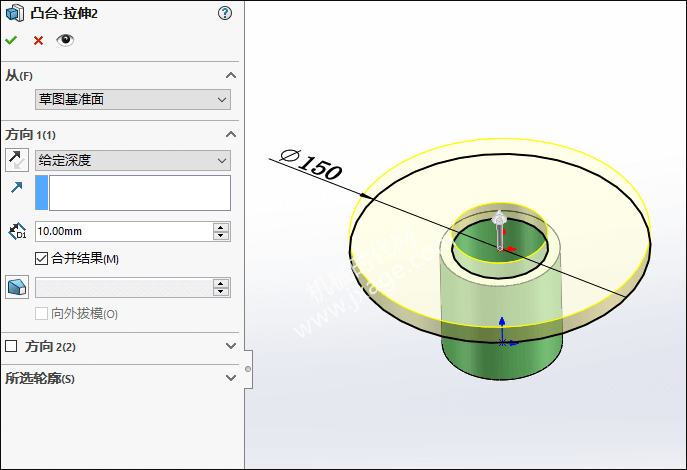

2.再次点击“拉伸凸台/基体”,在模型上端面上绘制如下图所示的草图。

设置拉伸深度为10。

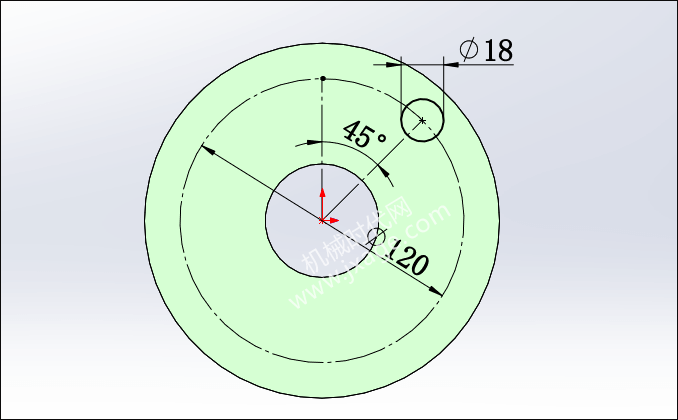

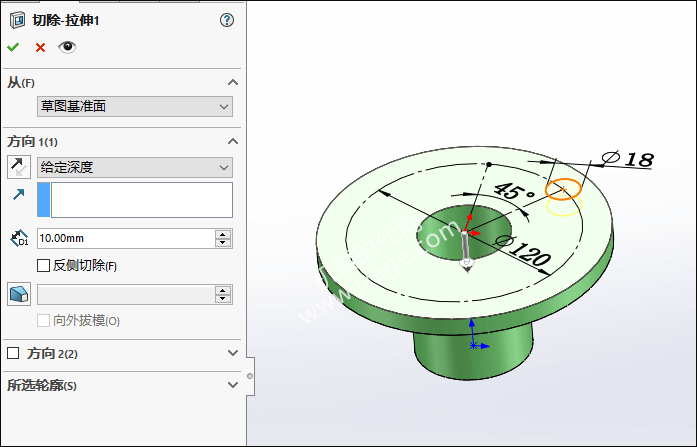

3.点击拉伸切除,在模型的上表面切出一个直径为18的圆。

设置拉伸深度为10。

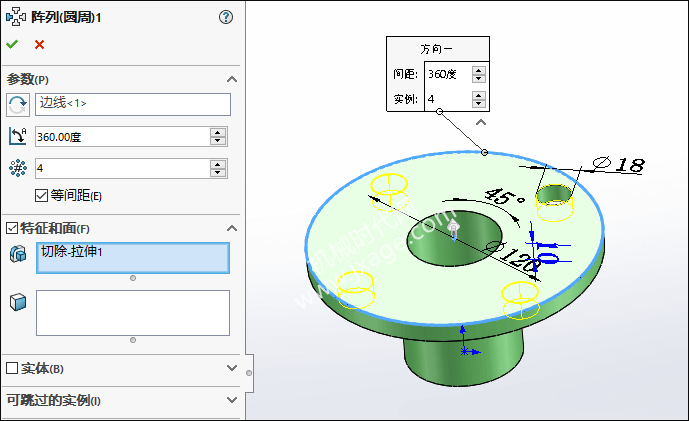

4.通过圆周阵列阵列出4个圆孔。

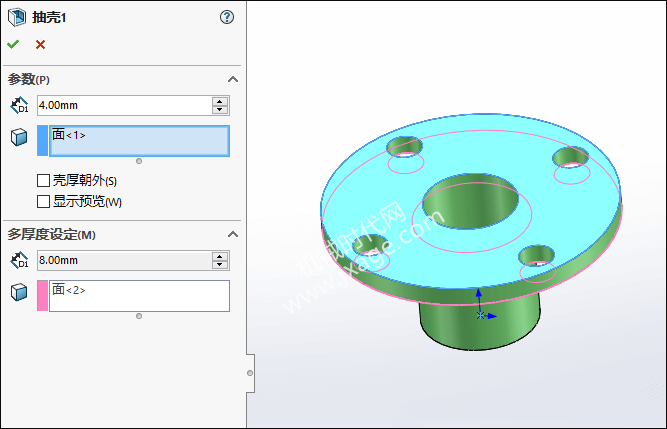

5.抽壳。选择模型的上表面作为移除的面,壳厚为4mm。在多厚度设定的中选择拉伸2的底部面作为多厚度面,厚度为8mm。

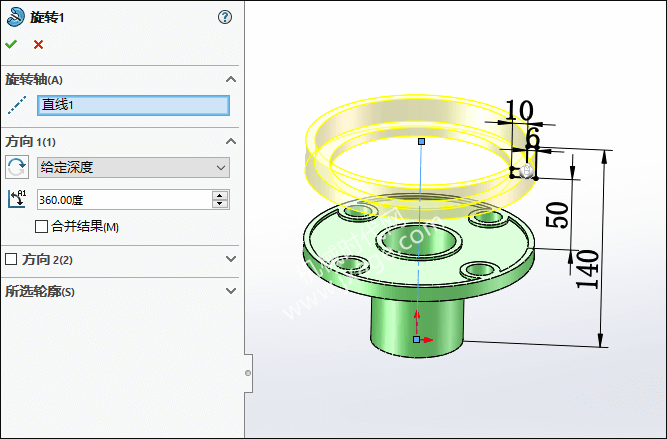

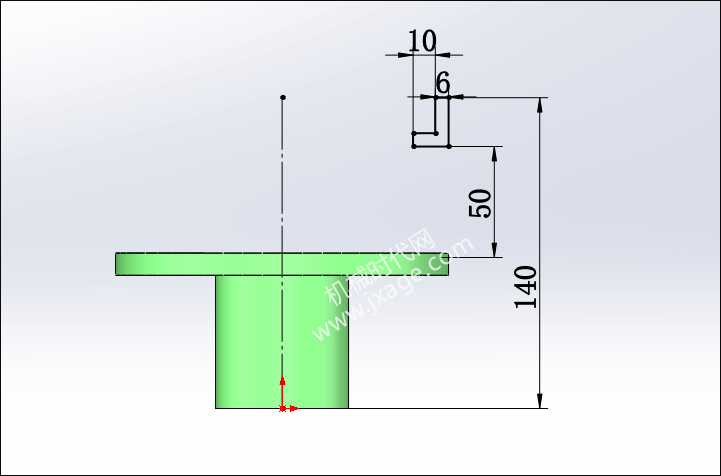

6.点击旋转,在前视基准面上绘制如下图所示的草图作为旋转的截面。

点击勾号完成。

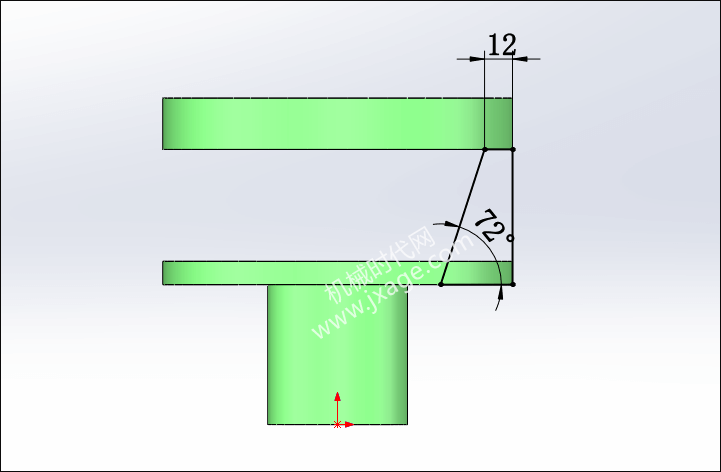

7.单击拉伸,在前视基准面上绘制如下图所示的拉伸截面。

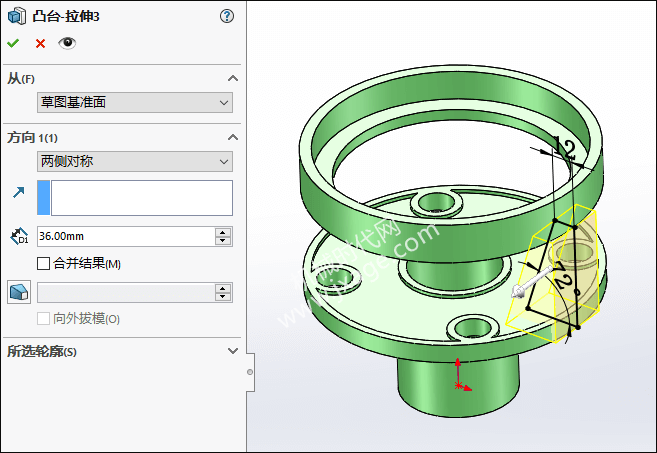

设置两侧对称拉伸36mm,注意取消勾选“合并结果”。

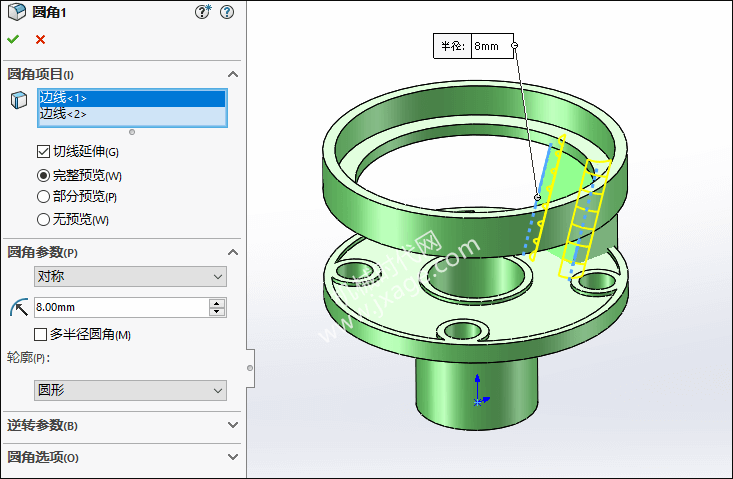

8.倒圆角。

9.点击“拉伸切除”,在上视基准面上绘制如下图所示草绘,选择完全贯穿。

10.抽壳。选择两个蓝色的面作为移除的面,设置壳厚度为3mm。在多厚度设定的中选择红色的面作为多厚度面,厚度10mm。

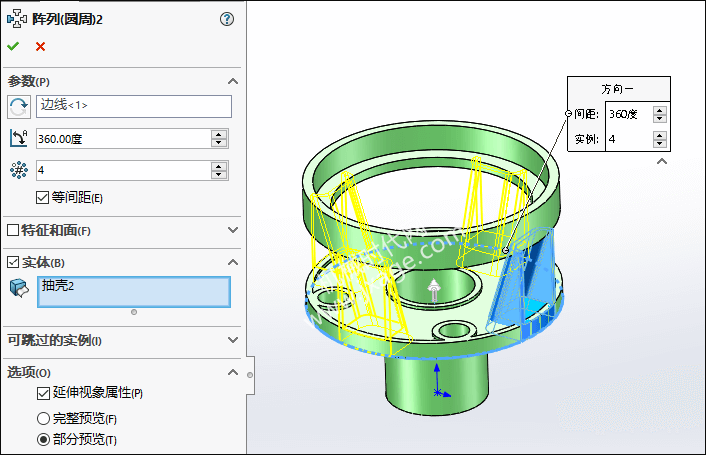

11.圆周阵列,选择上一步的抽壳实体作为阵列对象,阵列数量为4。

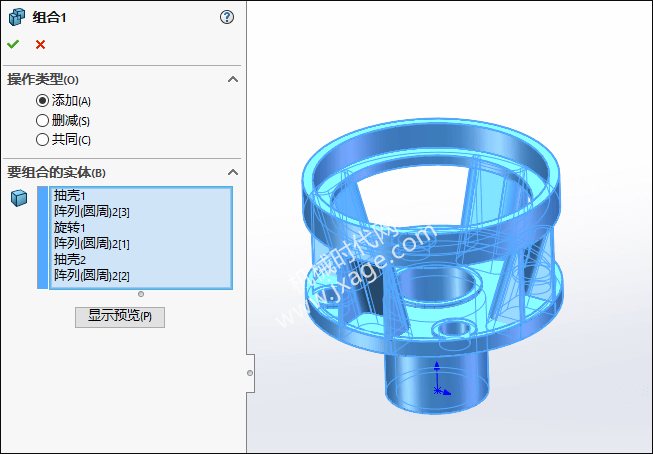

12.点击【插入】-【特征】-【组合】,将所有的实体进行组合。

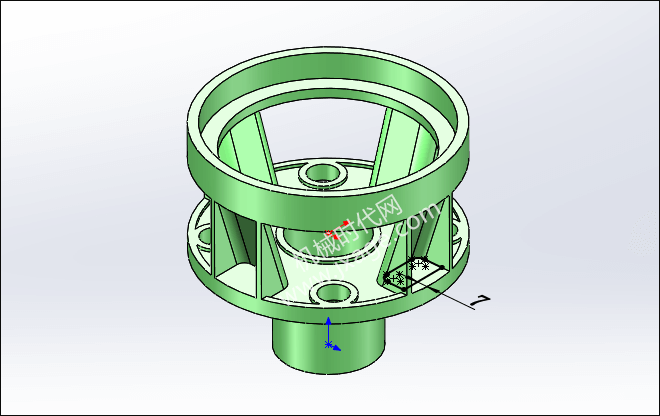

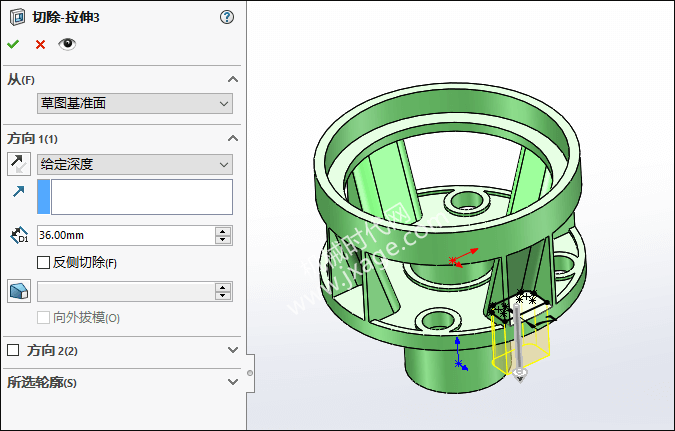

13.点击“拉伸切除”,在模型底部面上绘制如下图所示草绘。

设置拉伸深度为36mm。

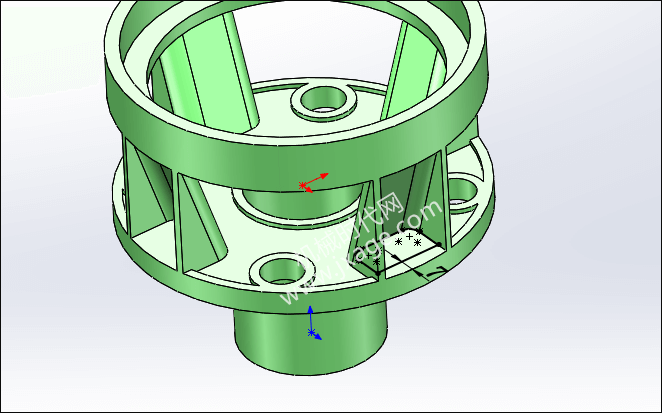

14.再次点击“拉伸切除”,在模型底部面上绘制如下图所示草绘。

拉伸方向选择下图蓝色的边线,拉伸深度为26mm。

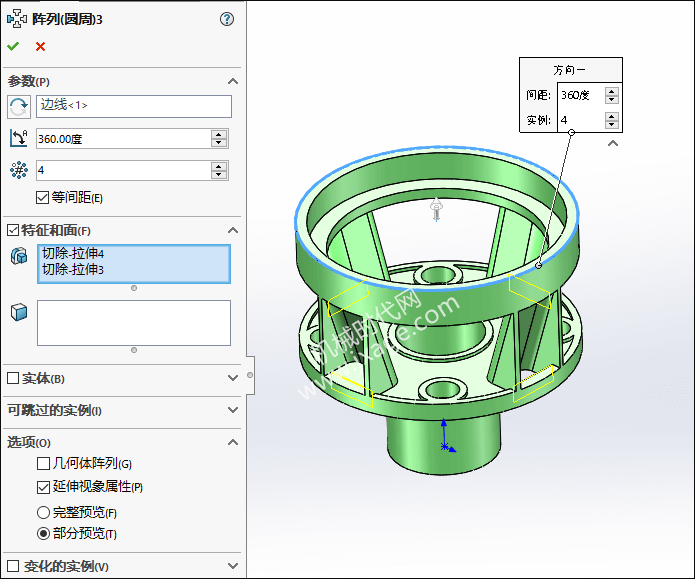

15.圆周阵列。

16.完成。
