Creo如何创建玻璃碗并进行渲染?

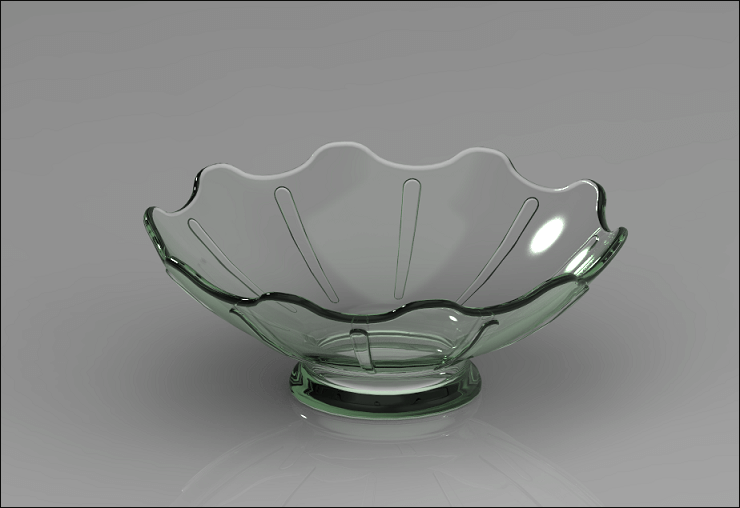

最终完成后如下图所示。

文章末尾下载模型和练习题

方法:

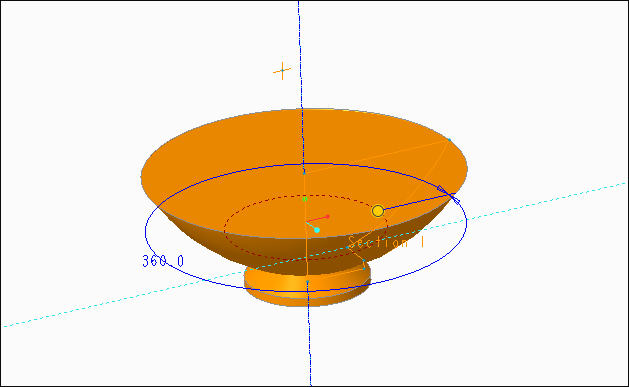

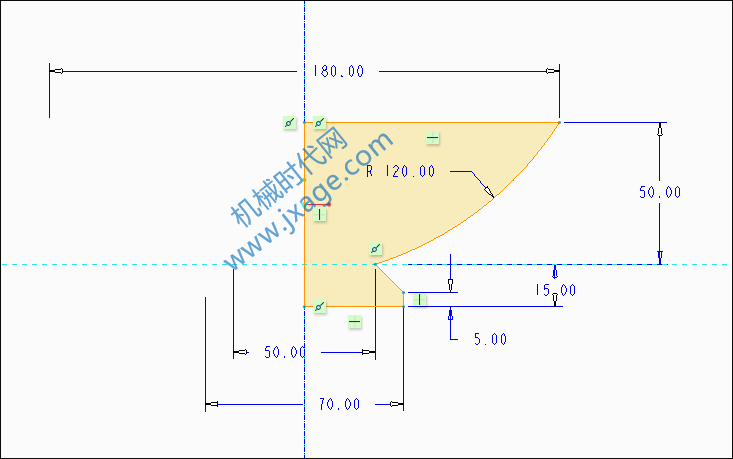

1.点击旋转,在FRONT平面绘制如下图所示的草图。

点击勾号完成。

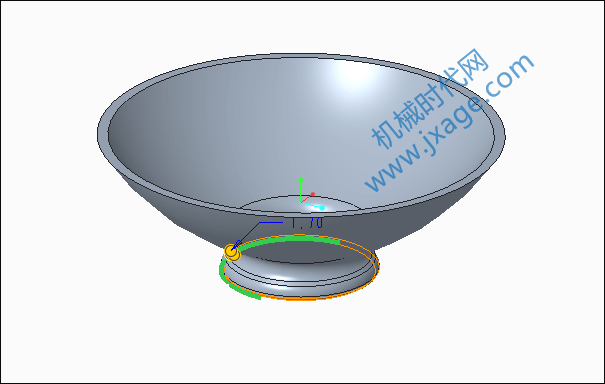

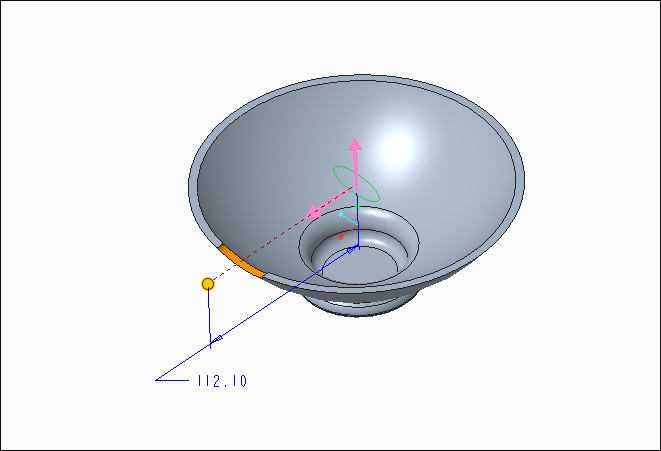

2.倒圆角。

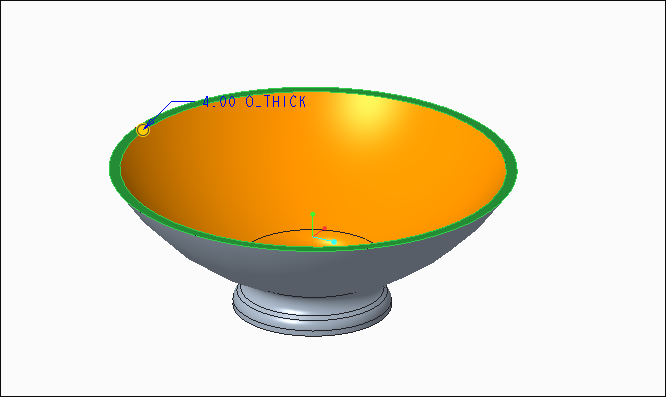

3.抽壳,厚度4.0。

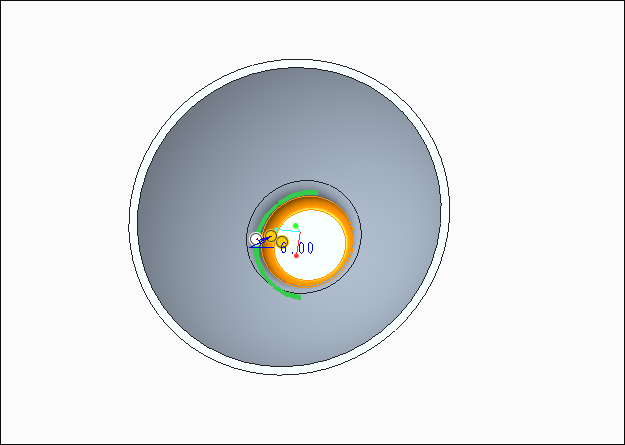

4.倒圆角。

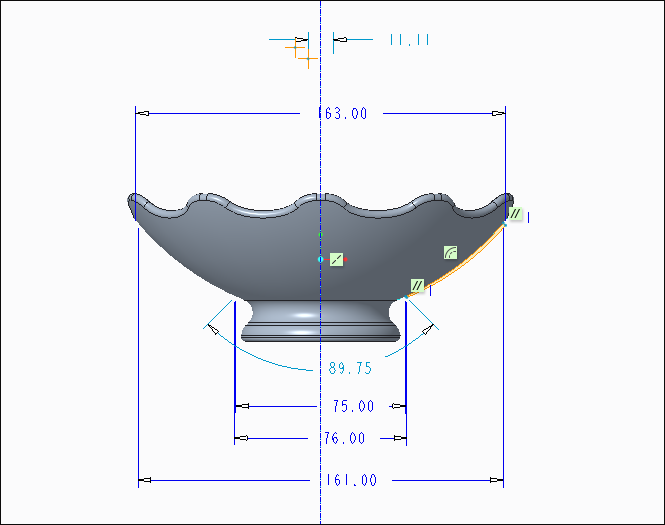

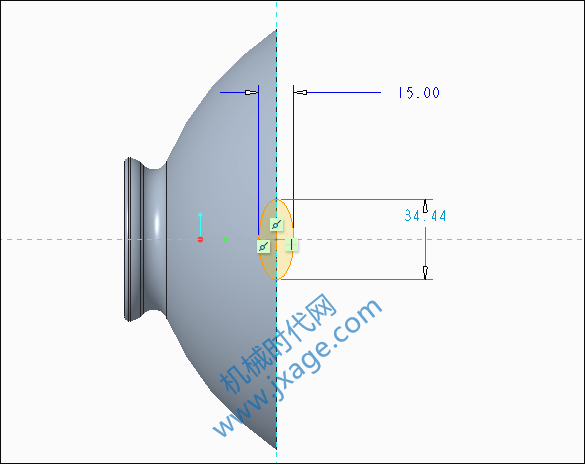

5.点击拉伸,在RIGHT平面绘制如下图所示的草图。

选择切除材料,按照下图进行拉伸。

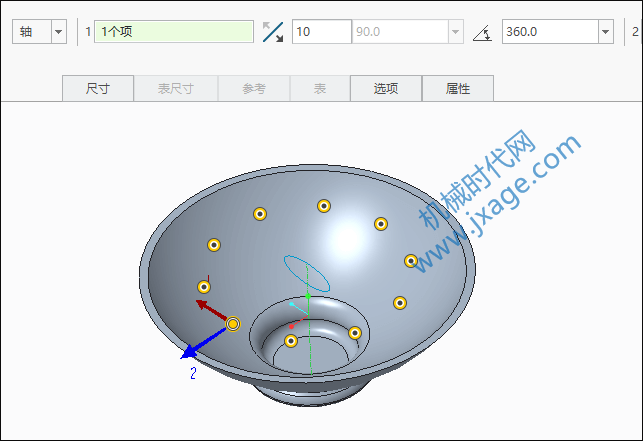

6.选择上一步的拉伸切除特征,点击阵列,类型选择“轴”,数量为10。

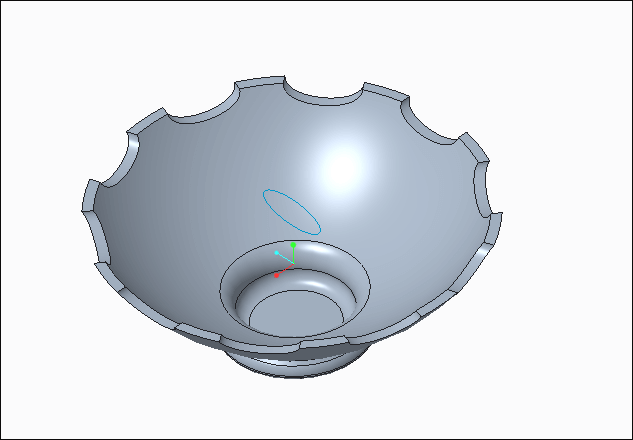

完成。

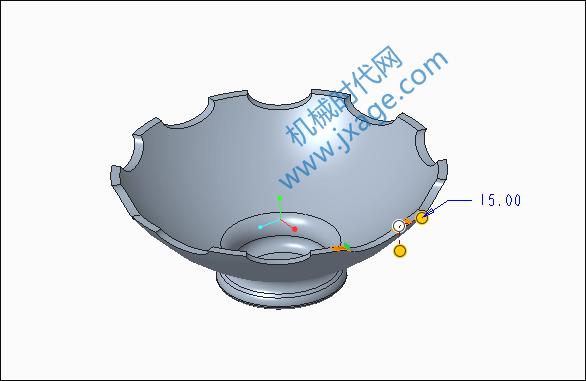

7.倒圆角。

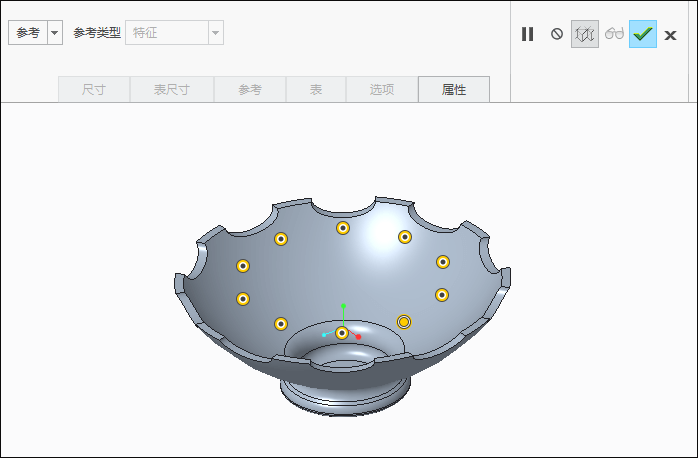

8.将上一步的倒圆角特征进行阵列,类型为参考阵列。

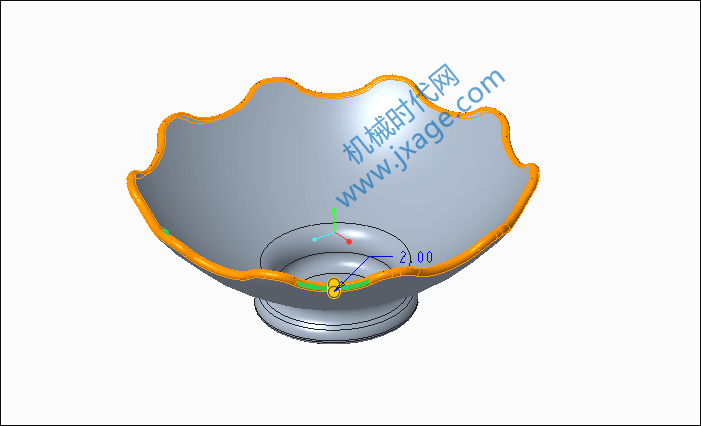

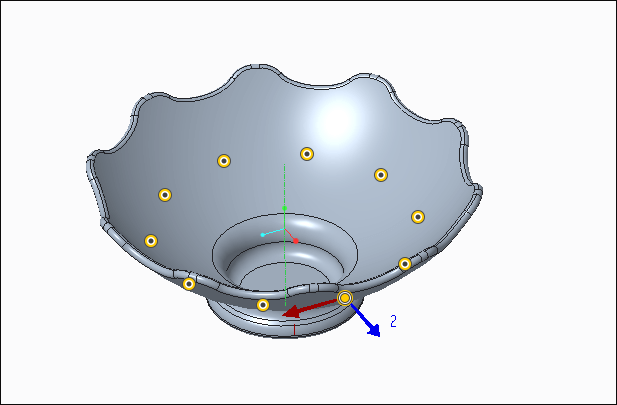

9.将玻璃碗的边缘进行完全倒圆角

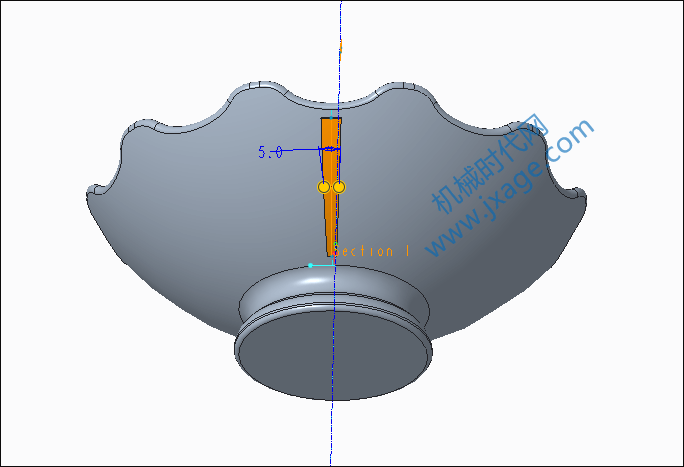

10.点击旋转,在RIGHT平面绘制如下图所示的截面。

设置旋转角度为5度。

11.将上一步的旋转特征进行阵列,类型为“轴”阵列。

完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
