SolidWorks宽度配合如何使用?

  • 739 次阅读
  • 阅读模式

本文将介绍SOLIDWORKS中的一种高级配合方式,即宽度配合。宽度配合是从2013年开始引入到SOLIDWORKS中的,是一种非常实用的配合方式。

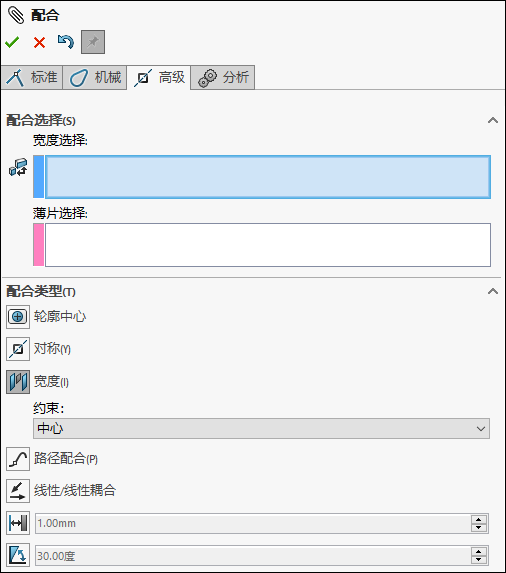

宽度配合位于SOLIDWORKS配合工具的高级选项卡中。该功能的约束选择部分包含两个独立的选择框,一个选择框用于宽度选择,另一个用于薄片选择。宽度选择应包含最外层的边界实体,这些边界实体将作为约束关系的限制边界。薄片选择包括要在宽度选择之间约束的零件组件的最外层实体,如下图所示。

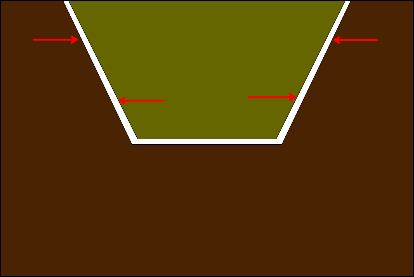

下图中的红色箭头指向图像中的外部和内部实体选择。最外面的箭头引用宽度选择集,而内部的箭头引用薄片选择集,这使得黄色滑块居中于槽的外侧面之间。

按照上面的描述对滑块进行设置,同时将约束关系设置为“中心”。

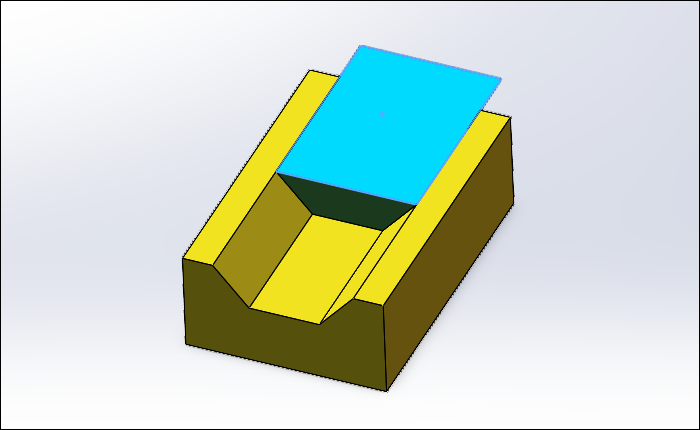

完成设置后,可以发现滑块可以在槽中间进行滑动。

关于如何利用宽度约束关系,有四个不同的选项。这些选项如下:

1)中心:位于宽度选择之间的中心位置;

2)自由:允许在宽度选择之间自由移动;

3)尺寸:从一侧偏移指定的尺寸;

4)百分比:从一侧偏移指定的百分比。
