Proe曲面建模（9）：瓶盖

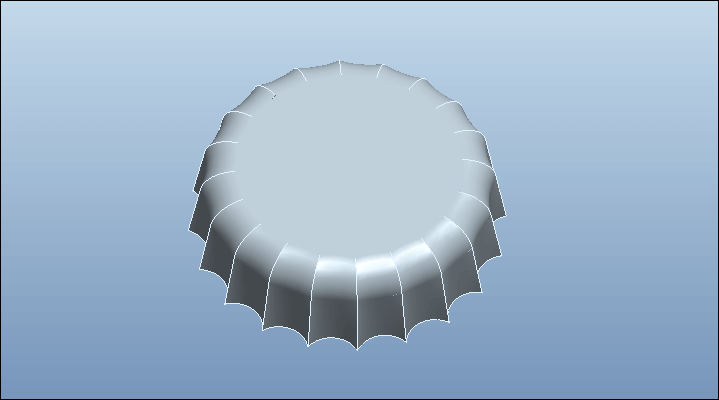

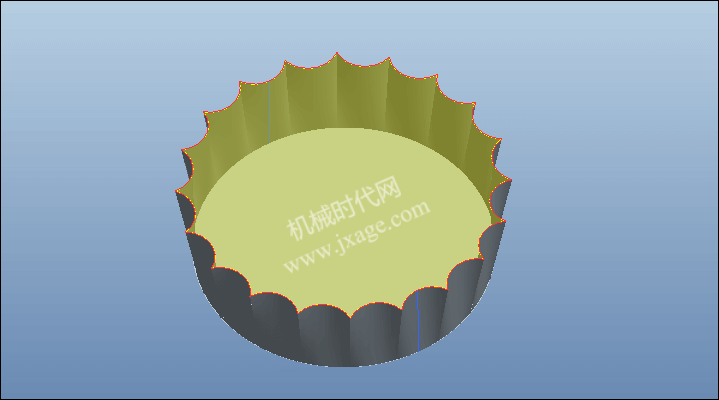

最终结果如下图所示。

方法：

1.新建文件。

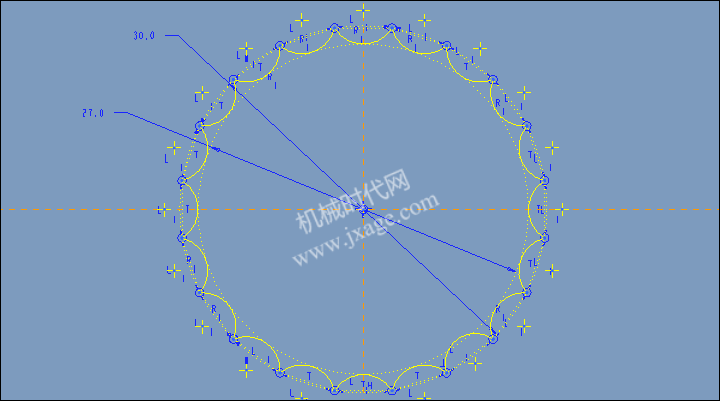

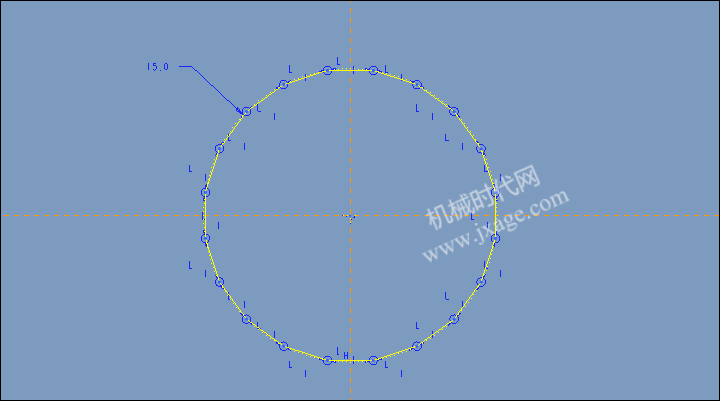

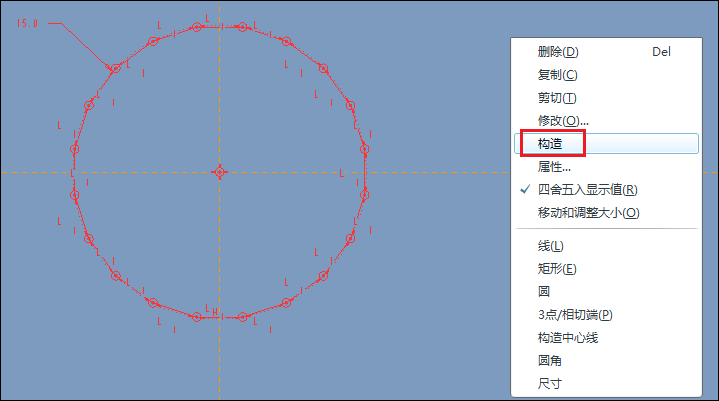

2.点击草绘，在FRONT平面绘制一个20边形并将其转为构造线，尺寸如图所示。

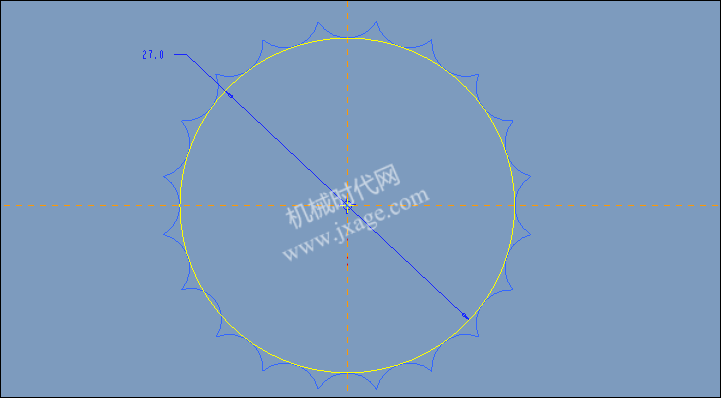

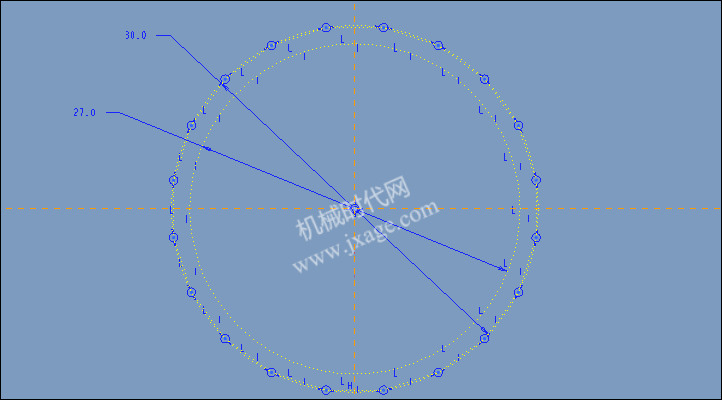

绘制一个直径为27 的圆，同样将其转为构造线。

过20边形的相邻两个端点绘制如下的圆弧。

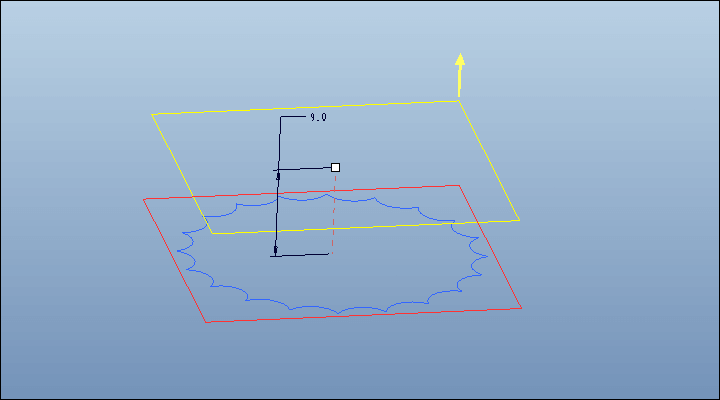

3.创建一个基准平面。以FRONT平面为参照，偏移9。

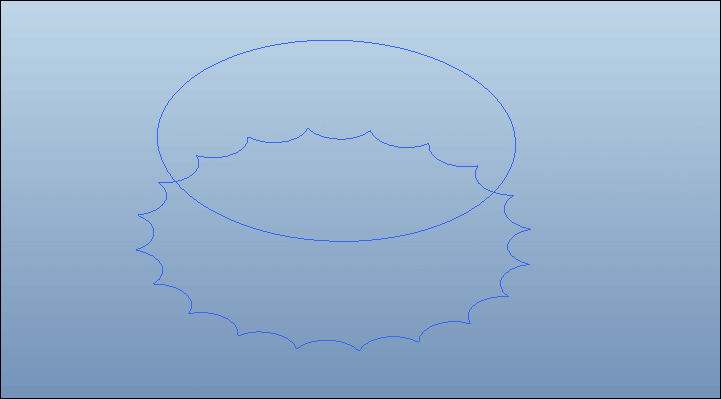

4.在DTM1平面绘制一个直径为27的圆。

完成。

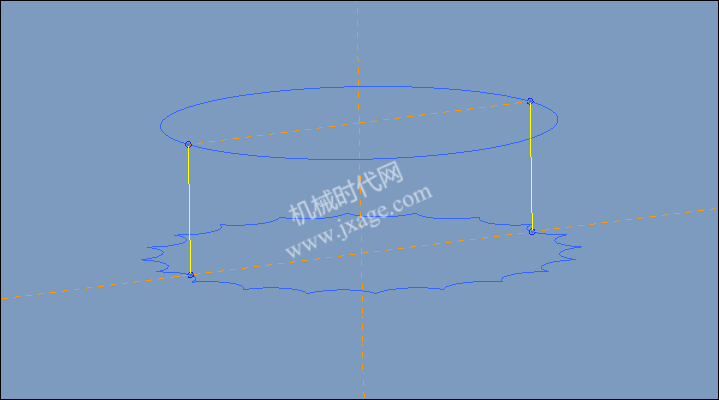

5.点击草绘按钮，在TOP平面绘制如下的直线。

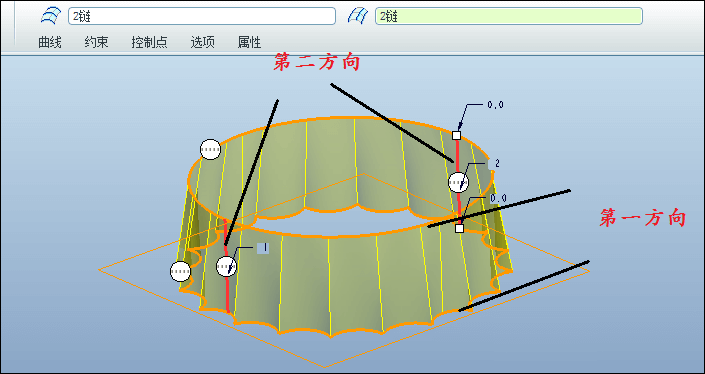

6.点击【边界混合】，选择草绘1和草绘2作为第一方向，草绘3的两条直线作为第二方向。

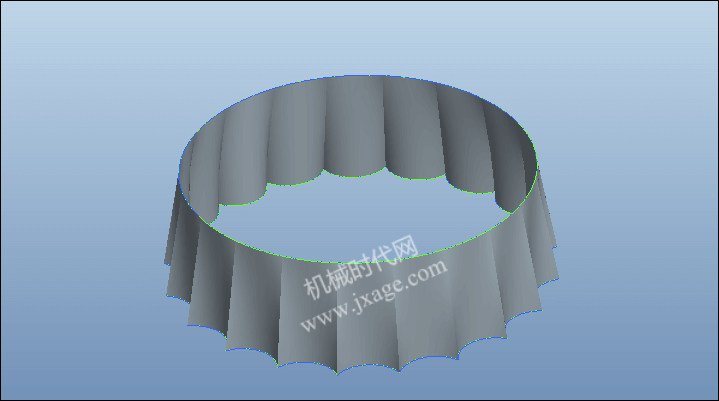

完成后如下图。

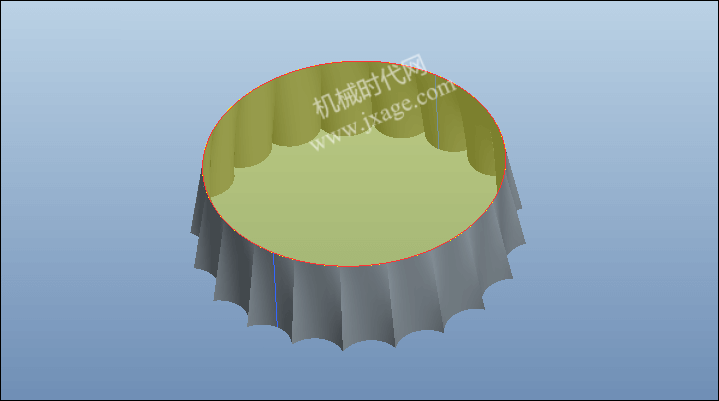

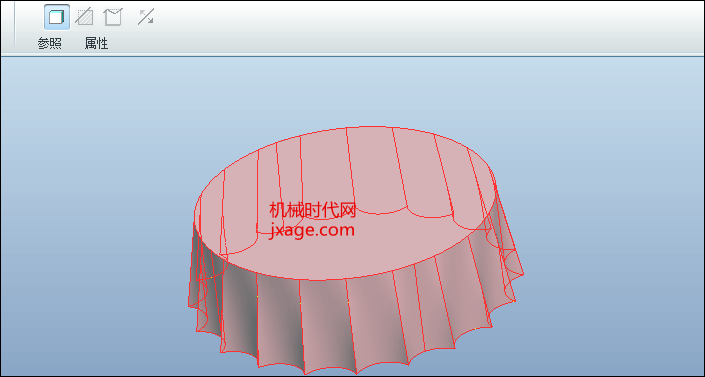

7.点击【编辑】-【填充】，将瓶盖的上下两个端面进行填充。

8.将3个曲面进行合并和实体化。

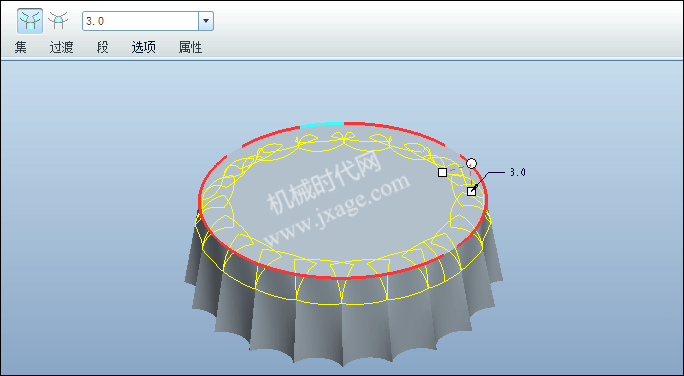

9.倒圆角。

10.抽壳。

11.完成。

模型下载：
