SOLIDWORKS选择技巧:在几何体上选择

SOLIDWORKS 2018引入了一种被称为在几何体上选择的新几何选择工具。该选择工具允许我们在模型上拖动框或套索进行选择,而无需从图形区的空白区域开始拖动。当我们在放大的模型中拖动框或套索时,此工具很非常有用。

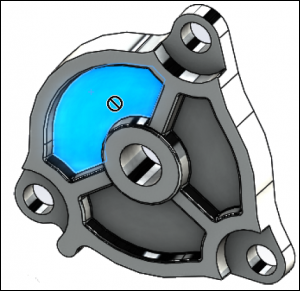

在之前的版本中,如果我们尝试在几何体顶部拖动一个框或套索,它会选择几何体并且我们无法创建选择,如下图所示。如果没有在几何体上选择,当我们在几何体顶部开始拖动,则拖动会发生失败并且初始单击下的几何体被选中。

SOLIDWORKS 2017 禁止在几何体上框选

1.选择在几何体上选择的方法:

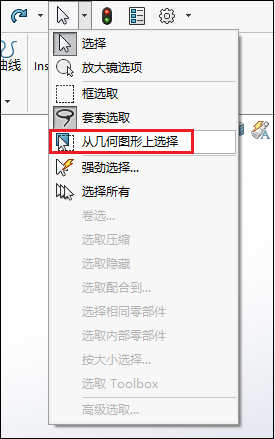

在“选择”下拉框中选择“从几何图形上选择”,激活“在几何体上选择”,如下图所示。

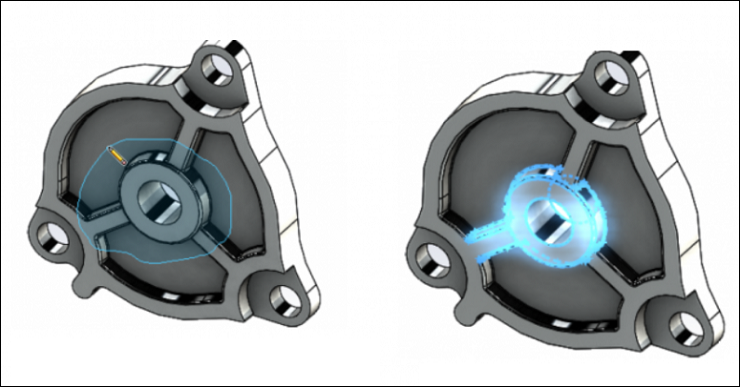

在模型上拖动一个框或套索,可以选择相应的几何特征。

2.激活在几何体上选择的其他方法:

可以通过以下其他方式激活选择模式:

方法1:按下并释放 T,此时软件窗口左下角提示“在几何体上选择开启”的信息。

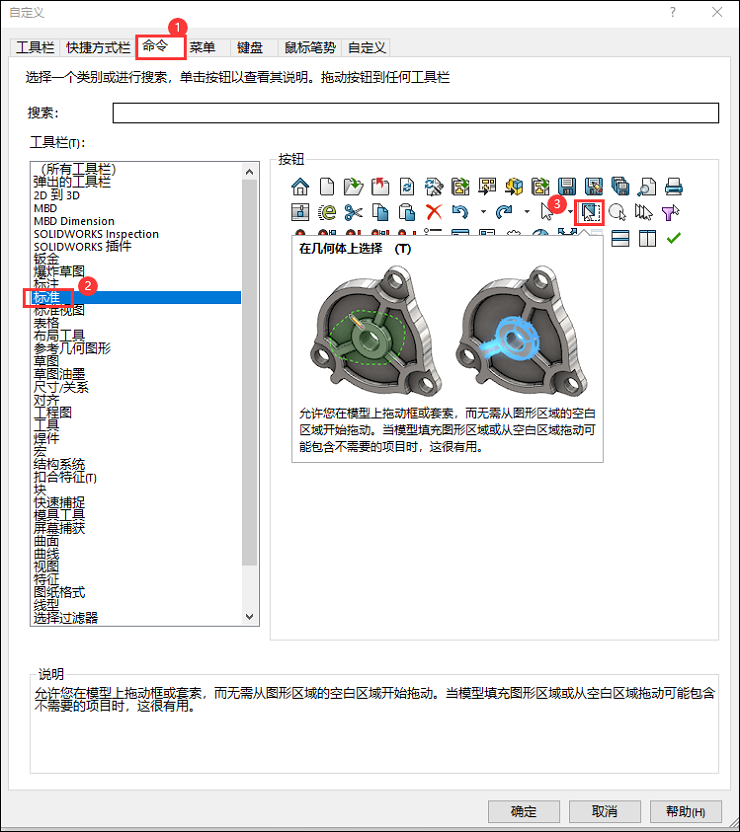

方法2:通过单击自定义>命令选项卡>标准,将“在几何体上选择”命令拖放到工具栏中。
