SolidWorks如何通过读取文件创建曲线?以人体曲线为例

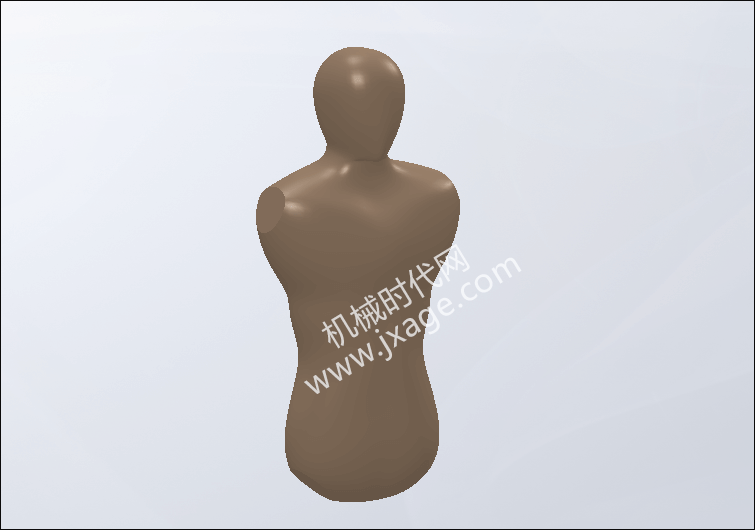

最后完成之后如下图所示。

文章末尾下载模型和文件

方法:

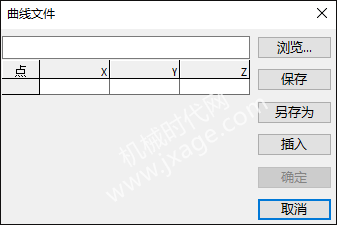

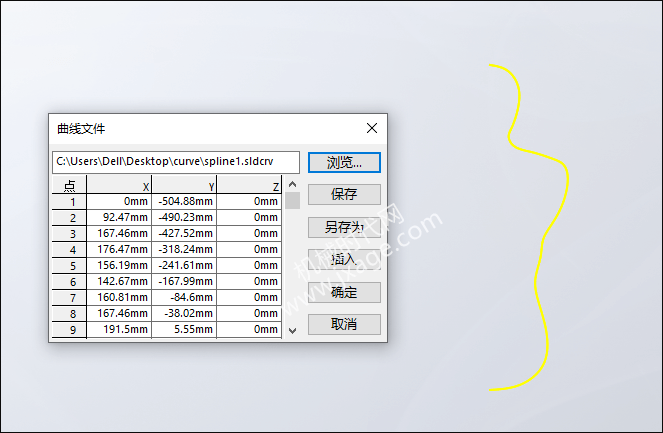

1.点击【插入】-【曲线】-【通过XYZ点的曲线】,弹出如下图所示的窗口,点击“浏览”,找到我们的.sldcrv曲线文件。

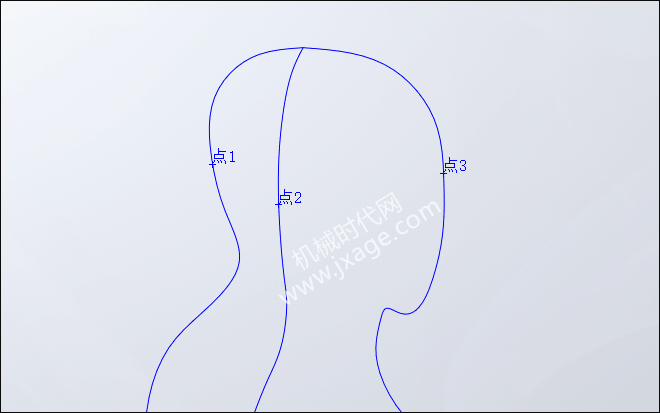

读取文件之后,我们可以看到如下图所示的曲线,点击确定。

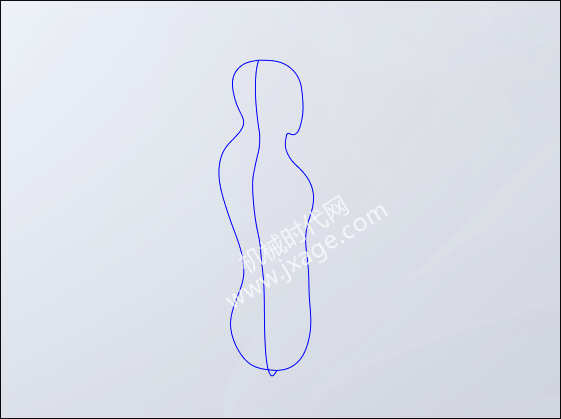

2.通过同样的方法再次创建另外两个曲线。

3.在曲线上创建基准点,如下图所示。

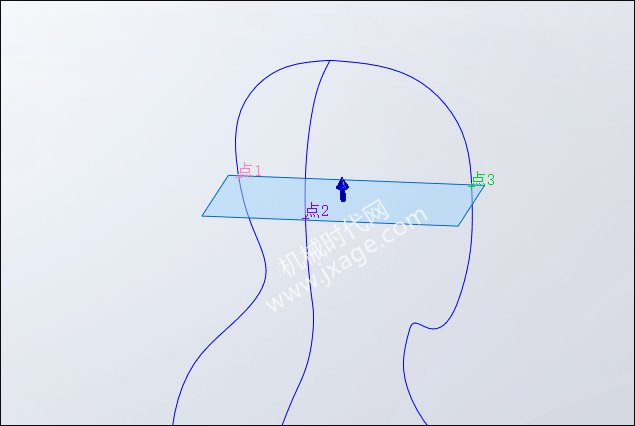

4.通过三个点创建基准平面。

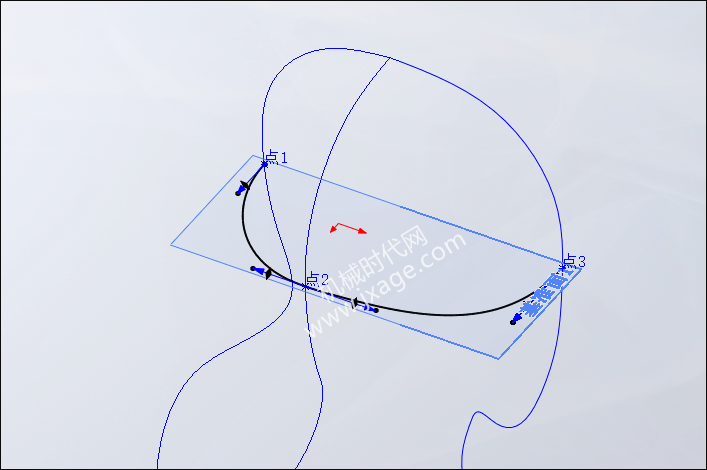

5.在上一步的基准面上绘制如下图所示的样条曲线。注意样条曲线的两端需要与人体的对称面垂直。

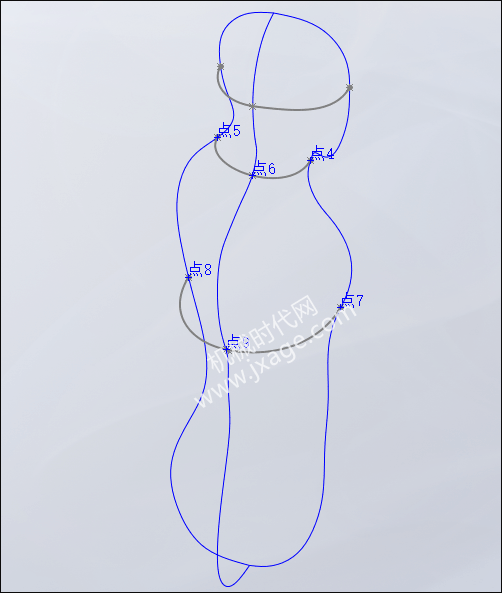

通过相同的方法,在下面的两个位置再次创建两个曲线。

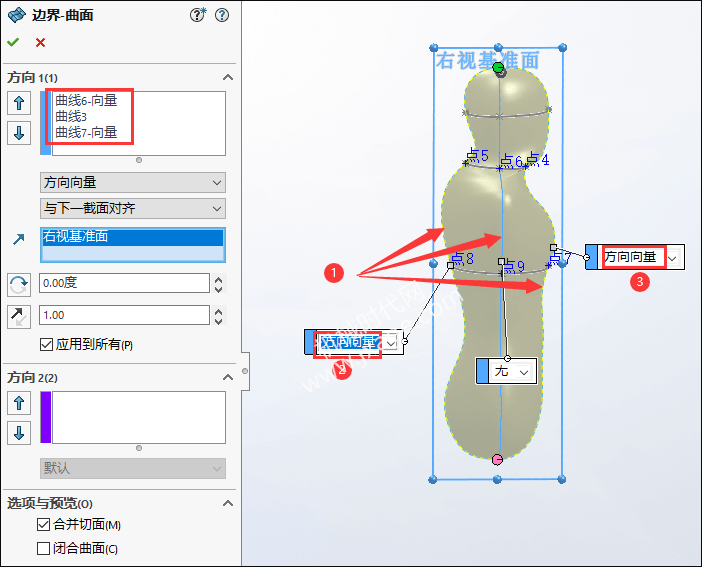

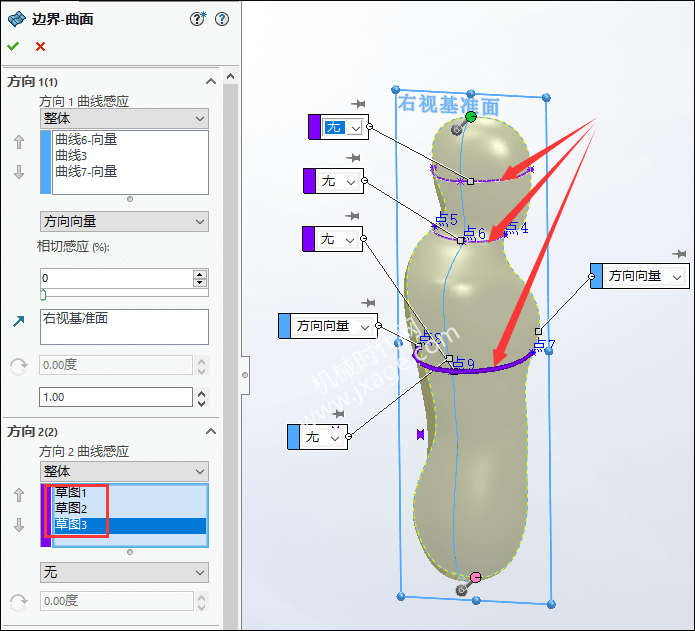

6.点击【插入】-【曲面】-【边界曲面】,依次选择下图三个箭头所指的曲线作为方向1的曲线,设置第一条曲线和第三条曲线的边界条件为“方向向量”,选择右视基准面为参考。

设置方向2的曲线为下图所示的三个曲线。

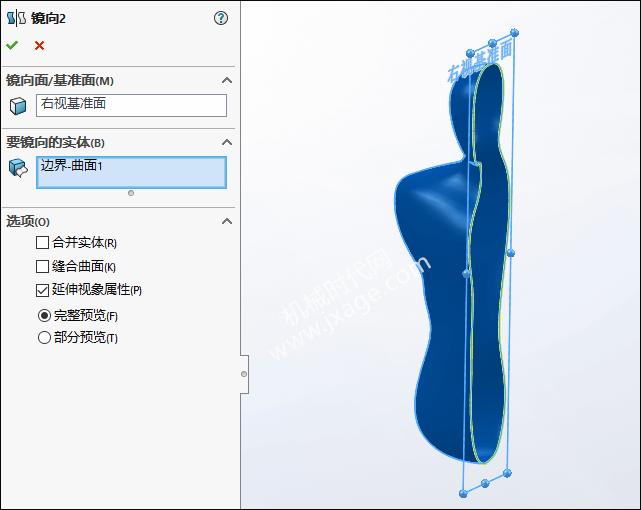

7.将上一步的边界曲面进行镜像。

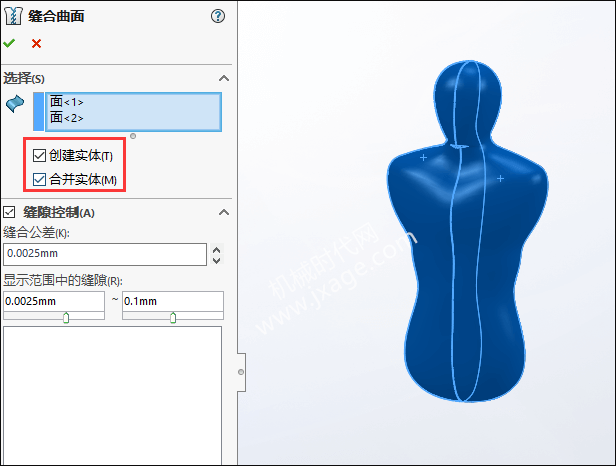

8.点击【插入】-【曲面】-【缝合曲面】,将下面的两个曲面进行缝合。

完成。
