SOLIDWORKS 如何创建多个显示状态?

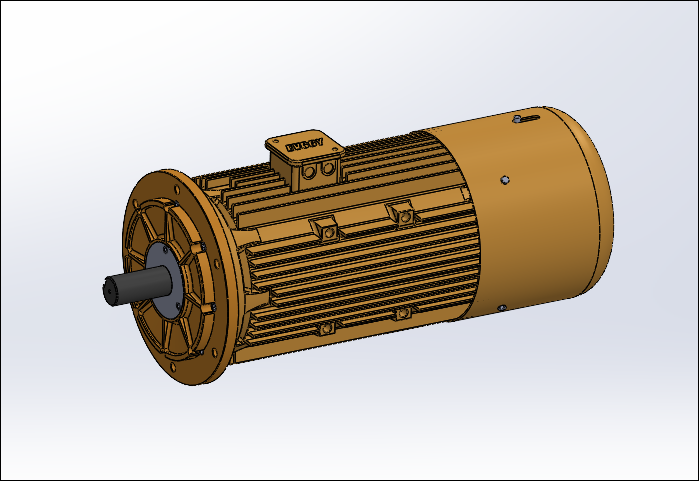

显示状态非常适合模型的各种图形表示。我们可以隐藏相应的零部件,从而创建多个模型 显示状态。以下图为例,简单进行介绍。

方法:

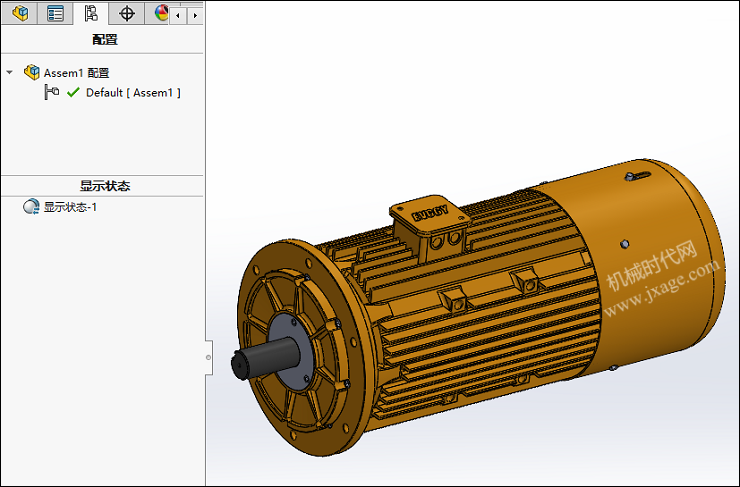

1.切换到配置管理器,我们可以看到模型只有一个显示状态,即“显示状态-1”。

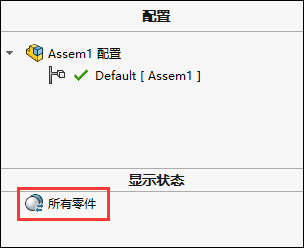

2.将即“显示状态-1”重新命名为“所有零件”。

3.鼠标右键选择“添加显示状态”,如下图所示。

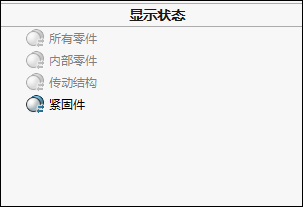

按照下图,我们创建4个显示状态。

4.上面我们创建了4个显示状态,但是每个显示状态都是一样的。我们需要对每个显示状态进行设置,有两种方法

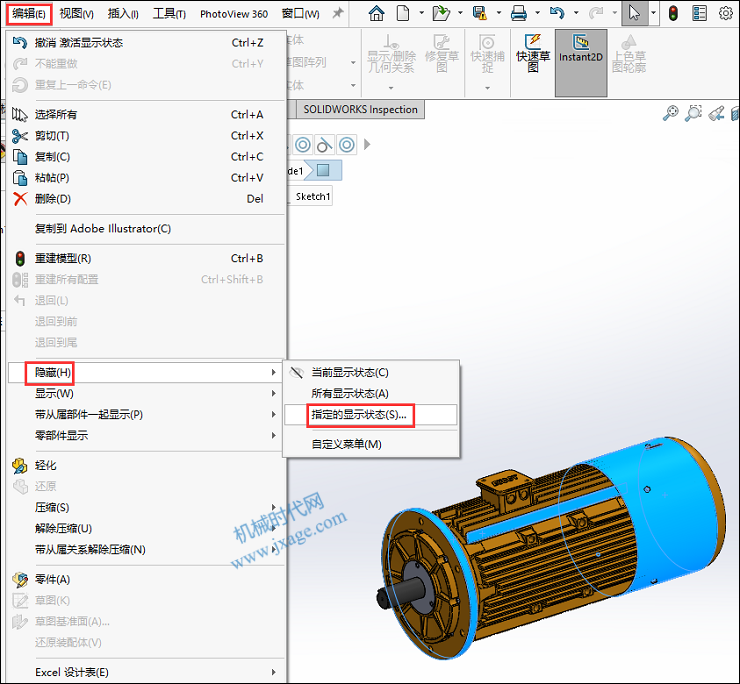

方法1:我们可以使用编辑菜单将零部件隐藏在指定状态,只需选择要隐藏(或显示)的组件,然后转到编辑 > 隐藏 > 指定显示状态,如下图所示。

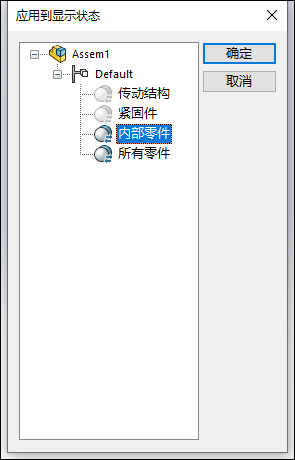

选择“内部零件”这个显示状态,点击确定。

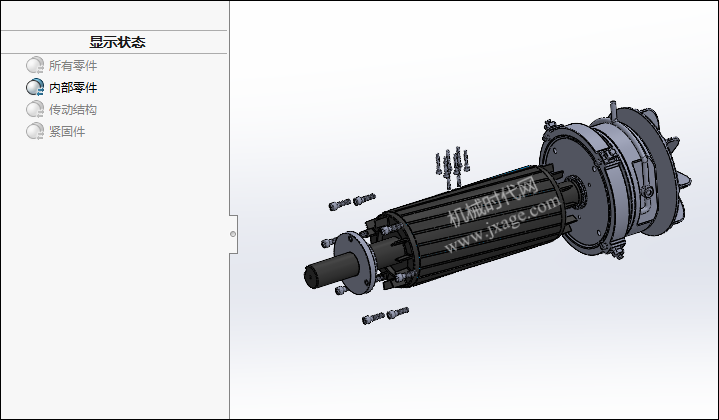

完成后如下图所示。

方法2:切换到各个显示状态然后隐藏组件。

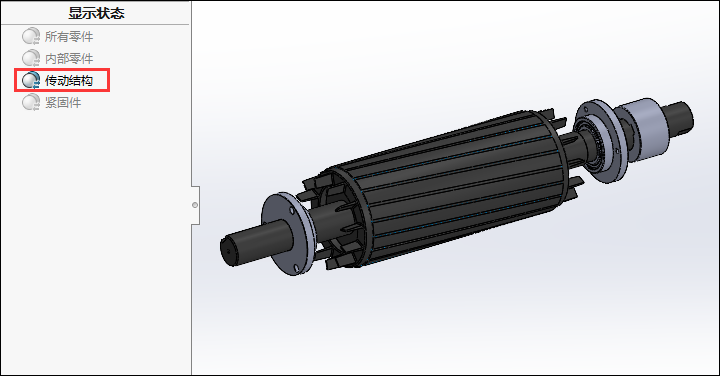

我们将显示状态切换到“传动结构”,然后将其他不相关的零件进行隐藏,即可完成显示状态的设置、

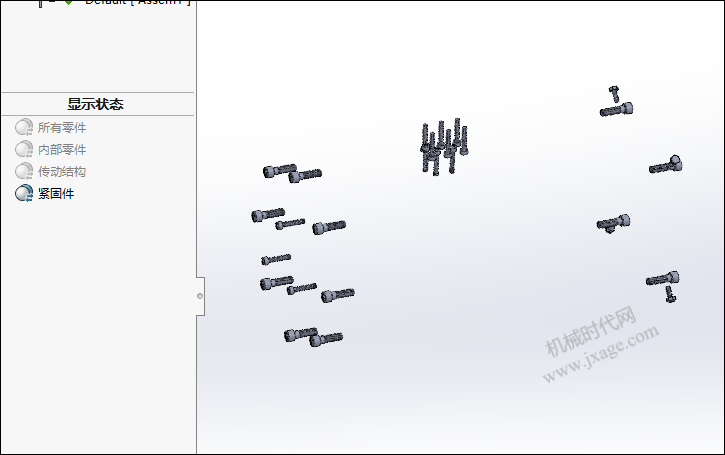

同理,将显示状态切换到“紧固件”,然后将其他不相关的零件进行隐藏即可。
