如何通过SOLIDWORKS网格系统创建框架结构?

ZDJ
管理员
1322
文章
0
粉丝
SolidWorks技巧评论4,2102字数 322阅读模式

SOLIDWORKS网格系统怎么用?其实网格系统是非常有用的,特别是在创建框架结构时,它可以有效节省我们的时间和精力。

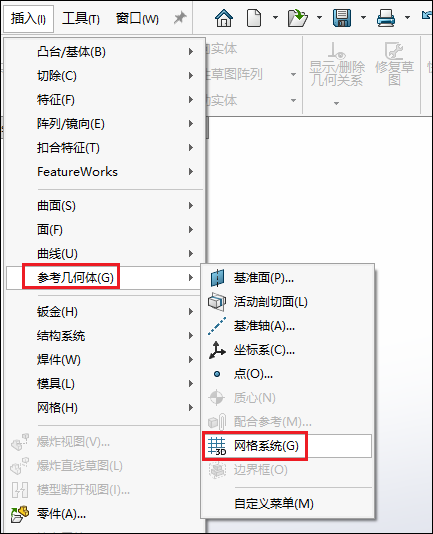

1.我们可以通过点击“插入”-“参考几何体”-“网格系统”启动该功能。

如何通过SOLIDWORKS网格系统创建框架结构?-图片1

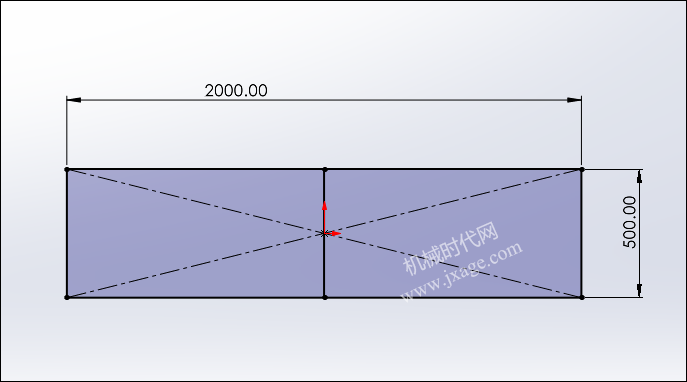

当启动 SOLIDWORKS 网格系统命令时,系统会自动进入草图模式。我们创建如下图所示草图并标注相关尺寸。

如何通过SOLIDWORKS网格系统创建框架结构?-图片2

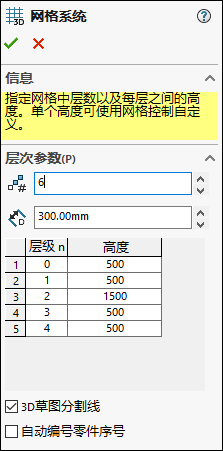

2.当退出草图时,特征管理器提示我们设置所需的层数以及各层之间的距离。我们可以按照下图设置成熟和各层之间的距离。

如何通过SOLIDWORKS网格系统创建框架结构?-图片3

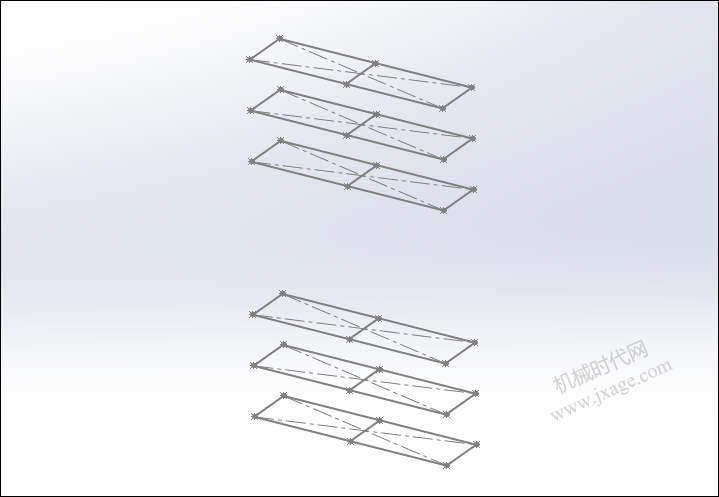

完成后如下图所示。

如何通过SOLIDWORKS网格系统创建框架结构?-图片4

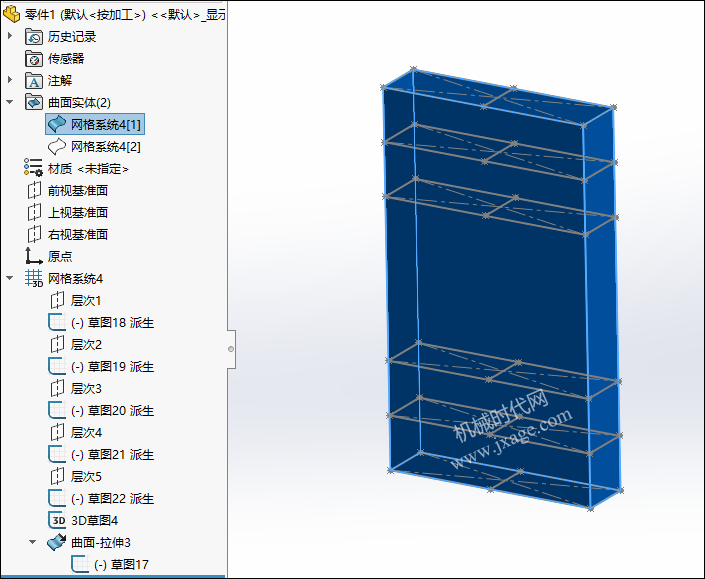

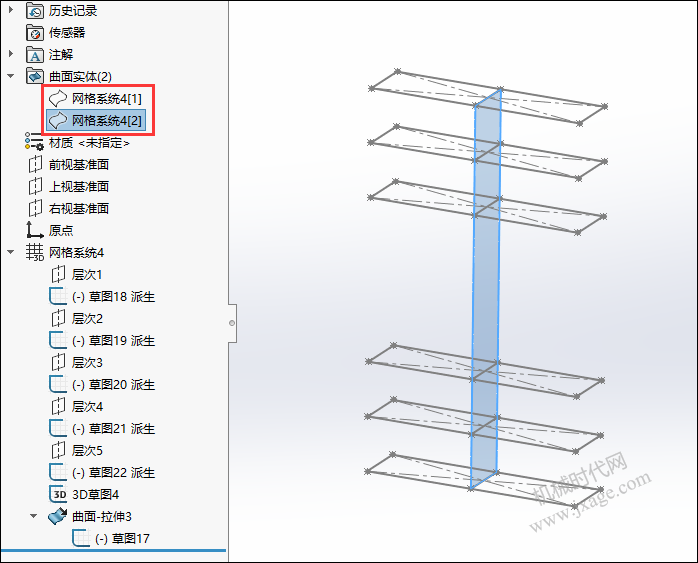

3.此外系统还会自动创建曲面,如下两个图所示。

如何通过SOLIDWORKS网格系统创建框架结构?-图片5

如何通过SOLIDWORKS网格系统创建框架结构?-图片6

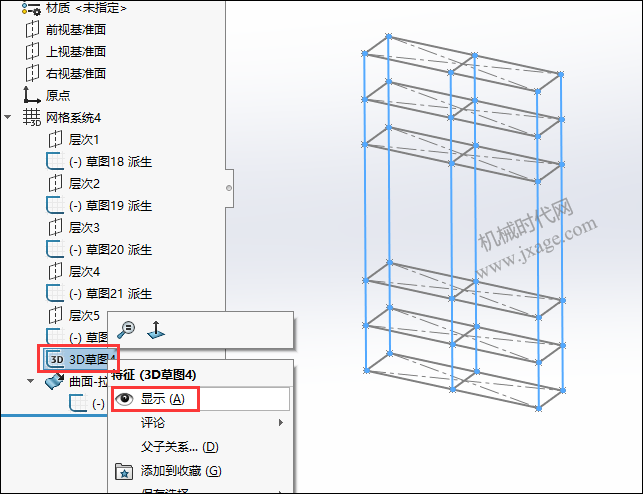

4.系统还会自动创建一个 3D 草图,它连接着所有草图之间的端点。我们可以将3D草图显示出来,如下图所示。

如何通过SOLIDWORKS网格系统创建框架结构?-图片7

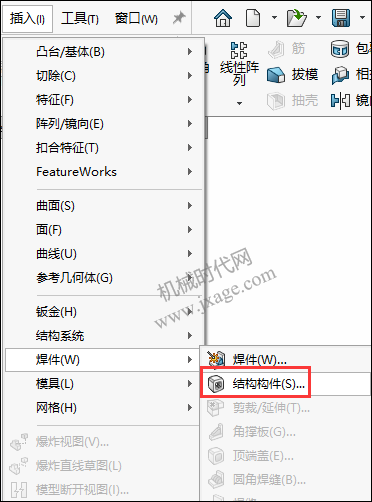

5.使用此参考几何图形,我们可以使用焊件加快我们的框架设计。点击“插入”-“焊件”-“结构构件”,如下图所示。

如何通过SOLIDWORKS网格系统创建框架结构?-图片8

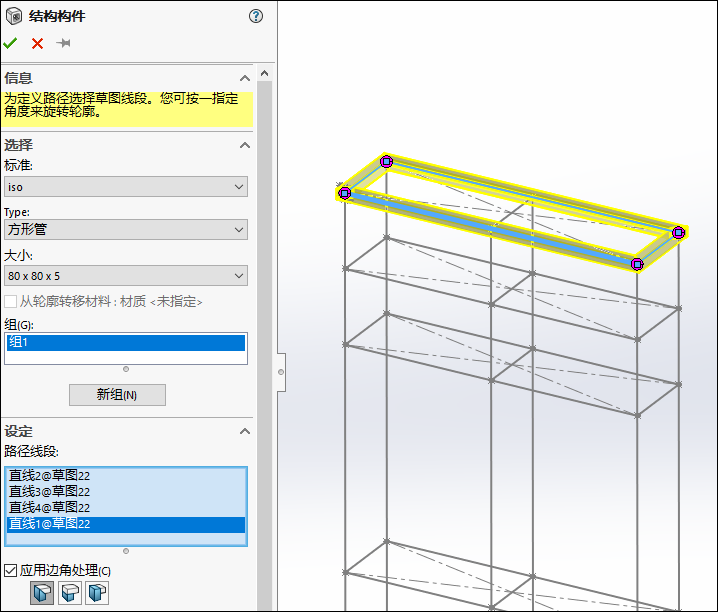

我们首先选择相应的结构构件规格,然后选择相应的直线,如下图所示,即可创建出框架。

如何通过SOLIDWORKS网格系统创建框架结构?-图片9

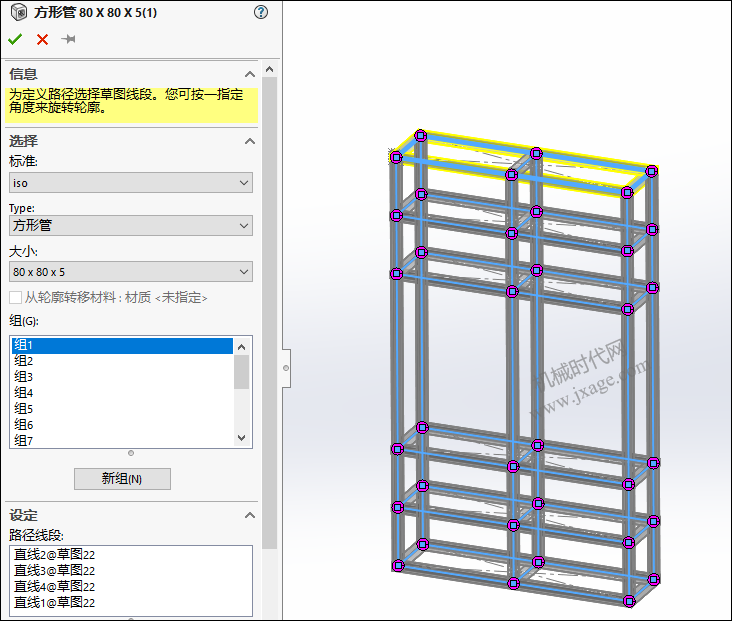

创建其他结构构件。

如何通过SOLIDWORKS网格系统创建框架结构?-图片10

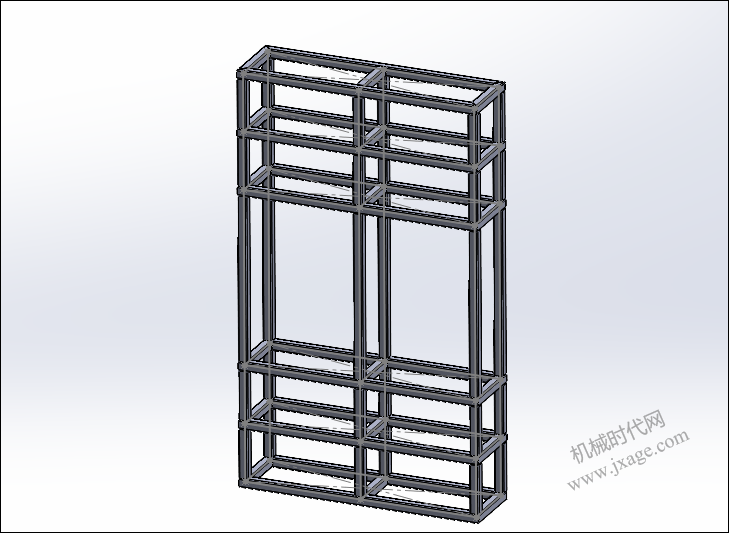

6.完成。

如何通过SOLIDWORKS网格系统创建框架结构?-图片11
