SOLIDWORKS如何快速将图片作为模型外观?

  • 117 次阅读
  • 阅读模式

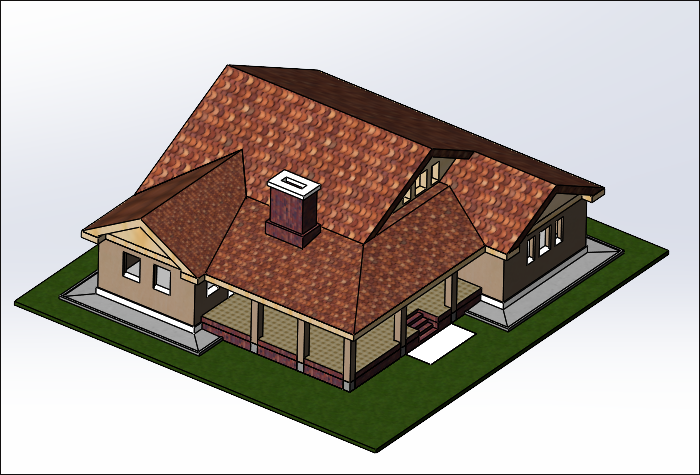

你是否想过用SOLIDWORKS创建一个非常逼真的模型?下面将演示如何在SOLIDWORKS中应用图片文件作为模型外观。

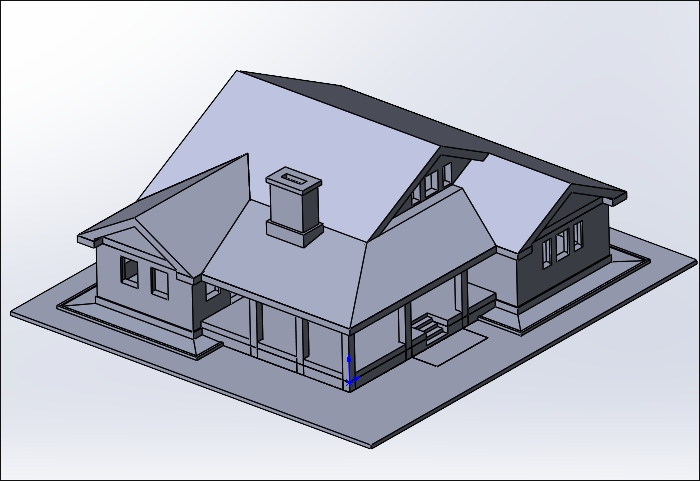

步骤1:查找图片

查找要应用为外观的照片,然后打开 Windows 资源管理器并浏览到我们保存图片的位置,将其保留在 SOLIDWORKS 屏幕旁边的屏幕上。

步骤2 :拖放

单击要应用的图片文件并将其拖动到要应用的零件的表面上,我们注意到鼠标指针处会显示“ + 复制”,当释放鼠标按钮时,会出现一个工具栏,提示我们在哪个级别应用外观。如果外观看起来不完全符合我们的要求,我们可以在下一步中调整映射。

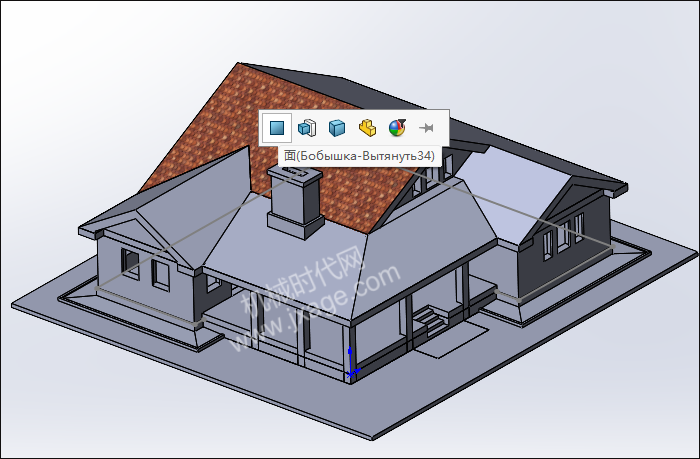

放置在面上

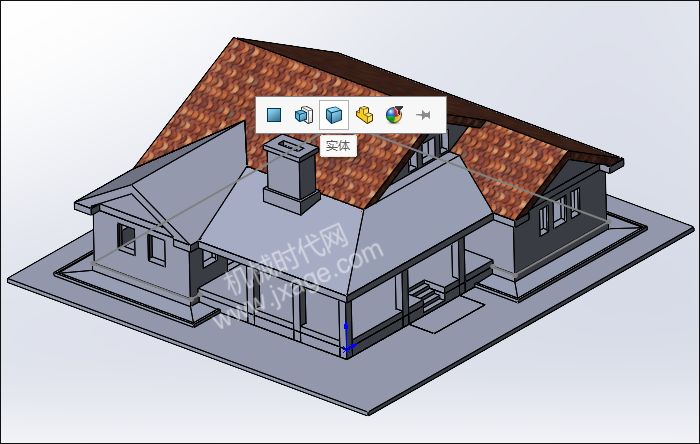

放置在实体上

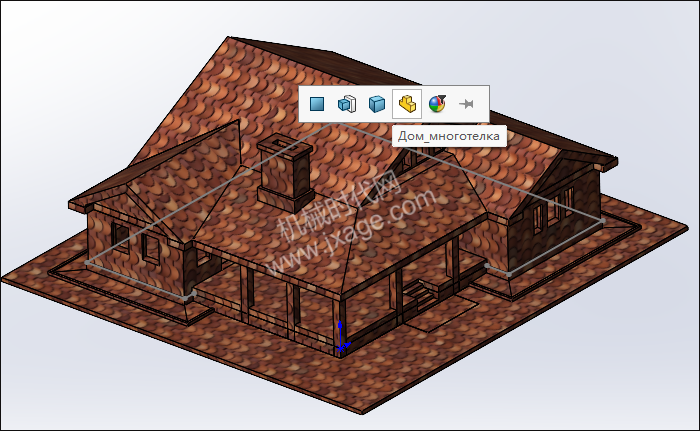

放置在零件上

步骤3:调整映射

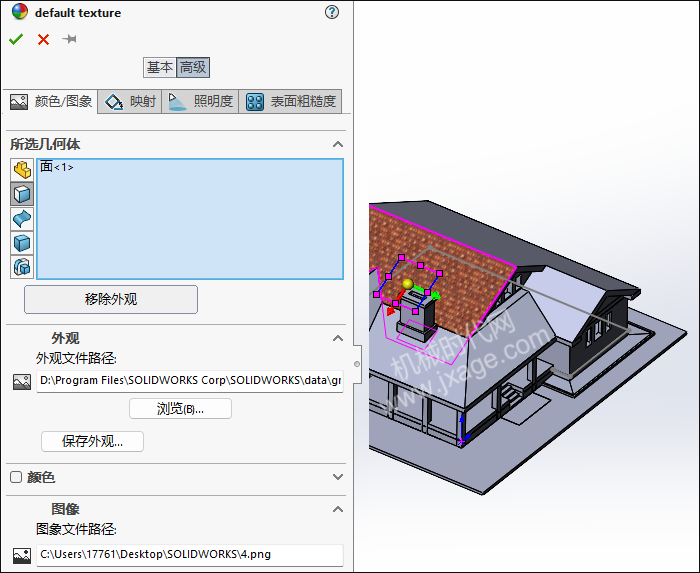

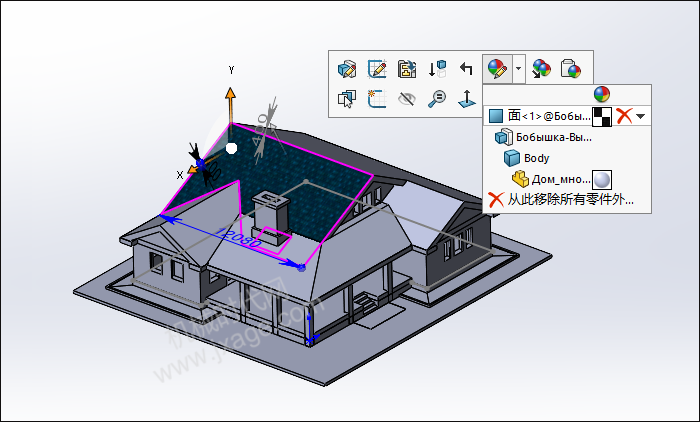

我们可以对应用的外观进行一些调整。要打开此外观进行编辑,最简单的方法是单击要在图形区域中编辑的外观。单击此向下箭头时,它将显示应用于我们单击的内容的外观层次结构。如果要删除外观,只需单击要删除的外观旁边的红色X。

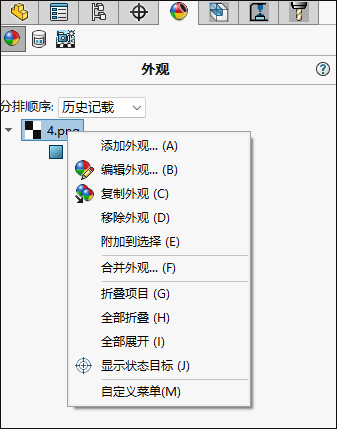

我们还可以在DisplayManager中对模型外观进行修改,点击相应的图片,然后鼠标右键选择“编辑外观”。

完成。
