Creo种子面使用技巧

  • 128 次阅读
  • 阅读模式

种子面的选择就如它的名字一样,选择一个种子和一些边界面然后扩散。边界面一定要形成一个封闭环,这样才能把种子面限定在一定区域内。以下图的模型为例简单介绍Creo种子面的使用技巧。

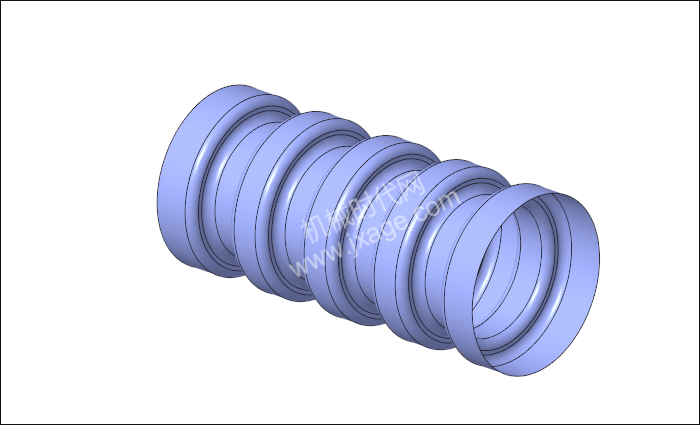

我们想要选中下图管子的所有外表面,如果采用按住Ctrl键+鼠标左键一个个进行选择的话,效率非常低下。最简单的方法就是采用种子面进行选取。

方法:

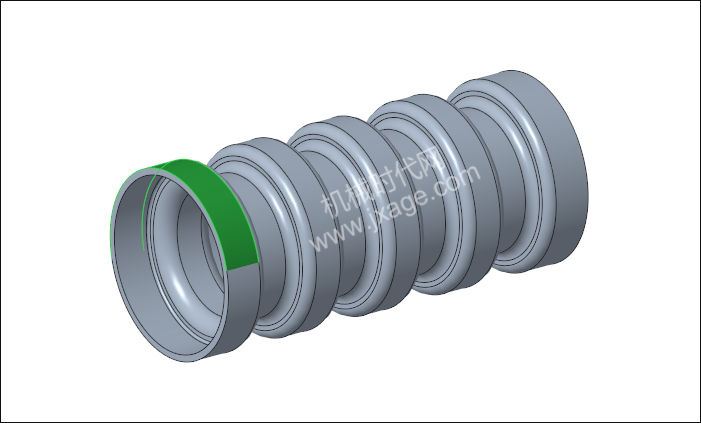

1.首先点击管子外表面上其中一个面,如下图所示。

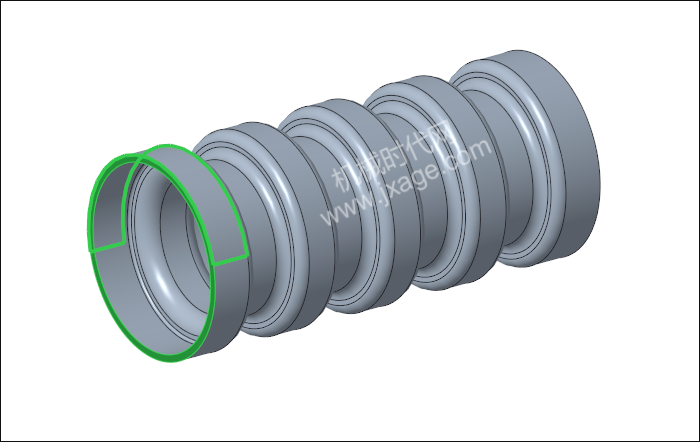

2.按住Shift键选中管子的一个端面,如下图所示。

3.暂时松开Shift键,然后让模型调整方向以便选中管子的另外一个端面。

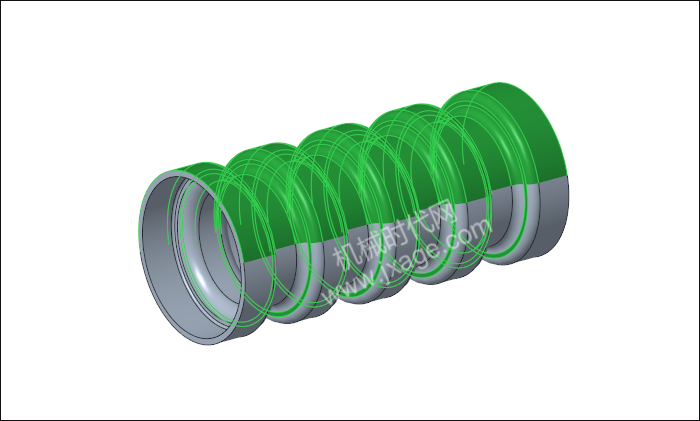

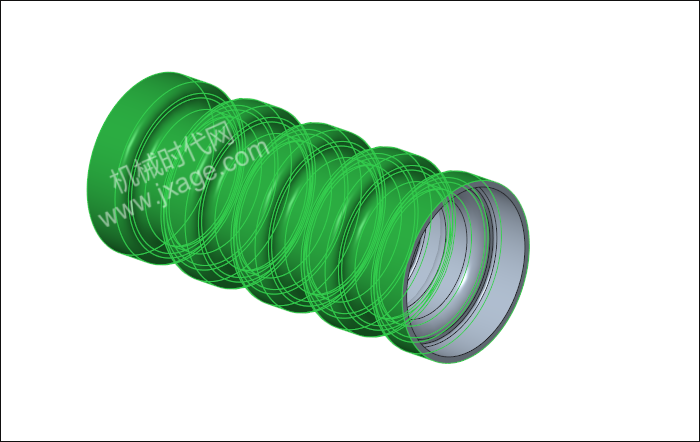

4.再次按下Shift键,选中下图管子的另外一个端面,然后松开Shift键,即可选中管子的所有外表面。

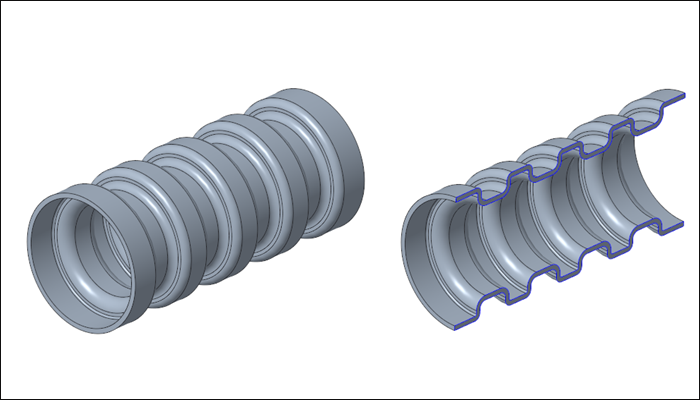

5.将管子的外表面复制出来。
