导读

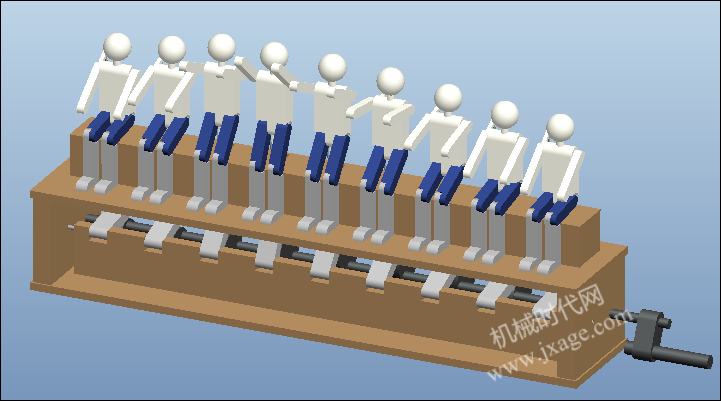

很久没做Proe仿真的教程了,今天就做一个有趣的玩具模型的仿真吧!最终结果如下图所示。总的来说,这个玩具模型的不是太复杂,就是一些机构的组装而已。机构连接方式只有销钉连接和凸轮连接,值得注意的是由于重复连接比较多,一定要在装配的过程中使用重复装配功能,这样可以提高连接的效率。

17

提取密码:xku5

方法:

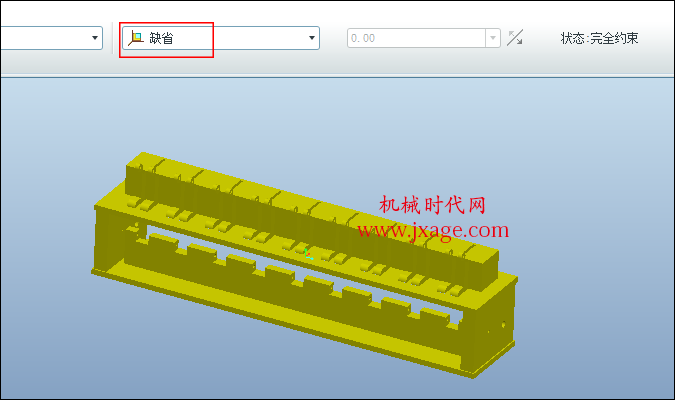

1.首先添加一个底座机构进来,以确实的方式进行放置。

1

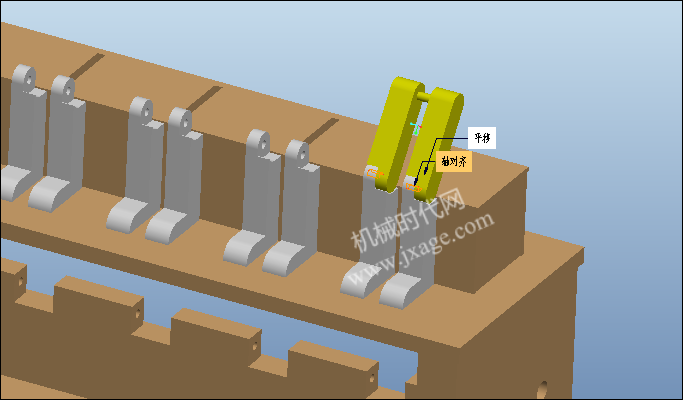

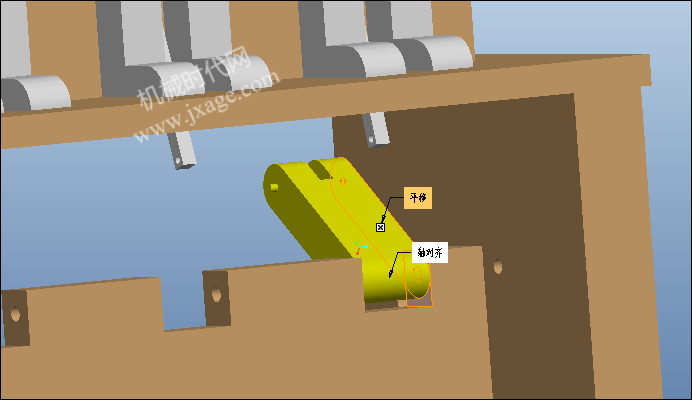

2.添加leg零件,与底座采用销钉进行连接,如下图所示。

2

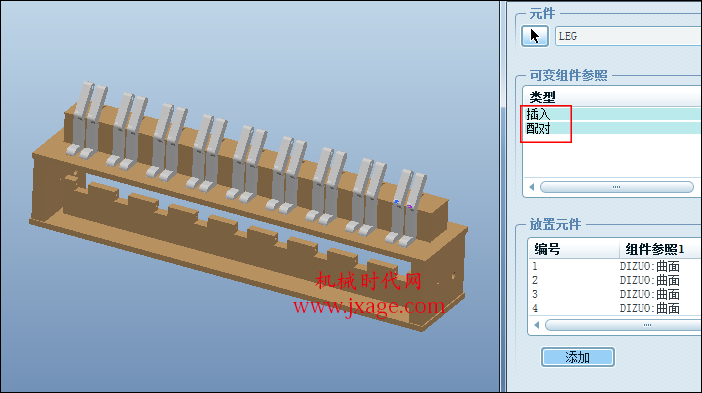

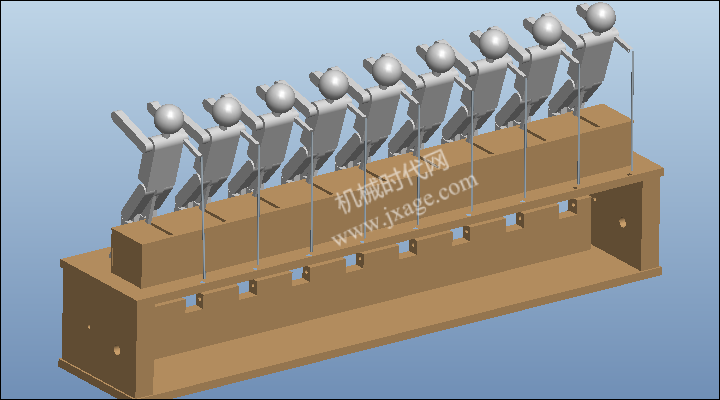

选择上一步的leg,鼠标右击选择“重复”,弹出下面的窗口,点击“可变组件参照”栏里装配关系。关于元件的重复装配的教程可以参考:Proe重复装配如何使用?

3

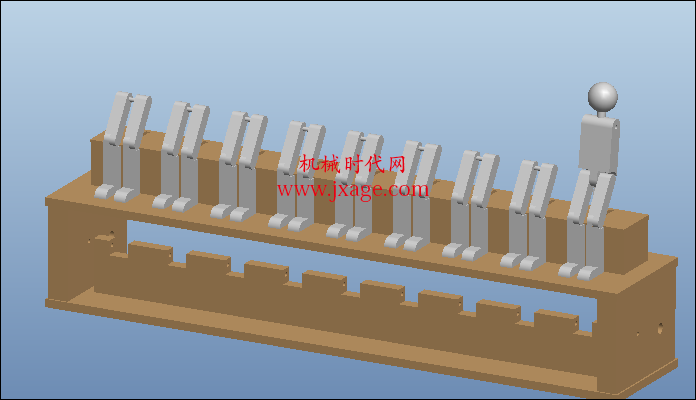

3.添加body零件,同样采用销钉连接,如下图所示。

4

完成之后对body进行重复装配。

5

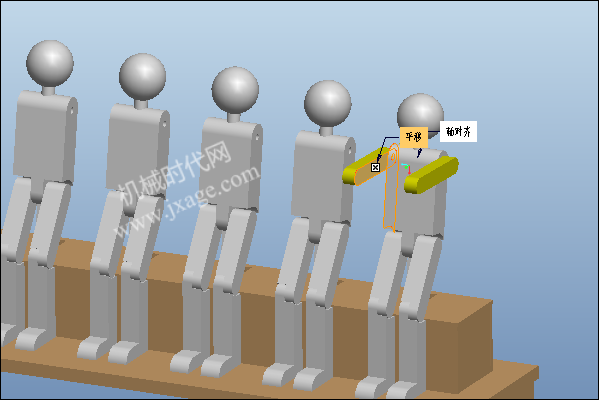

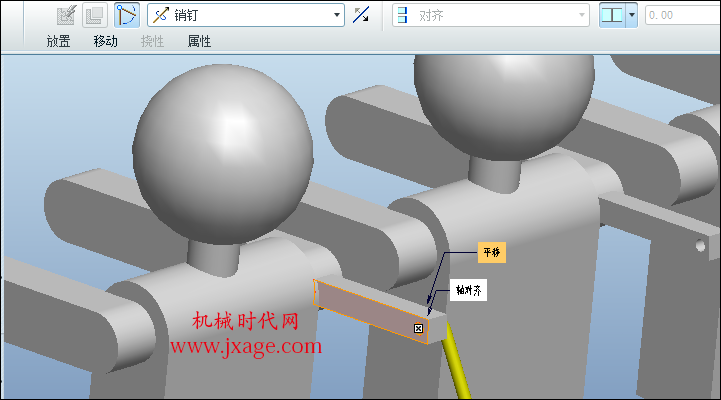

4.添加arm零件,与body通过销钉进行连接。

6

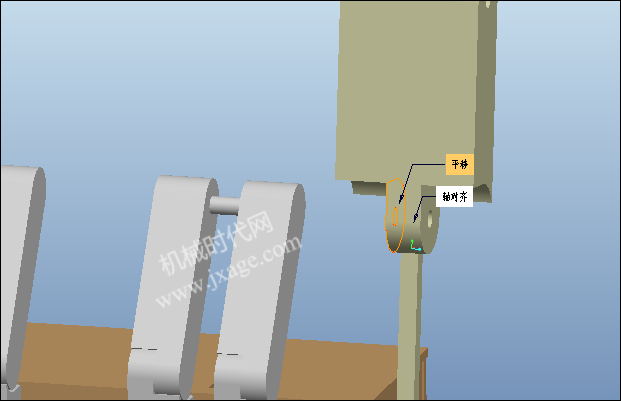

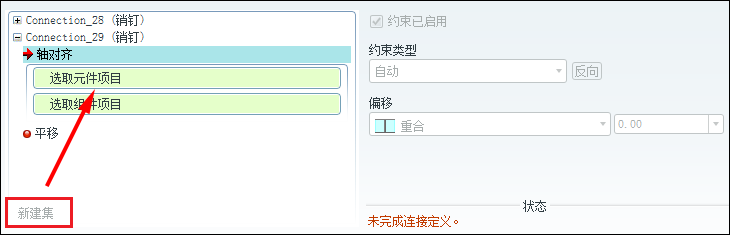

5.添加link1零件,这个连杆的两端分别与arm和底座采用销钉连接。因此在与arm连杆装配之后,点击【放置】,点击“新建集”,再次添加一个销钉连接,这底座进行连接。

7

8 9

对link1进行重复装配。

10

6.添加link2,一端与底座连接一端与body的下部进行连接,连接方式同上。

11



完成之后再次重复装配。

12

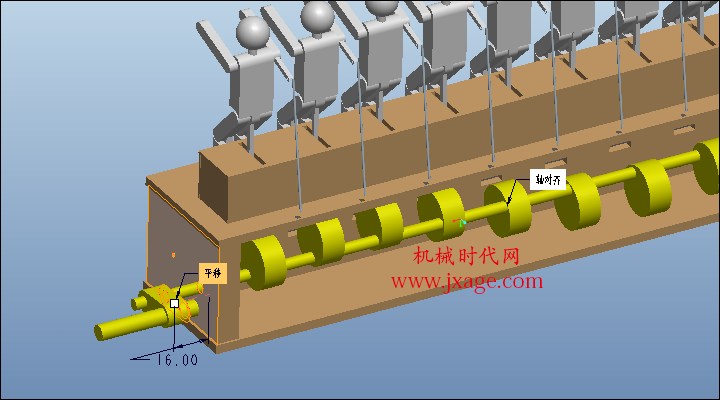

7.添加cam机构,凸轮主轴与底座采用销钉连接,如下图所示。

13

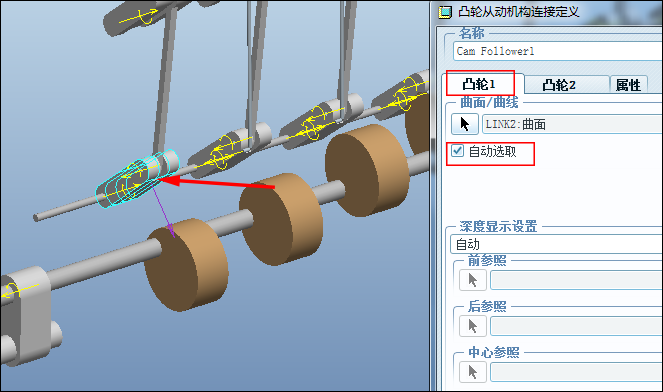

8.点击【应用程序】-【机构】,进入机构环境。点击右侧的凸轮连接,勾选“自动选取”,再选择link2的表面,按照下图进行设置。

14

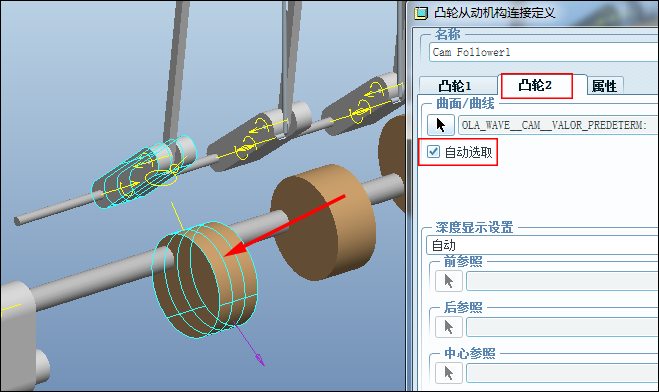

勾选“自动选取”,选择凸轮的圆周面,如下图所示。

15

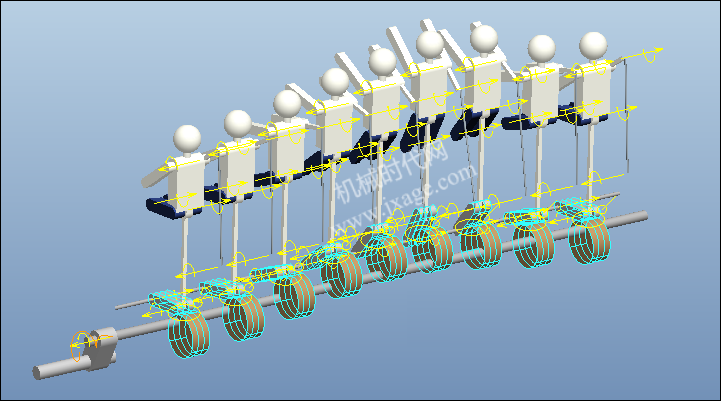

采用同样的方法,创建9个凸轮机构。

16

完成。

17

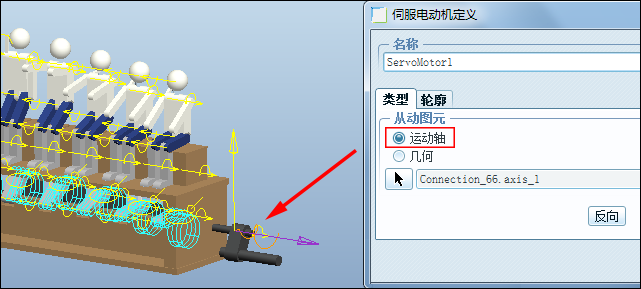

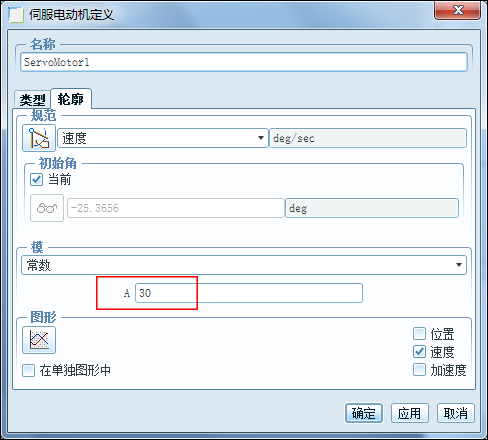

9.接下来就可以添加伺服电机进行驱动。

18

19

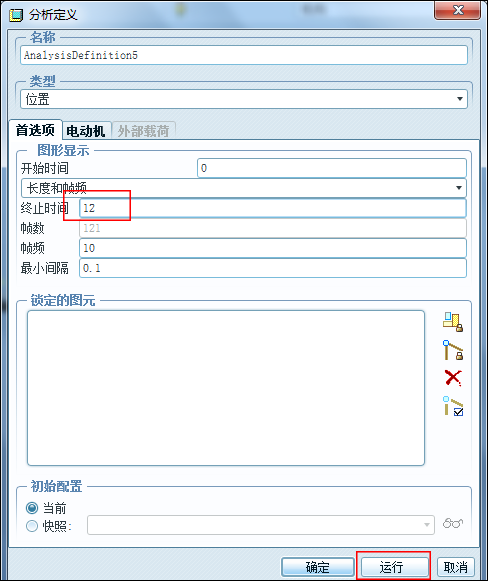

10.电机“机构分析”按钮,时间设置为12,点击运行即可。

20

Ola_Wave_(gif33)
