SolidWorks如何复制曲面?

  • 20,280 次阅读
  • 阅读模式

如何使用SolidWorks复制一个零件的曲面然后输出到另一个零件呢?其实非常简单,以下面的例子简单介绍。

方法:

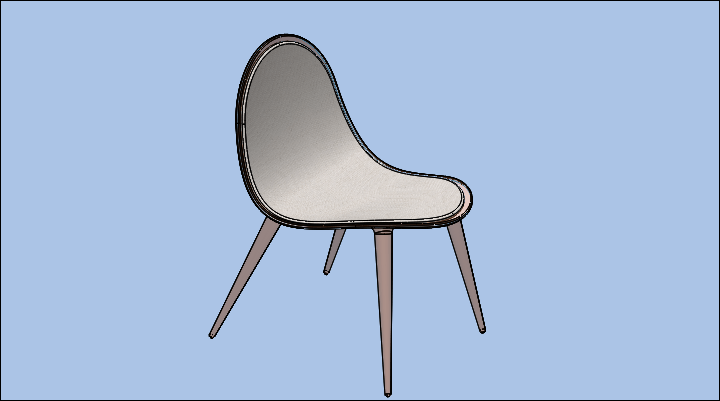

1.solidworks打开文件。我们可以在特征树看到这个模型有两个实体,没有曲面特征。

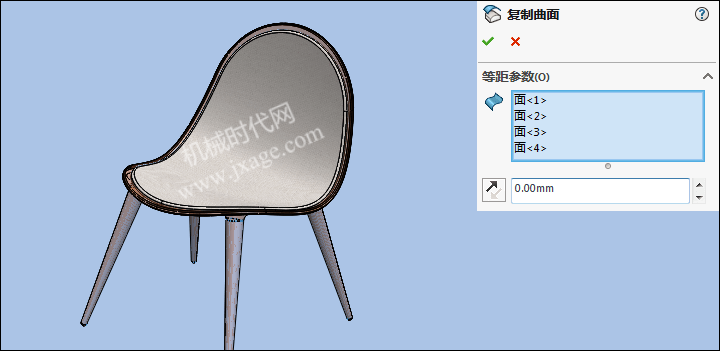

2.现在我们想要复制椅子的四个腿的曲面。按住Ctrl键选择四个腿的表面,点击【插入】-【曲面】-【等距曲面】,将偏移距离设置为0。

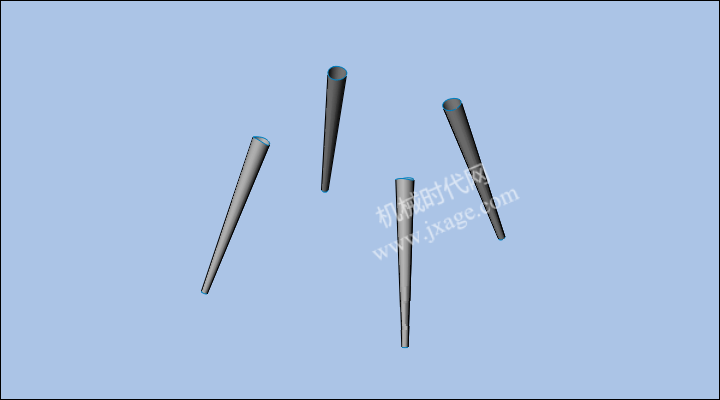

复制之后,我们可以在特征树看到四个曲面实体。

3.保存我们的文件。现在我们将复制的特征输入到一个新的文件中。

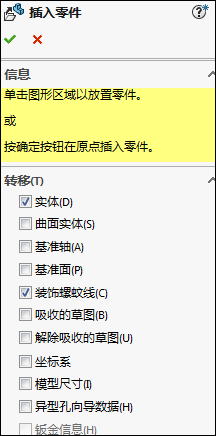

4.新建一个新的文件,点击【插入】-【零件】,选择之前的零件并点击打开,弹出如下的窗口。

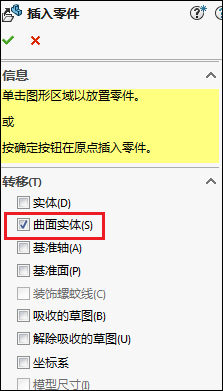

勾选曲面实体。

点击勾号复制完成。你可以使用这些作为新零件的参照。
