SOLIDWORKS 2020 如何自动修复所有缺失的圆角参考?

  • 1,107 次阅读
  • 阅读模式

你修改模型后有发生过圆角出现错误的情况吧?我们对模型进行细微更改后,经常会导致圆角出现“缺失参考”。

对未归档的模型进行设计修改是常见的事情,但是每次设计修改都会导致圆角发生错误,不断地为圆角重新选择参考无疑会令人沮丧。

幸运是在SOLIDWORKS 2020中有解决这种问题的方法!现在圆角修复工具能够“恢复所有缺失的圆角参考”。下面简单介绍这种修复缺失参考的新方法。

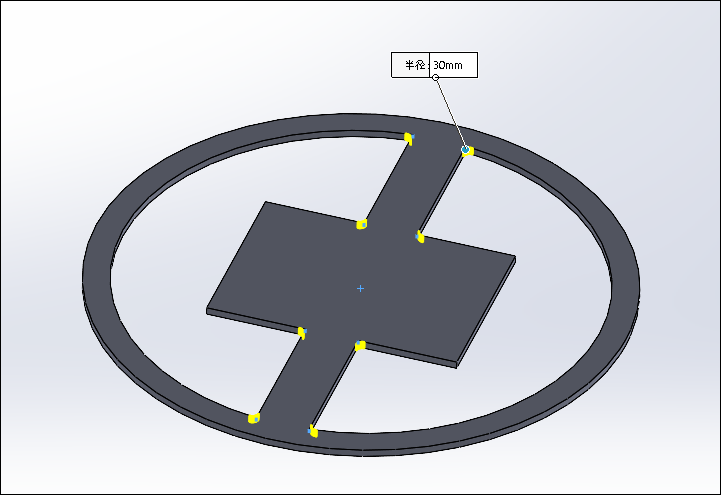

该命令通过编辑现有错误的圆角特征,在属性管理器的选择窗口中单击鼠标右键来完成,如下图所示。

“恢复所有缺失的参考”选项将搜索靠近缺失边的新边,如果找到,将替换现有边,无需重新选择圆角所需的边。这样就无需重新选择所有缺失的边缘,从而节省时间,让我们专注于设计。
