SolidWorks磁力配合如何使用?

  • 414 次阅读
  • 阅读模式

磁力配合可以用于定位使用 Asset Publisher 工具创建的资产。在我们插入资产并使其彼此接近时,使用磁力配合将资产捕捉至与其他资产相对的位置。

下面通过装配体中地板上的火车轨道来介绍磁力配合的使用方法。

方法:

此示例中的步骤为:

  • 创建地面基准面(地板)。
  • 将连接点添加到第一个(直)火车轨道。
  • 将连接点添加到第二个(弯曲)火车轨道。
  • 将轨道添加到装配体,然后使用磁力配合连接它们。

1.单击工具 > 磁力配合打开/关闭从而启用磁力配合。

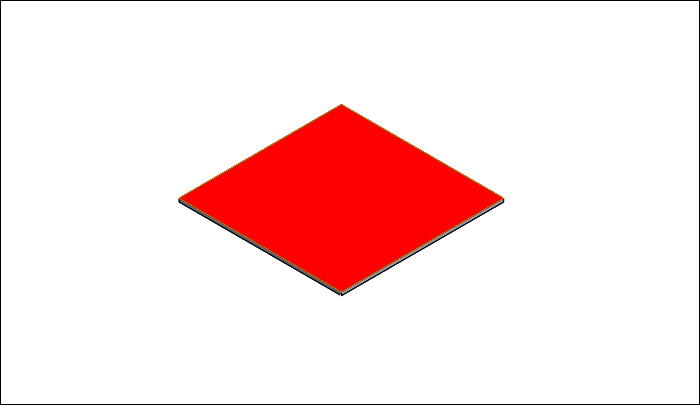

2.新建一个装配体,插入地板零件,单击插入 > 参考几何图形 > 地面基准面,在图形区域中,单击地版零件的顶面。

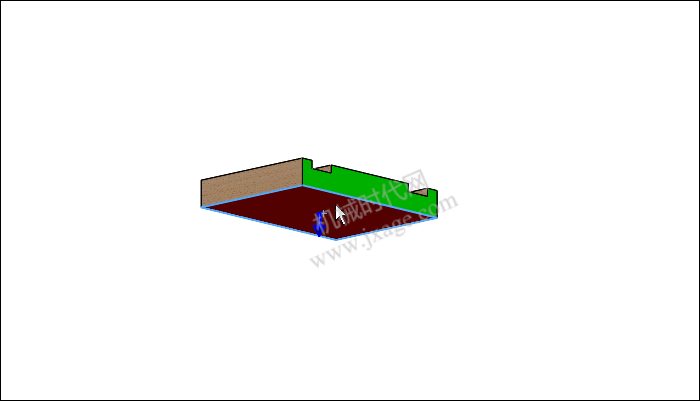

3.将连接点添加到第一个(直)火车轨道。打开直火车轨道零件,单击工具 > Asset Publisher,选择下图所示的面作为为地面基准面

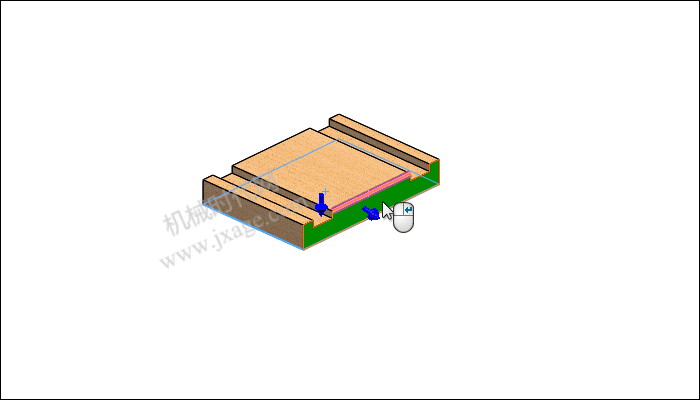

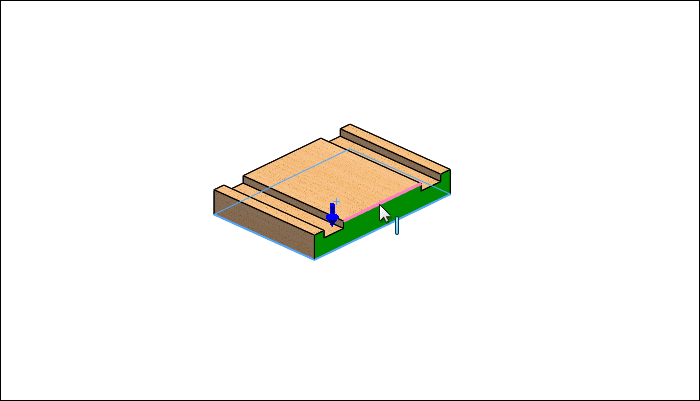

4.选择下图所示的边线作为连接点。当您选择线性边线时,将选择中点。

5.选择下图所示的面作为连接方向

6.单击添加接头

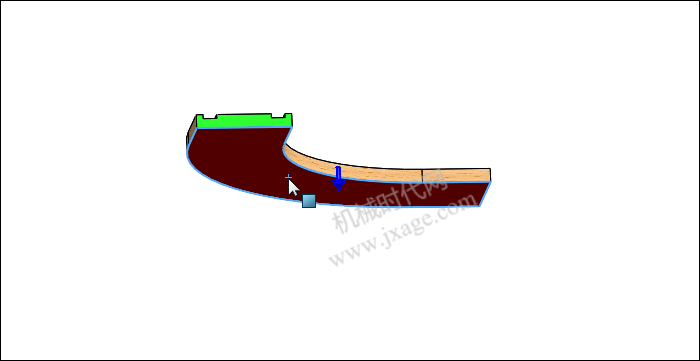

7.将连接点添加到第二个(弯曲)火车轨道。打开的弯曲火车轨道,单击工具 > Asset Publisher。选择下图所示的面作为为地面基准面

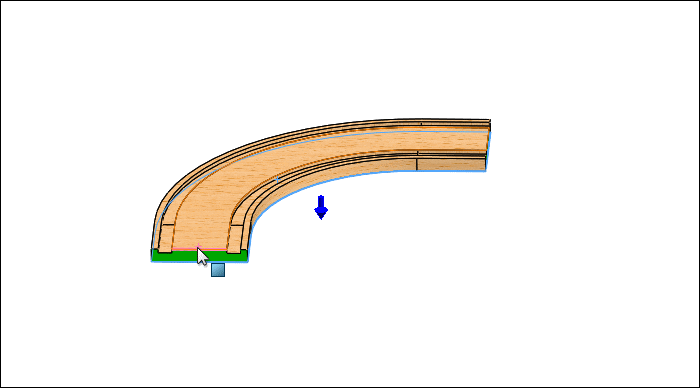

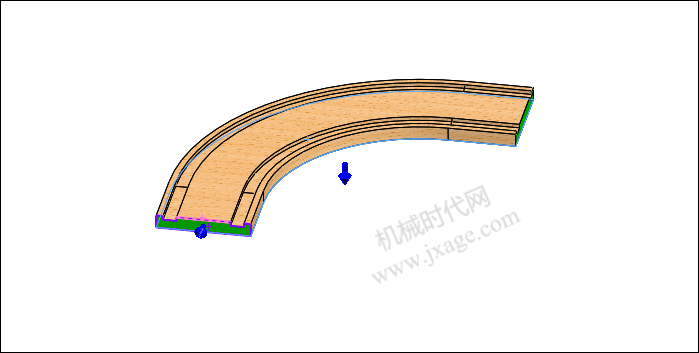

8.选择下图所示的边线作为连接点。当您选择线性边线时,将选择中点。

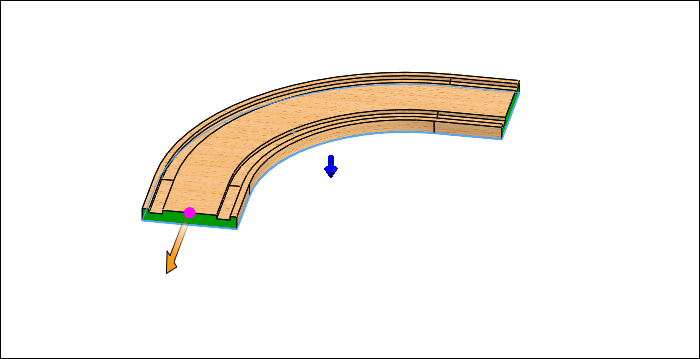

9.选择下图所示的面作为连接方向

10.单击添加接头。点击勾号完成。

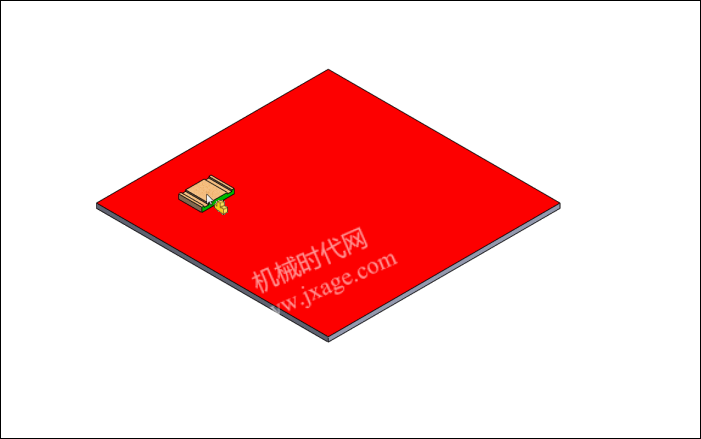

11.单击插入 > 零部件 > 现有零件/装配体,将资产插入到装配体中。打开的文档中,选择直轨道,然后拖动指针至所示的图形区域。

12.单击以在地板上放置轨道。

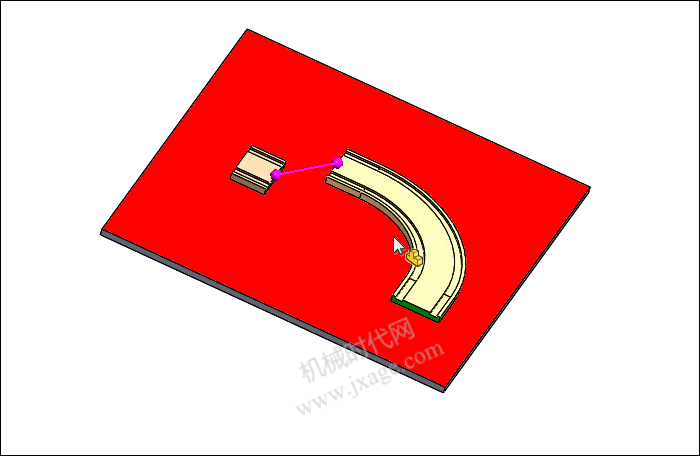

13.单击插入 > 零部件 > 现有零件/装配体,打开的文档中,选择弯曲轨道,然后拖动指针至所示的图形区域,但不要将其释放。 当我们拖动弯曲轨道越接近直轨道时,将出现磁力配合捕捉线。

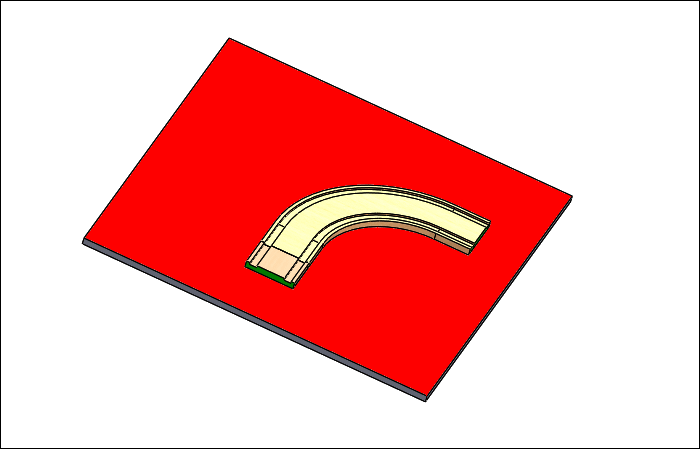

14.单击以释放弯曲轨道,以便它可以捕捉到直轨道。
