二次折弯功能可以在钣金零件平面上创建两个90° 的折弯,并添加材料到折弯特征,值得注意的是二次折弯功能的轮廓线必须是一条直线,并且位于放置平面上。

1.首先我们新建一个钣金件。

2.预设置钣金参数。

点击【菜单】-【首选项】-【钣金】,弹出下面“钣金首选项”对话框,设置“材料厚度”为3,“折弯半轻” 为3,“让位槽深度” 和“宽度”均为3,”中性因子值”为0.33, 其他参数采用默认设置。

3.创建基本突出块特征。点击主页选项卡基本面组上“突出块”按钮,打开如图所示“突出块”对话框。

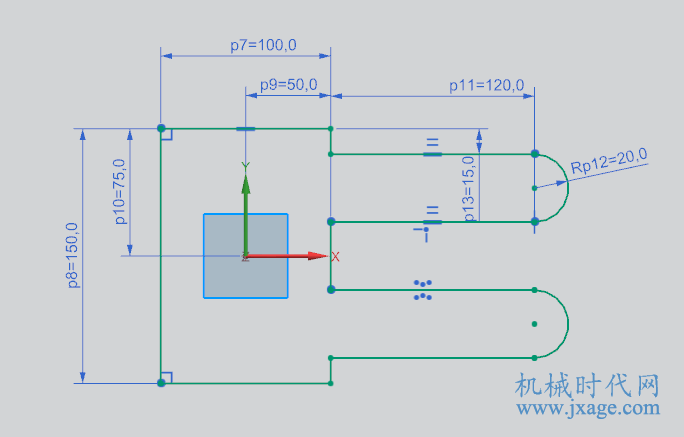

绘制如下的草绘。

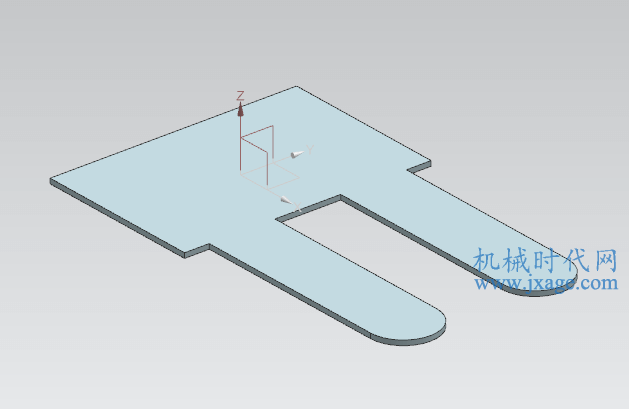

完成。

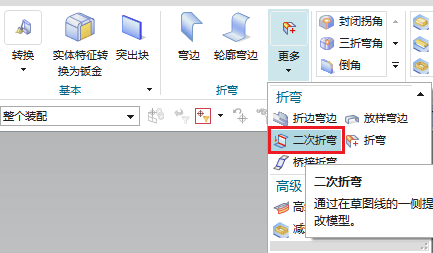

4.点击主页选项卡折弯面组上更多库下的二次折弯按钮,如下图所示。

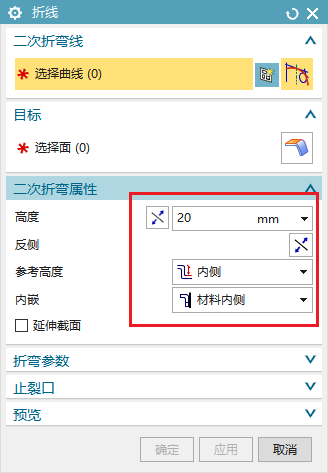

设置高度值为20,参考高度选择“内侧”,内嵌选项设置为材料内侧。

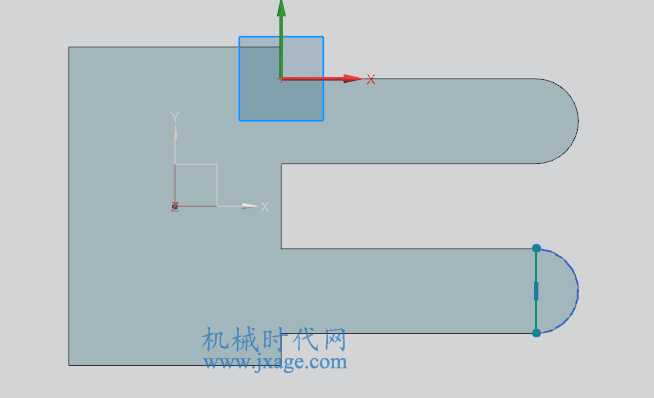

点击对话框中的草绘按钮,绘制如下图所示的直线。

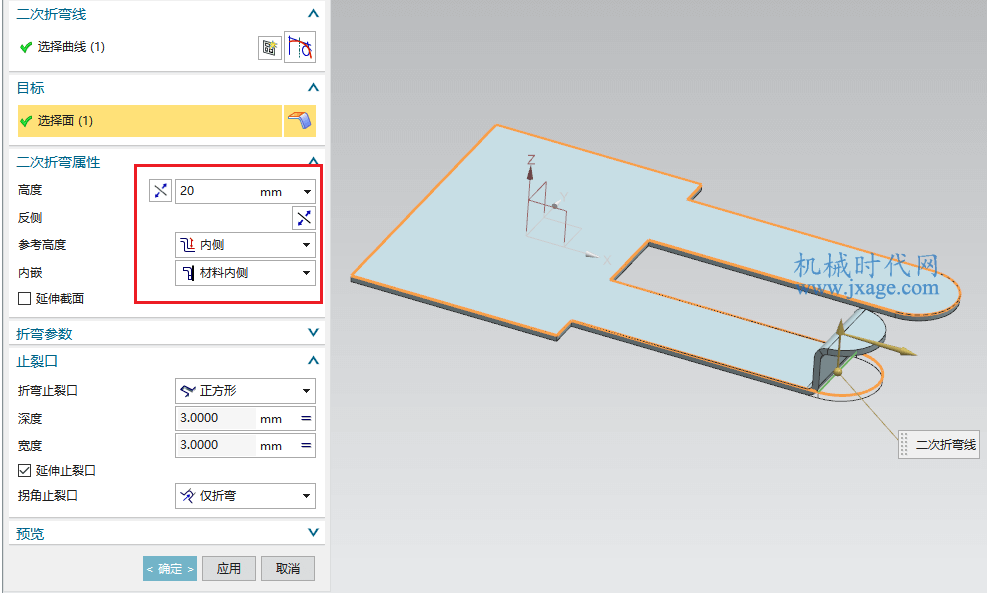

点击确定完成。

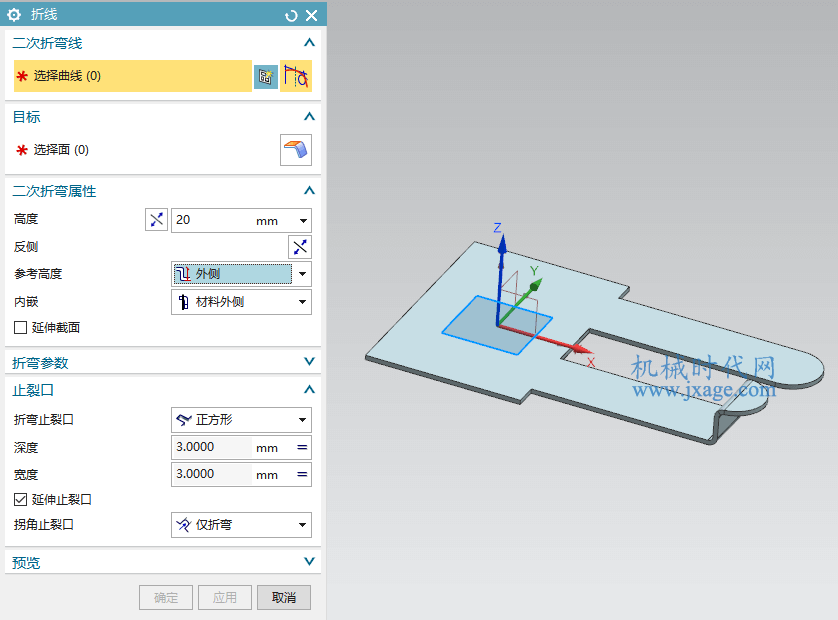

5.再次点击二次折弯按钮,如下图所示。设置高度值为20,参考高度选择“外侧”,内嵌选项设置为材料外侧。

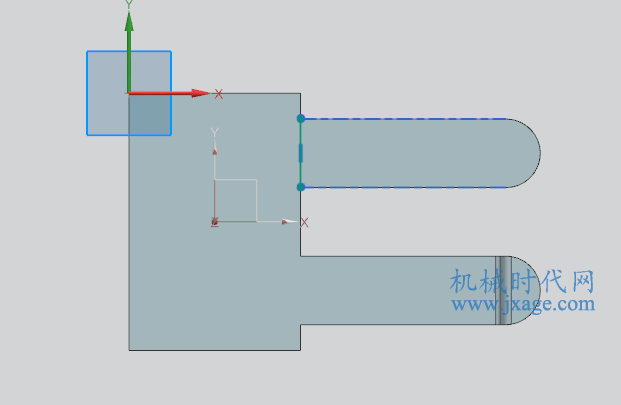

绘制如下的草绘。

完成。

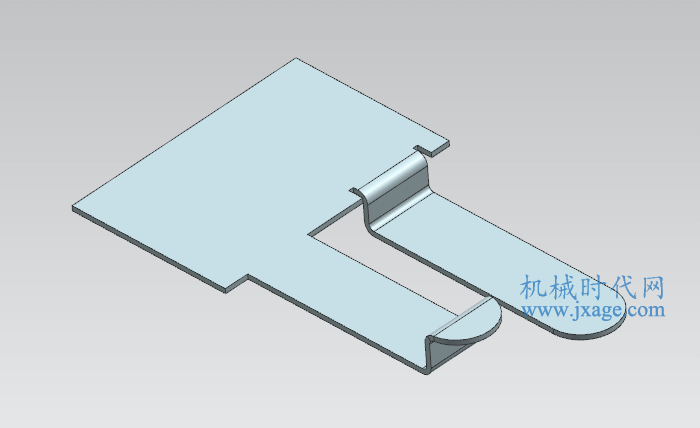

6.编辑上一步的二次折弯特征,在“二次折弯”对话框中,勾选“延伸截面”,可以得到下面的结果。
