UG钣金(1):钣金折弯之弯边

弯边特征可以创建简单折弯和弯边区城。弯边包括圆柱区域即通常所说的折弯区域和矩形区城。

1.首先新建一个钣金件。

2.预设置钣金参数

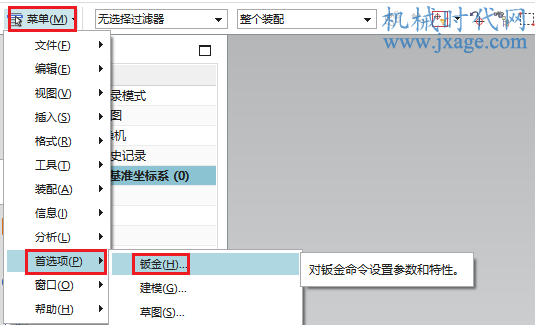

点击【菜单】-【首选项】-【钣金】,弹出下面“钣金首选项”对话框,设置“材料厚度”为5,“折弯半轻” 为5“让位槽深度” 和“宽度”均为3,”中性因子值”为0.33, 其他参数采用默认设置。

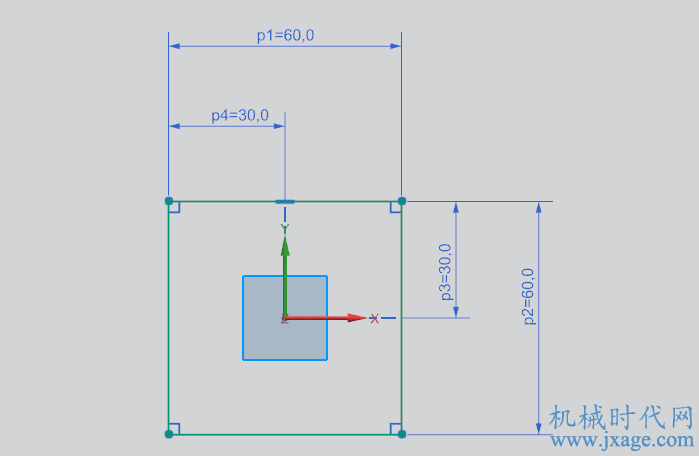

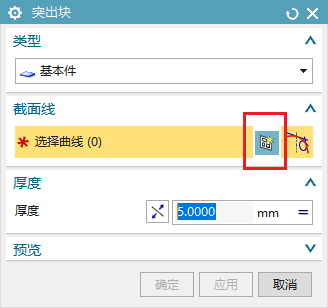

3.创建基本突出块特征。

突出块的厚度默认是步骤2里预设的材料厚度。

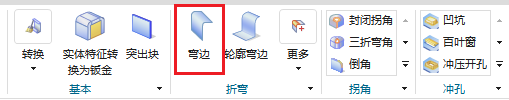

4.创建弯边特征。点击工具栏中的弯边命令。

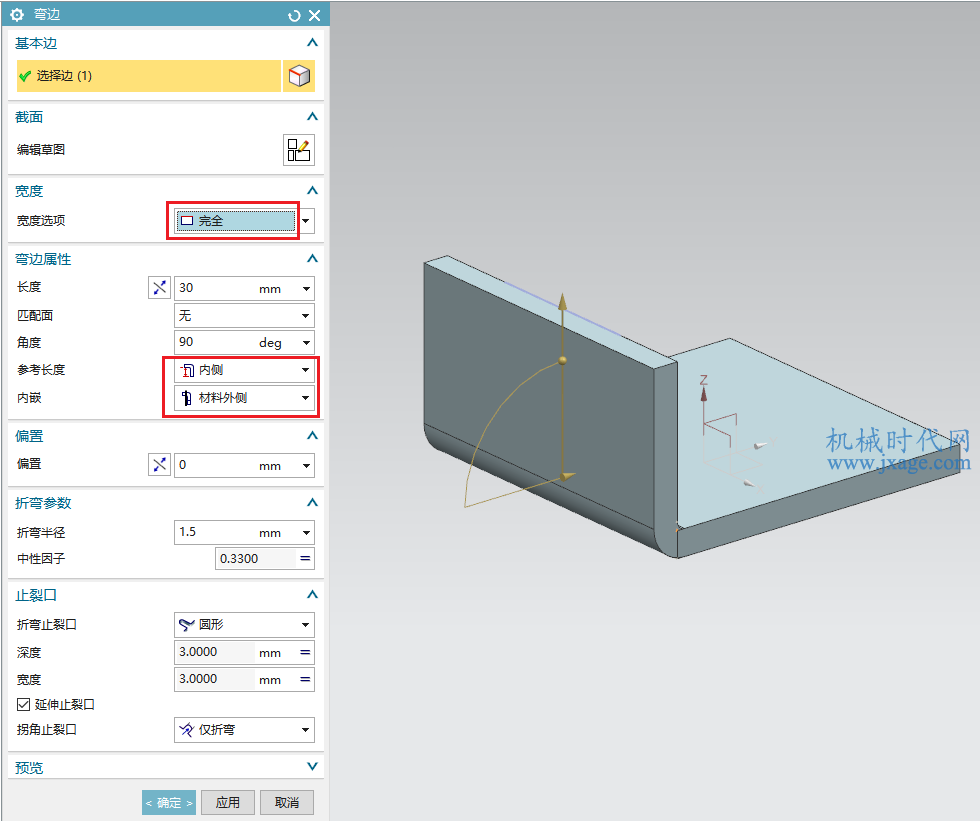

设置“内嵌”类型为“折弯外侧”,“参考长度” 选项为“内部”、宽度选项为“完全”,可以看到下面的结果。

1)宽度:

宽度” 选项组中的“宽度选项”用于设置定义弯边宽度的测量方式。宽度选项包括5种方式:

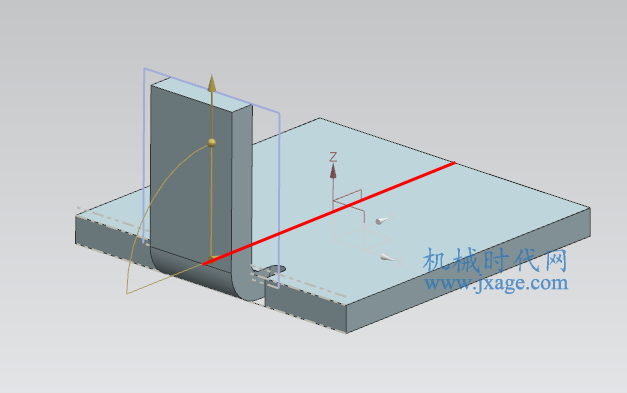

(1)完全:沿着所选择折弯边的边长来创建弯边特征。

(2)在中心:在所选择的折弯边中部创建弯边特征,可以编辑弯边宽度值和使弯边居中,默认宽度是所选择折弯边长的三分之。

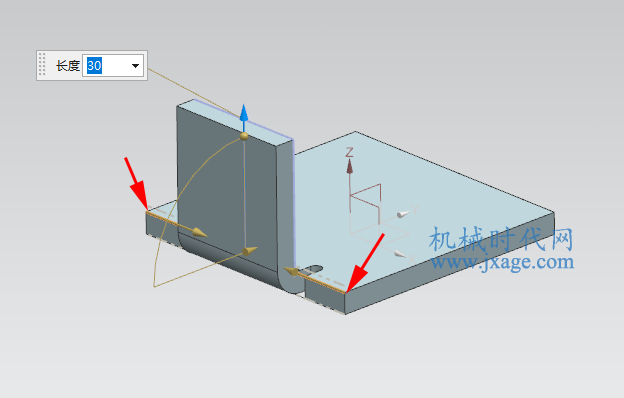

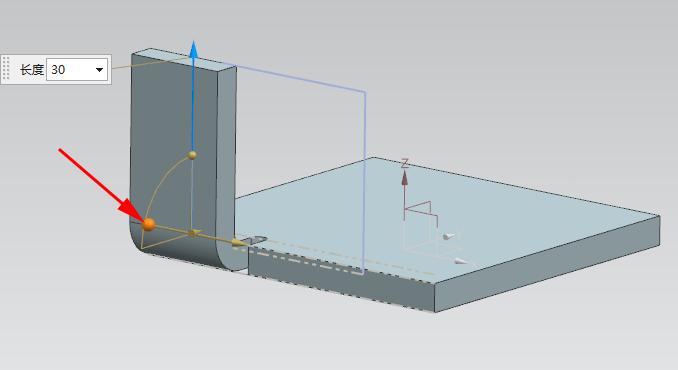

(3) 在端点:从所选择的端点开始创建弯边特征。

(4) 从两端:从所选择折弯边的两端定义距离来创建弯边特征,默认宽度是所选择折弯边长的三分之一

(5) 始端:从所选折弯边的端点定义距离来创建弯边特征



2)参考长度:是用来设置定义长度的度量方式,主要包括三种方式:

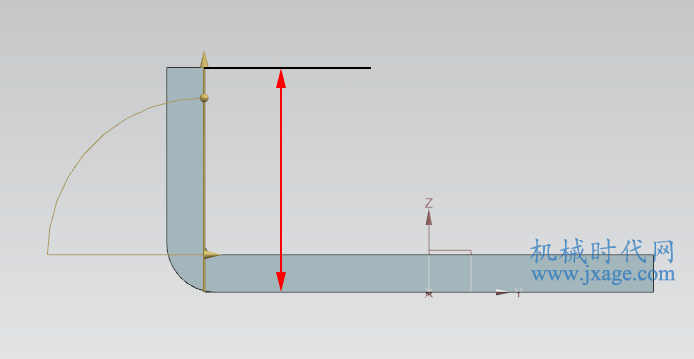

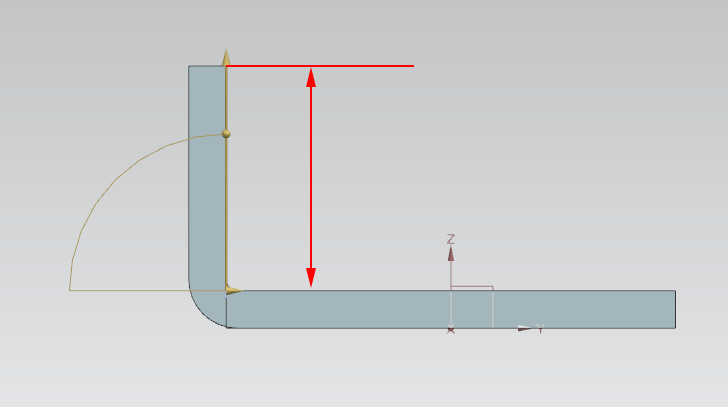

(1)内侧:是指从已有材料的内侧测量弯边长度。

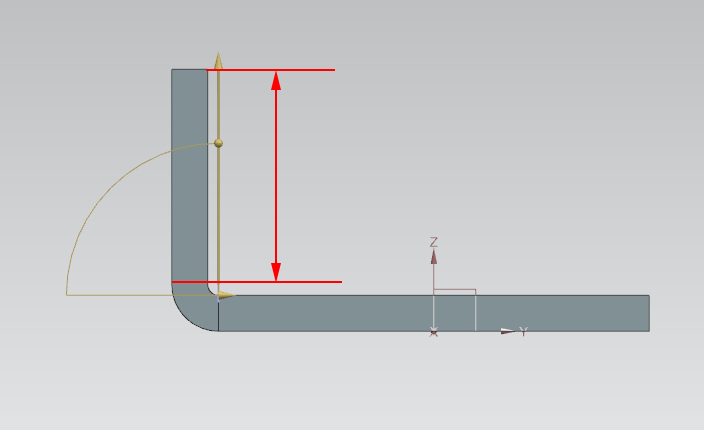

(2)外侧:是指从已有材料的外侧测量弯边长度。

(3)腹板:是指从已有材料的圆角外侧测量弯边长度。

4)内嵌:用来表示弯边嵌入基础零件的距离。嵌入类型包括:

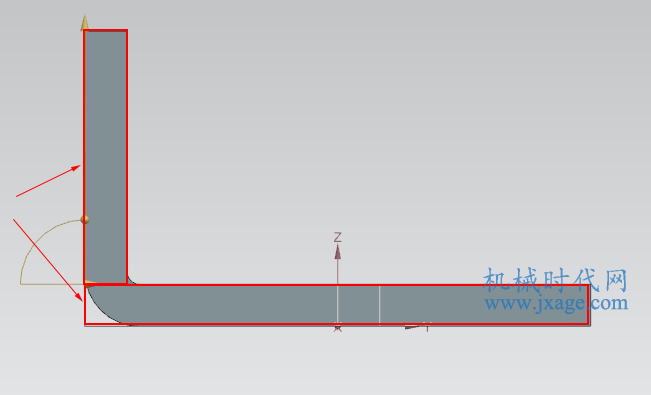

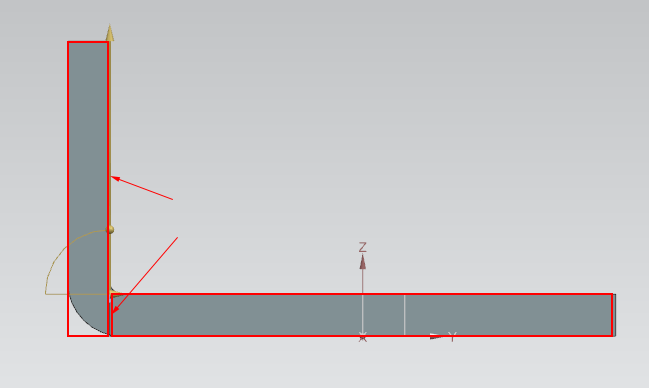

(1)材料内侧:是指弯边嵌入到基本材料的里面,这样弯边区域的外侧表面与所选的折弯边平齐。

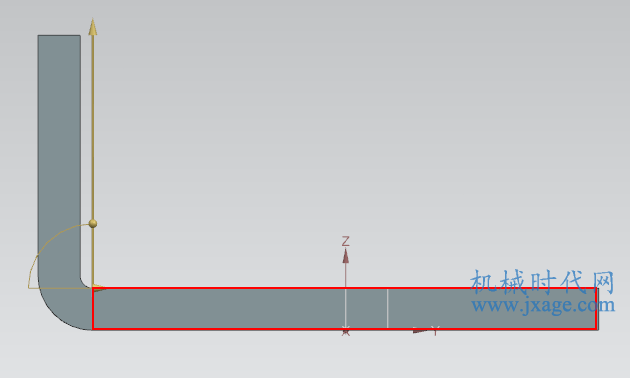

(2)材料外侧:是指弯边嵌入到基本材料的外面,这样弯边区域的内侧表面与所选的折弯边平齐。

(3)折弯外侧:是指材料添加到所选中的折弯边上形成弯边。
