UG钣金(5):钣金折弯之折边弯边

  • A+
所属分类:NX钣金

折边弯边是在现有的钣金的边线上添加不同的形状。

1.首先我们新建一个钣金件。

2.预设置钣金参数。

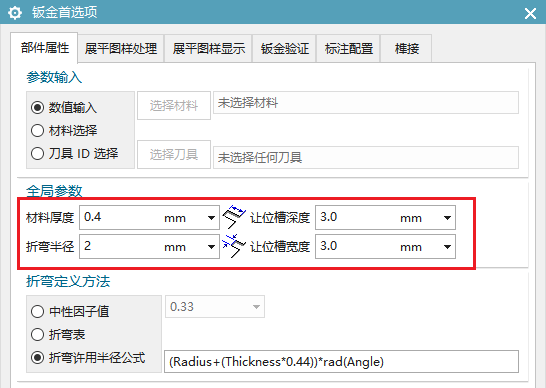

点击【菜单】-【首选项】-【饭金】,弹出下面“钣金首选项”对话框,设置“材料厚度”为0.4,“折弯半轻” 为2,“让位槽深度” 和“宽度”均为3,折弯定义方法勾选为“折弯许用半径公式”。

3.创建基本突出块特征。点击主页选项卡基本面组上“突出块”按钮,打开“突出块”对话框。

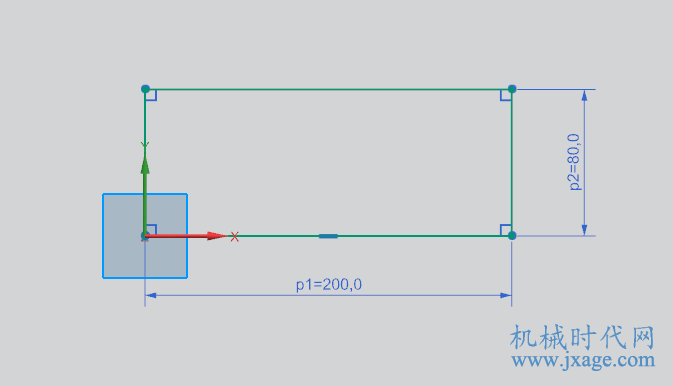

绘制如下的草绘。

突出块的厚度默认是步骤2里预设的材料厚度。

4.创建弯边特征。点击工具栏中的弯边命令。

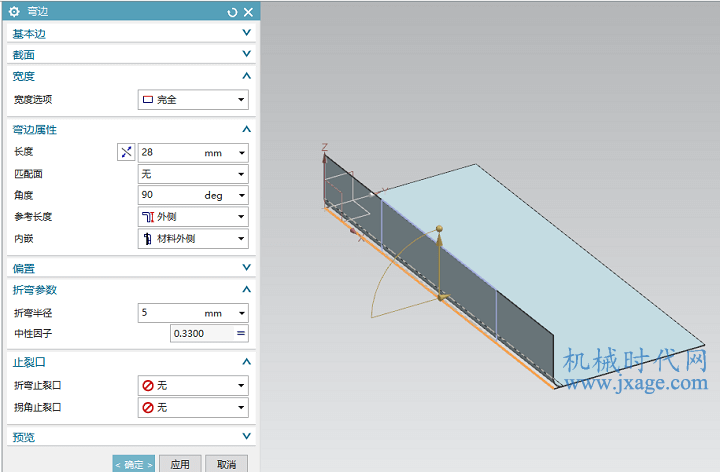

设置“宽度选项”为完全,长度为28,角度为90,“内嵌”类型为“材料外侧”,折弯半径为5,“参考长度” 选项为“外侧”,可以看到下面的结果。

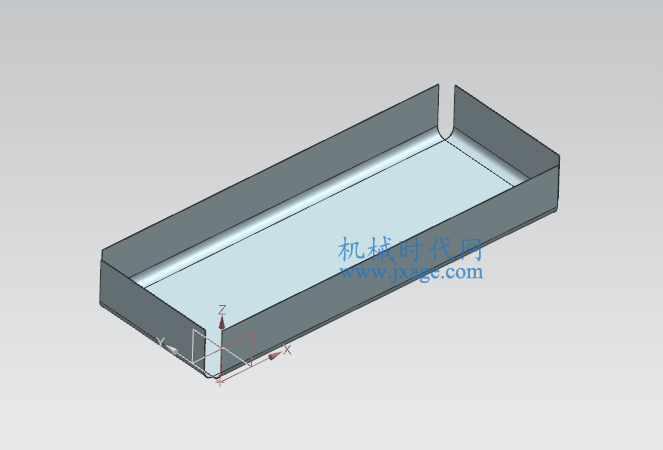

采用同样的方法创建余下几个弯边特征。

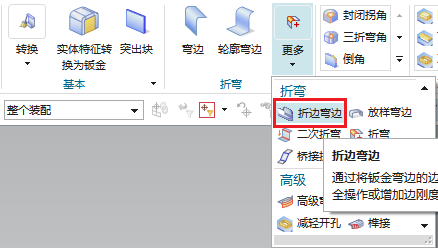

5.创建弯边折边特征。点击主页选项卡折弯面组上更多库下的折边弯边按钮,如下图所示。

在折边对话框中,折边弯边的类型共有以下几种:

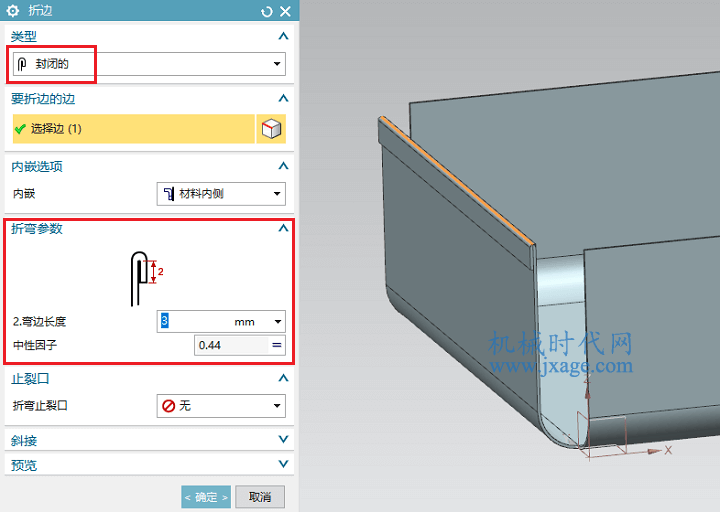

(1)封闭的:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。

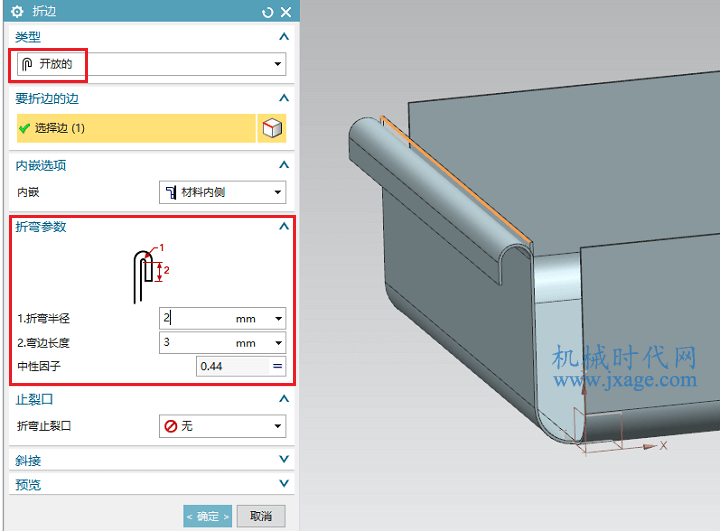

(2)开放的:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。

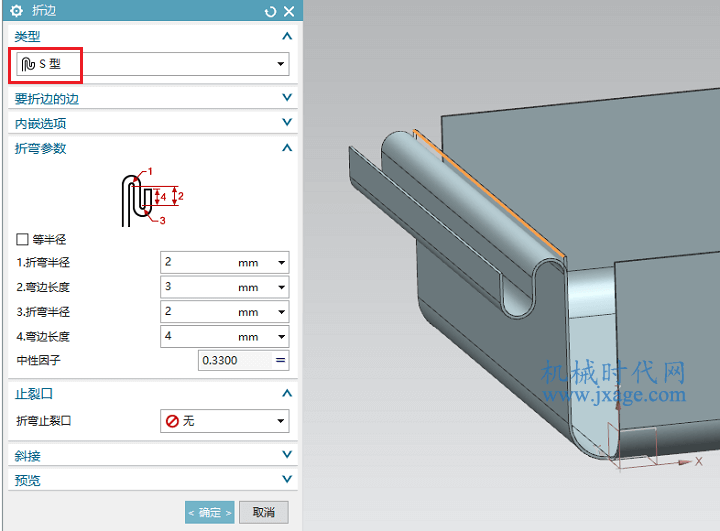

(3) S型:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。

(4)卷曲:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。值得注意的是:折弯半径1必须大于等于折弯半径2加上材料厚度的一半。

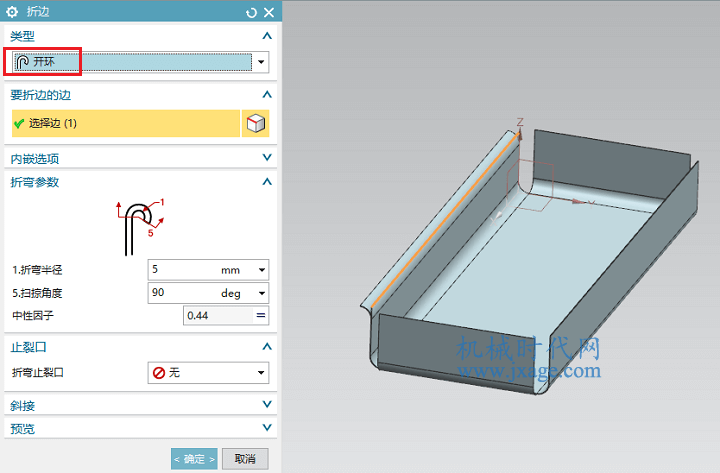

(5)开环:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。

(6)闭环:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。

(7) 中心环:选择此类型,在如下图所示的“折弯参数”选项组中输入相关参数,可以得到下面的结果。
