UG钣金(6):钣金冲孔之冲压开孔

冲压开孔是指用一组连续的曲线作为裁剪的轮廓线,沿着钣金零件体表面的法向进行裁剪,同时在轮廓建立弯边的过程。

1.首先我们新建一个钣金件。

2.创建基本突出块特征。

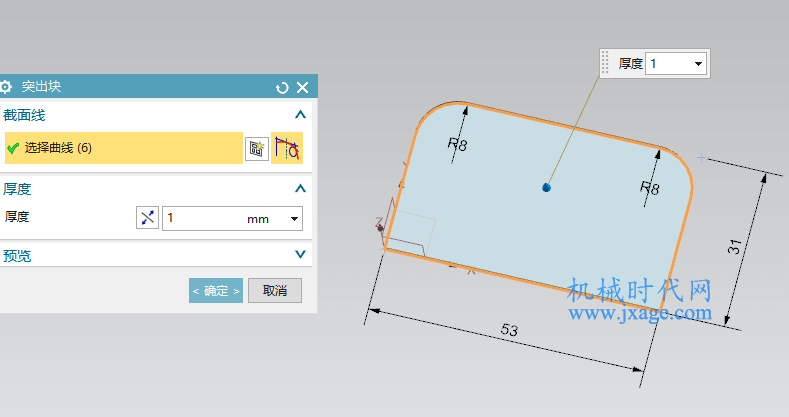

点击主页选项卡基本面组上“突出块”按钮,打开如图所示“突出块”对话框。

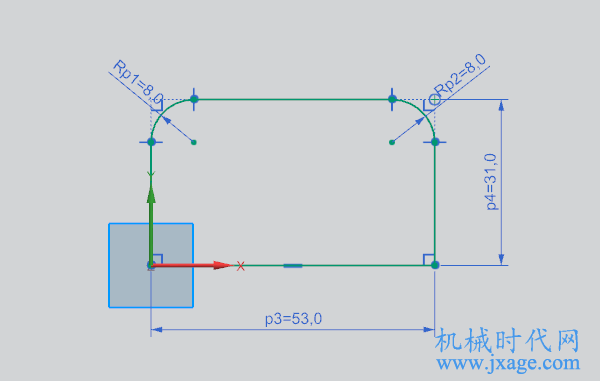

绘制如下图所示的草绘。

设置厚度为1

3.创建冲压开孔特征。

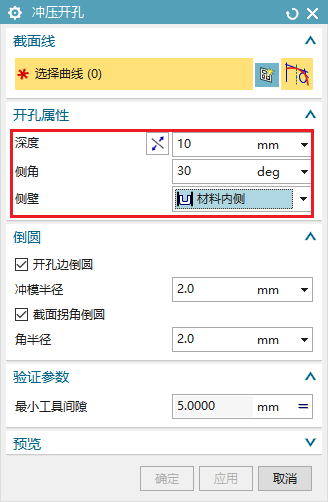

点击主页选项卡冲孔面组上“冲压开孔”按钮,打开如图所示“的对话框。

设置深度为10,侧角为30,侧壁为材料内侧,勾选“开孔边倒圆”和“截面拐角倒圆”,设置冲模半径和角半径均为2

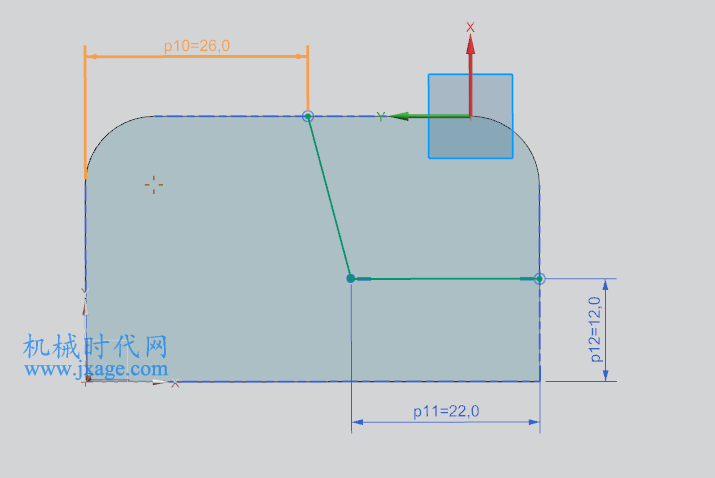

绘制如下图所示的草绘。

结果如下图所示。

取消勾选“开孔边倒圆”和“截面拐角倒圆”结果如下图所示。

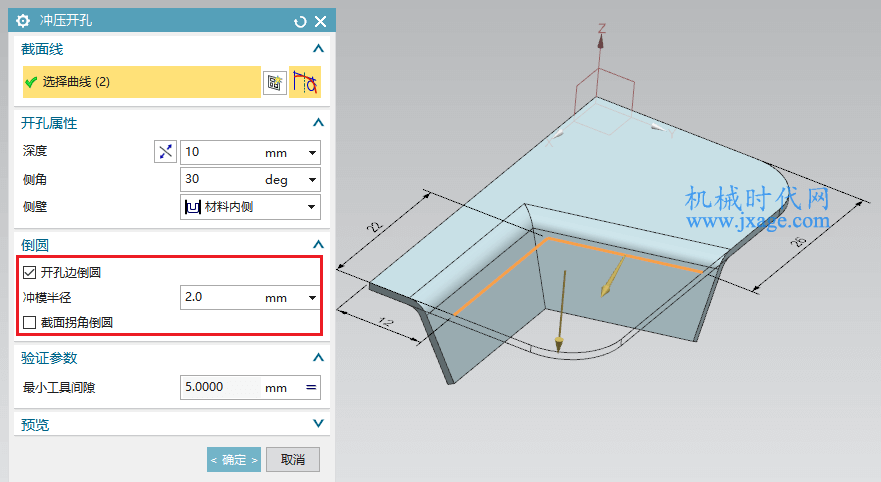

只勾选“开孔边倒圆”结果如下图所示。
