Creo倒圆角中的拐角球是什么?如何使用?

  • 935 次阅读
  • 阅读模式

在Creo中,拐角球可以对由3个相交倒圆角集所形成的拐角倒圆角。如下图所示:

那么如何使用拐角球呢?

方法:

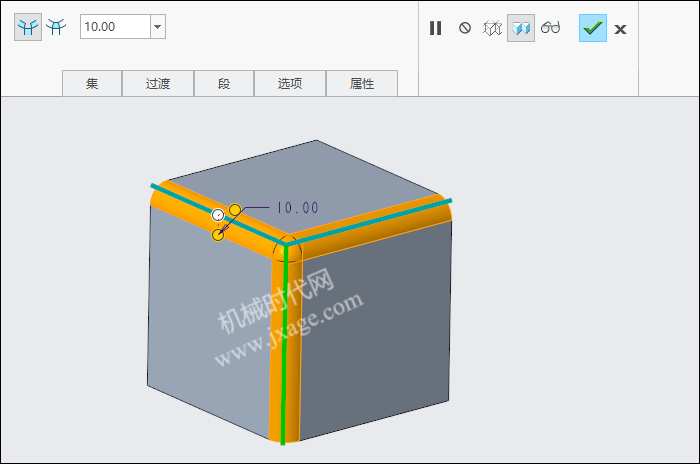

1.按住Ctrl键,依次选择下图三个边,设置圆角值为10,如下图所示。

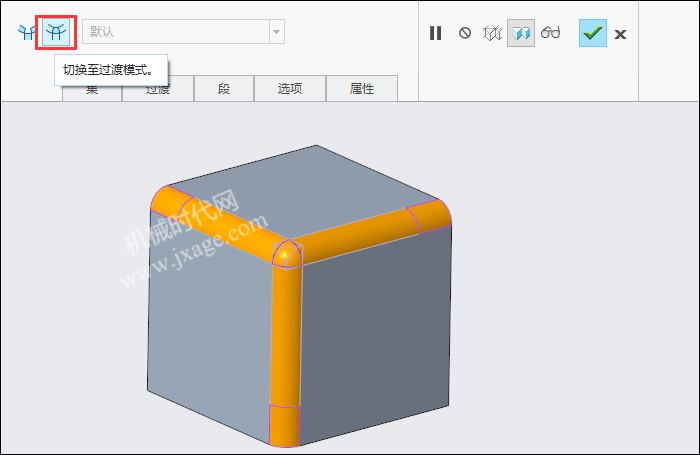

2.点击控制面板上的“切换至过渡模式”按钮。

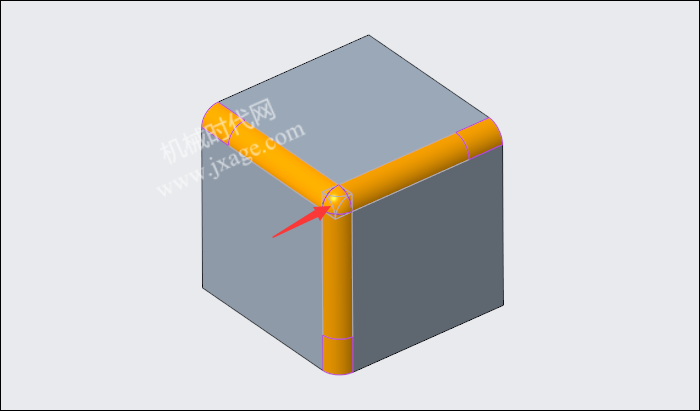

选择下图红色箭头所指的圆角部分。

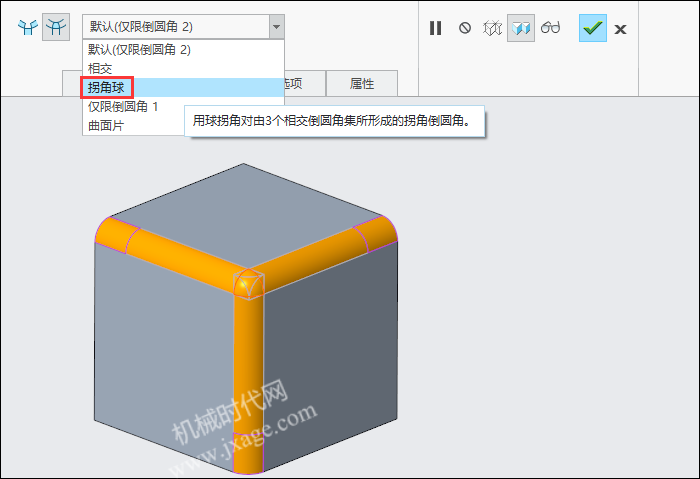

在下拉选项中选择“拐角球”。

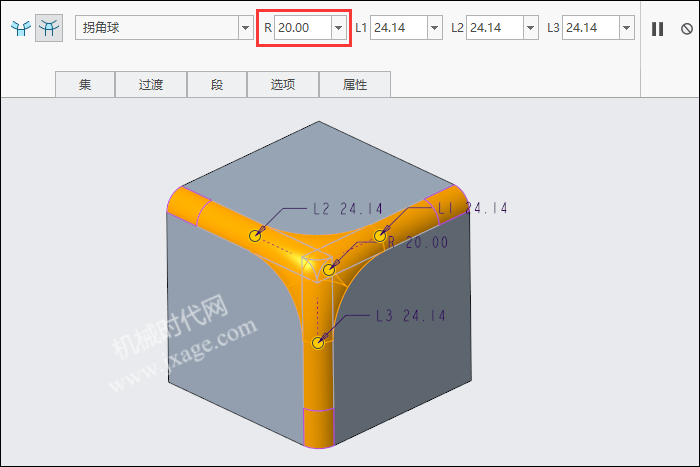

3.设置拐角球的半径,这里输入20,注意:输入的值一定要大于交集中的最大半径值。

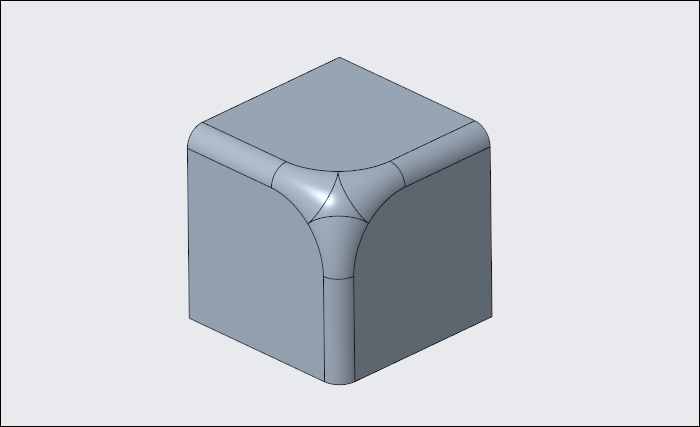

4.完成。

我个人认为拐角球的作用有两方面的作用:一是通过在适当的位置使用拐角球,可以改善设计的外观,减少尖锐边缘的伤害风险;二是可以改善模型的加工成形难度,比如可以改善注塑或者吹塑加工的产品壁厚的均匀性。
