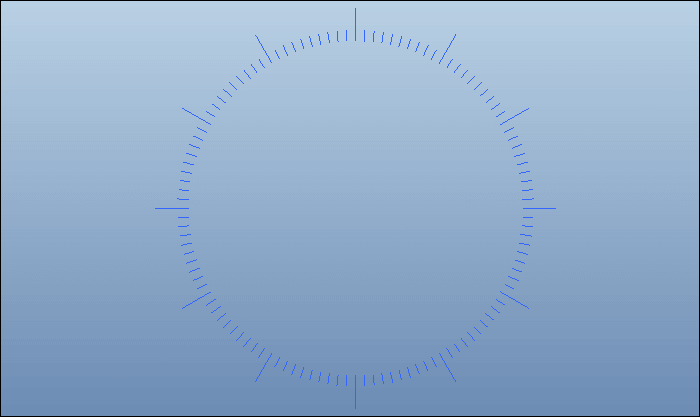

最终结果如下。
方法：

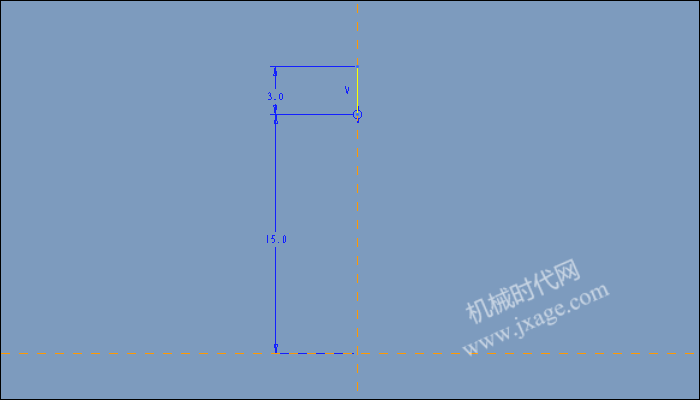

1.点击草绘，在TOP平面绘制如下的草绘。
绘制完成后，点击勾号退出。

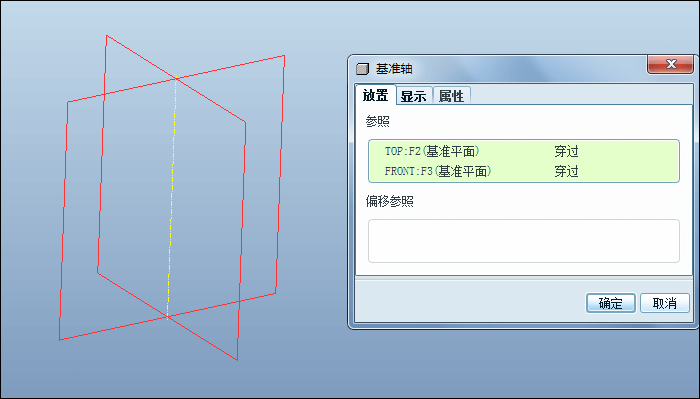

2.创建基准轴，如下图所示。

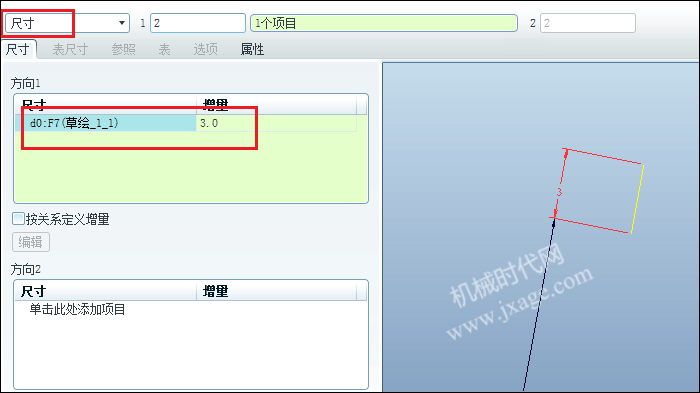

3.在模型树选择第一步创建的草绘，鼠标右击选择【阵列】，类型选择“尺寸”，选择尺寸3作为尺寸参照。

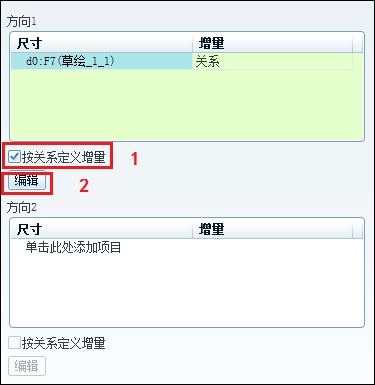

勾选按关系定义增量，点击【编辑】。

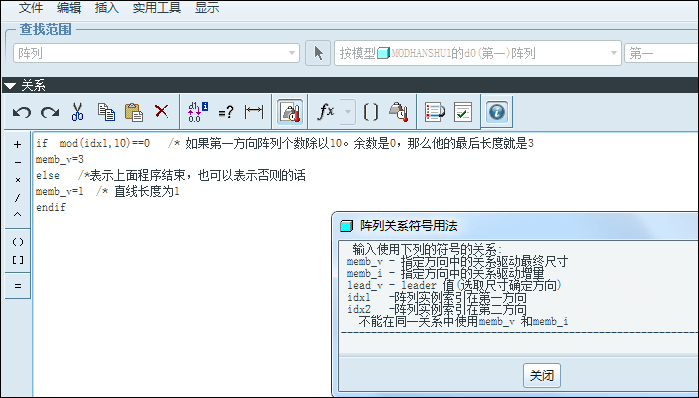

4.在【关系】窗口中添加如下的关系：
if mod(idx1,10)==0 /* 如果第一方向阵列个数除以10。余数是0，那么他的最后长度就是3
memb_v=3
else /*表示上面程序结束，也可以表示否则的话直线长度为1
memb_v=1
endif
点击确定。

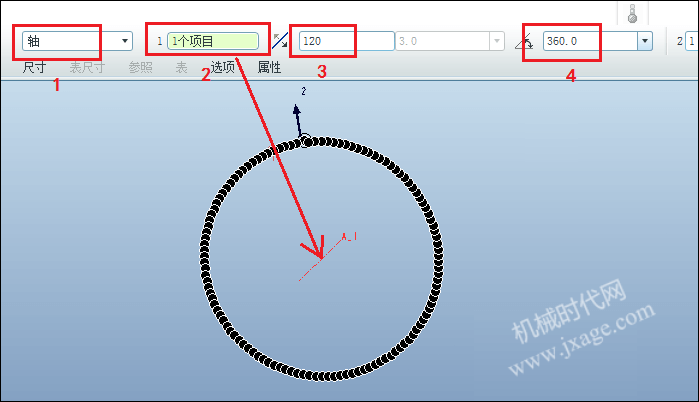

5.将阵列类型选择“轴”，因为在轴阵列不能添加关系，因此我们先在尺寸阵列中添加关系，再转为轴阵列。阵列控制面板按照下图设置。
完成。
