SolidWorks建模练习(98):视觉误差

  • 1,068 次阅读
  • 阅读模式

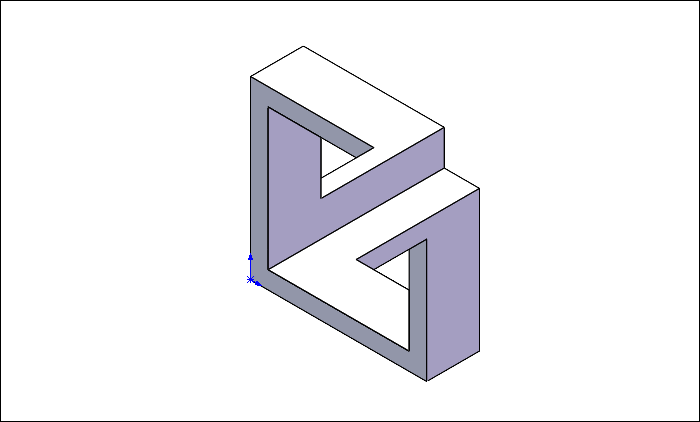

最终结果如下图所示:

文章末尾下载模型

方法:

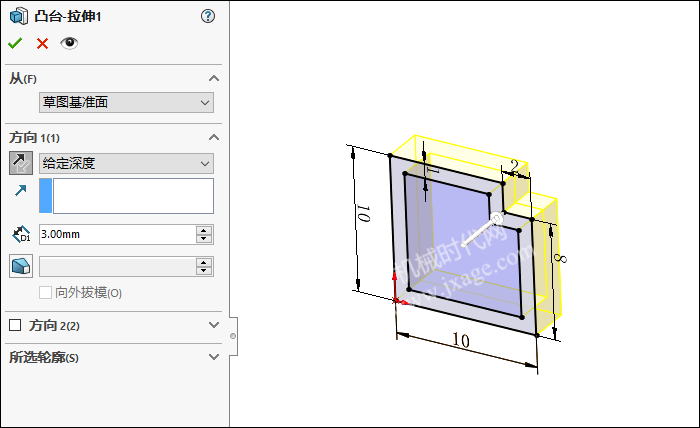

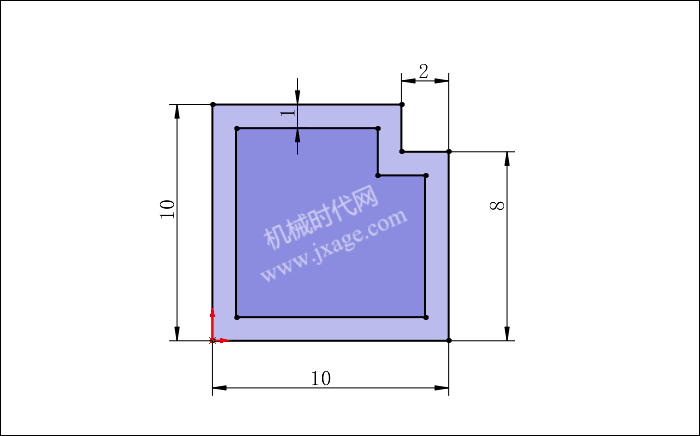

1.点击拉伸凸台/基体,在前视基准面上绘制如下图所示的草图。

设置拉伸深度为3mm。

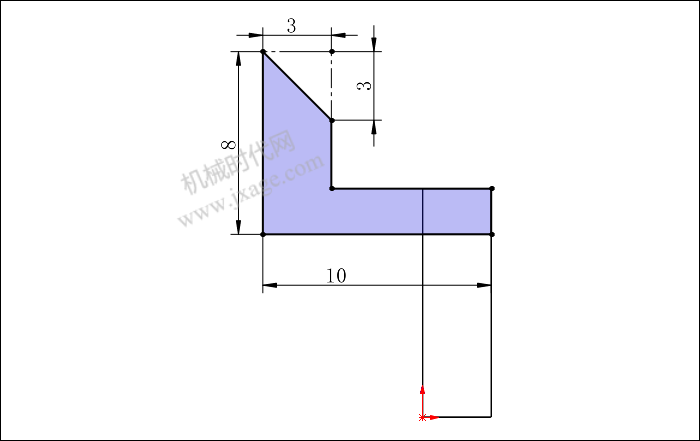

2.点击拉伸凸台/基体,在下图所示的面上绘制如下图所示的草图。

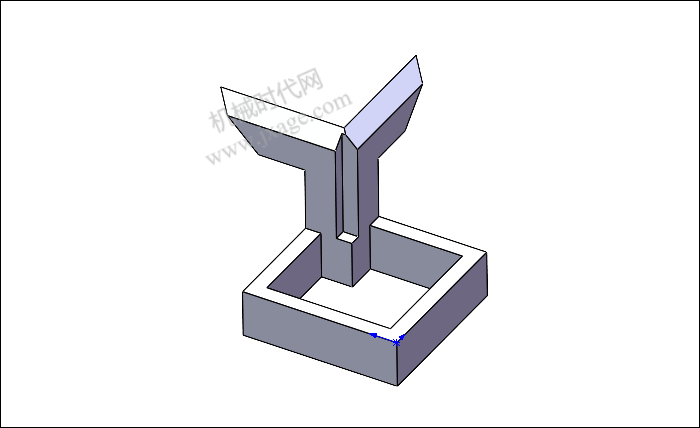

设置拉伸深度为1mm,勾选“合并结果”。

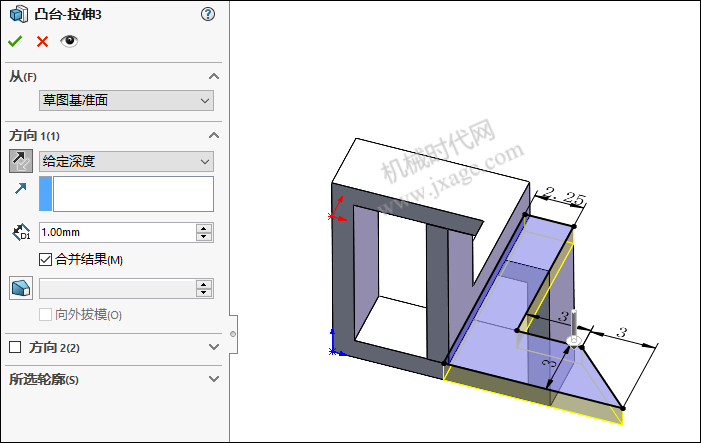

3.点击拉伸凸台/基体,在下图所示的面上绘制如下图所示的草图。

设置拉伸深度为1mm,勾选“合并结果”。

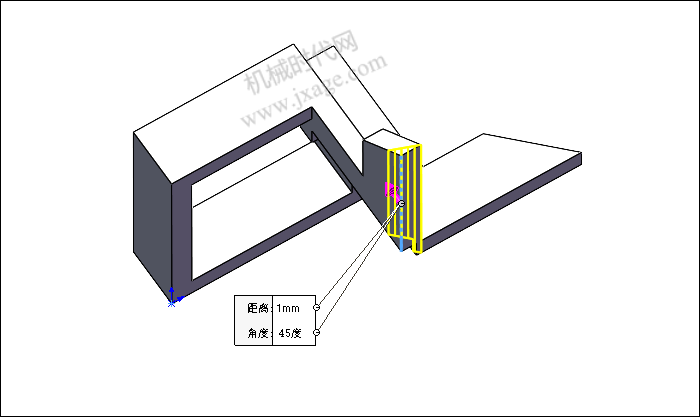

4.倒角。

5.倒角。

6.倒角完成。

7.按快捷键Ctrl+7,转到等轴侧视图。

8.渲染完成。

模型下载:
