Creo三维建模(61):花瓣

  • 1,640 次阅读
  • 阅读模式

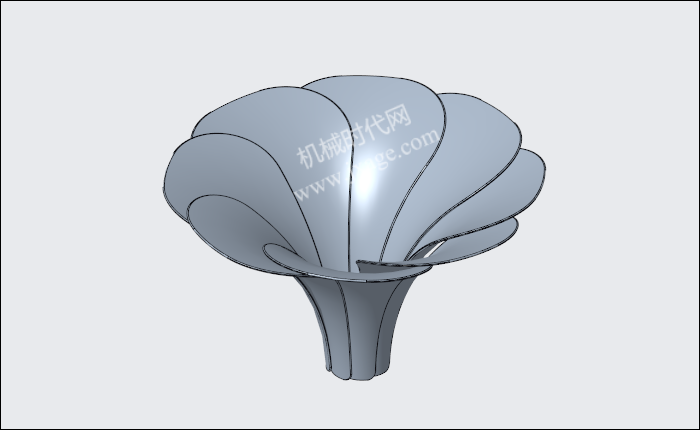

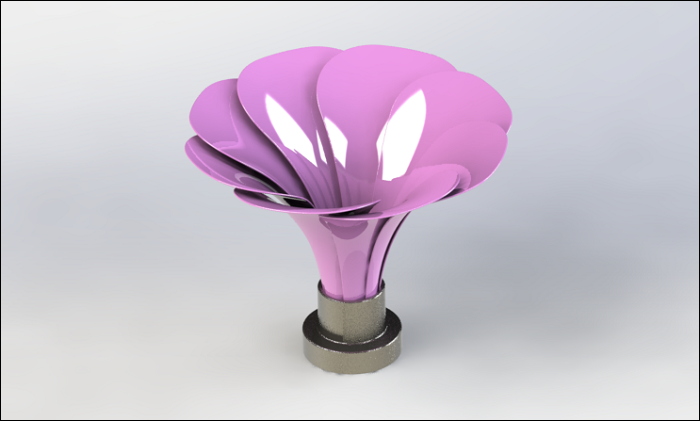

最终结果如下图所示:

文章末尾下载模型

方法:

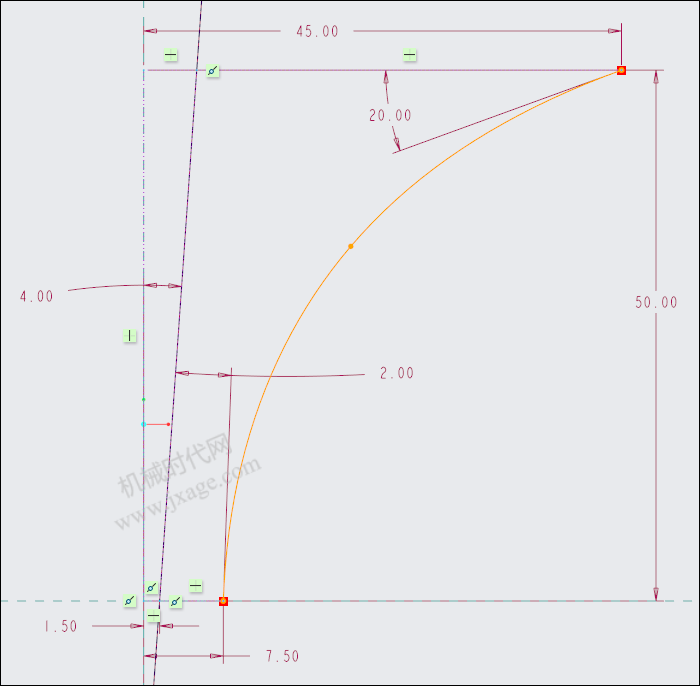

1.点击旋转,在FRONT平面上绘制如下图所示的草图(旋转轴为与竖直线呈4°夹角的中心线)。

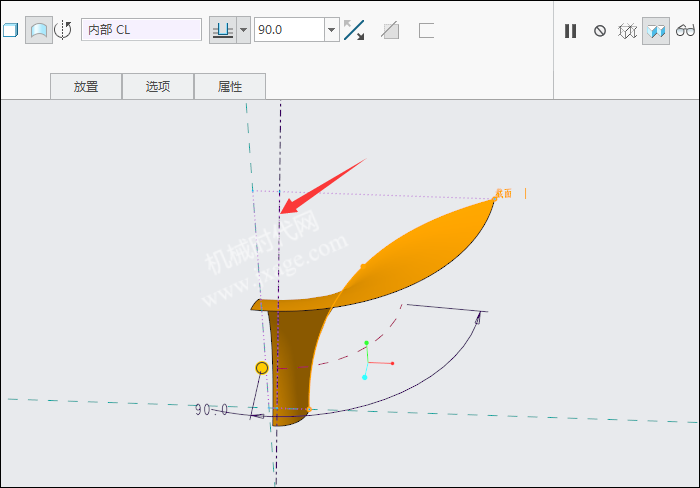

旋转轴选择为下图红色箭头所指的中心线,旋转设置旋转角度为90°。

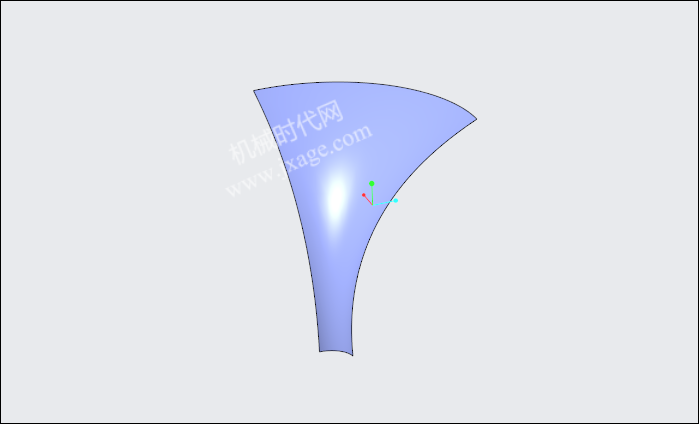

点击勾号完成。

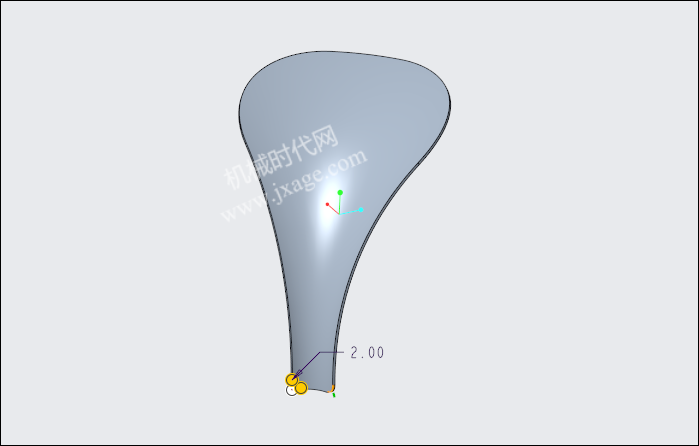

2.加厚曲面,厚度为0.5mm。

3.倒圆角。

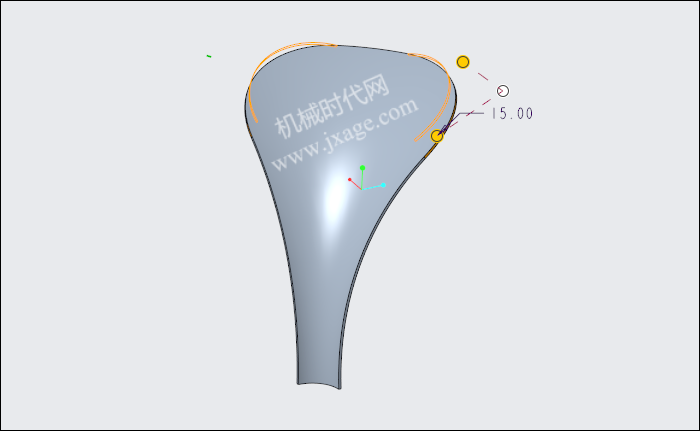

4.倒圆角。

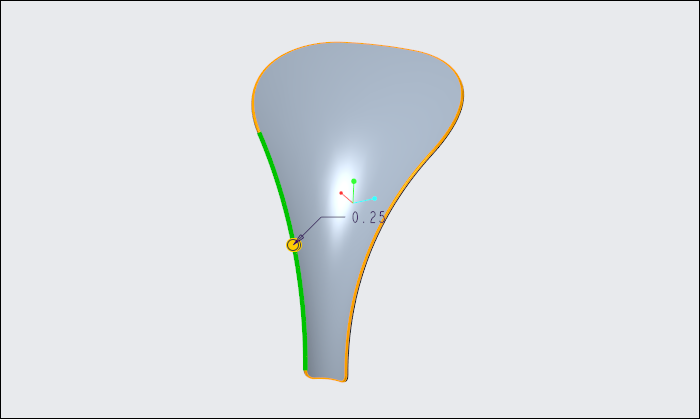

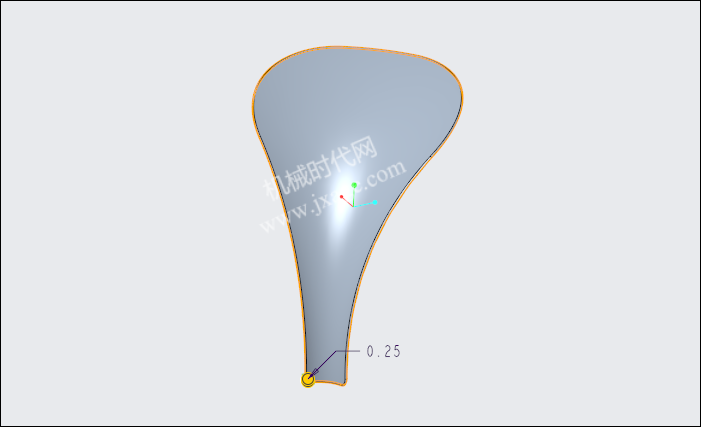

5.倒圆角。

6.倒圆角。

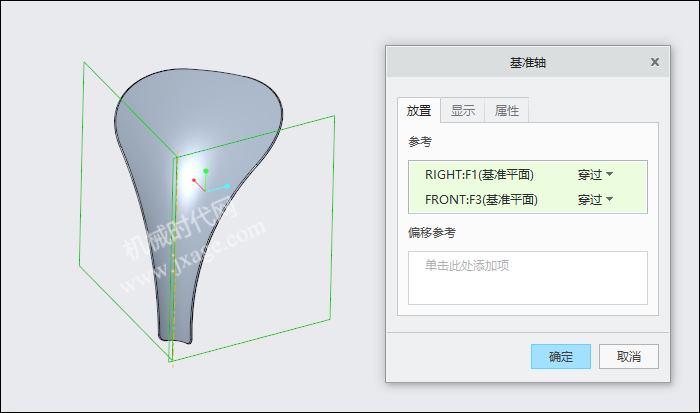

7.创建基准轴1。

8.选中整个模型,点击“几何阵列”,类型选择“轴”,选择上一步创建的基准轴作为参考,阵列数量为8,均匀分布。

点击勾号完成阵列。

9.点击拉伸,在TOP平面绘制如下图所示的草图。

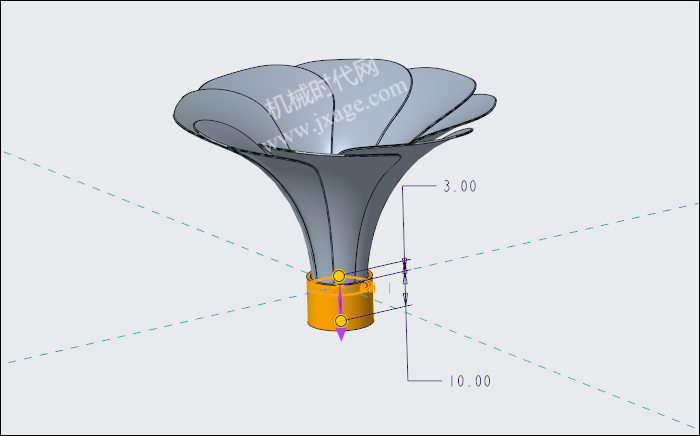

设置拉伸侧1为3mm,拉伸侧2为10mm,如下图所示,点击勾号完成。

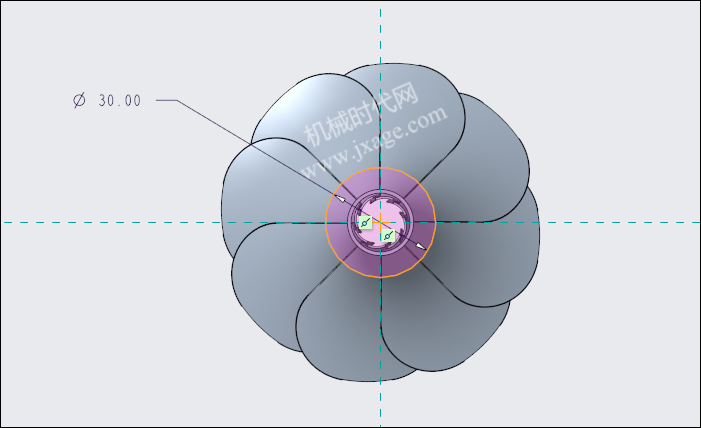

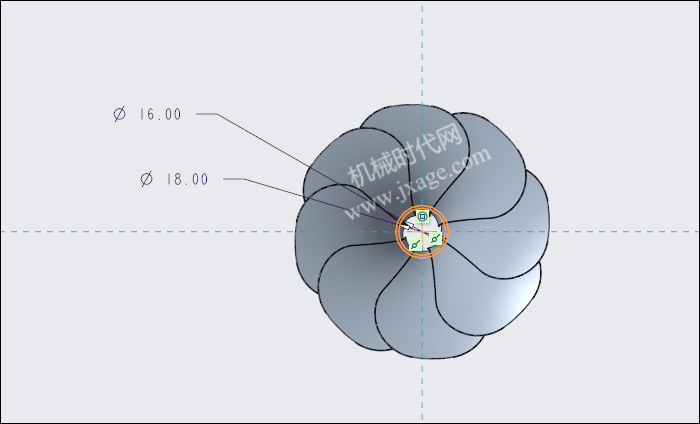

10.点击拉伸,在零件的端面上绘制如下图所示的草图。

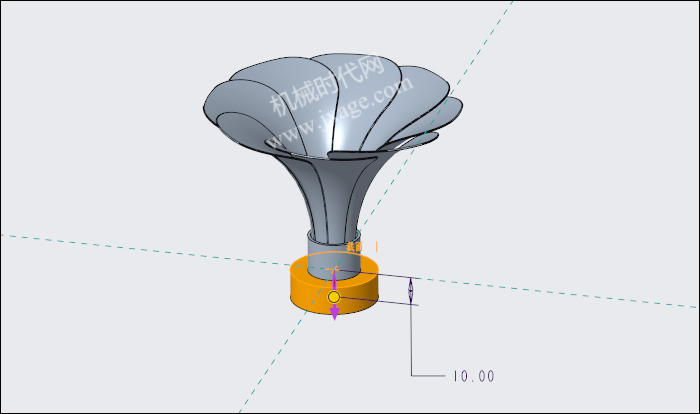

设置拉伸深度为10mm。

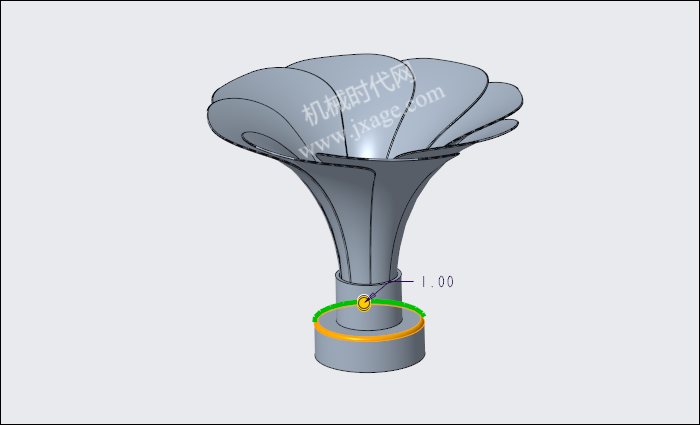

11.倒圆角。

12.完成。
