SolidWorks竞赛练习题(7)

完成结果:

文章末尾下载模型和练习题

方法:

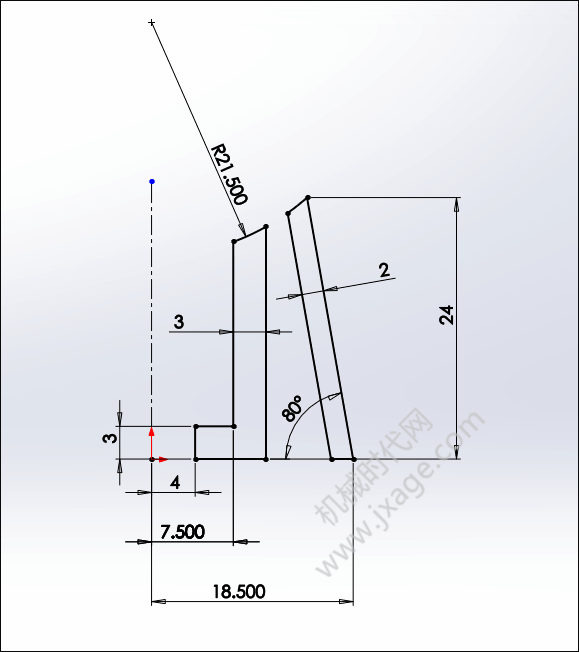

1.点击“旋转凸台/基体”,在前视基准面绘制如下图所示的草图。

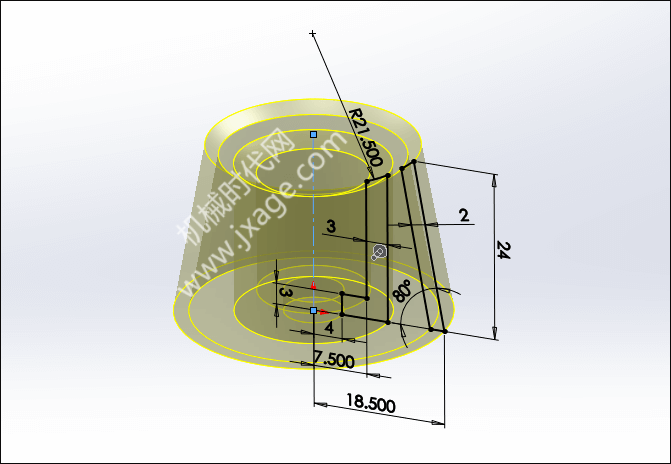

预览。

2.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

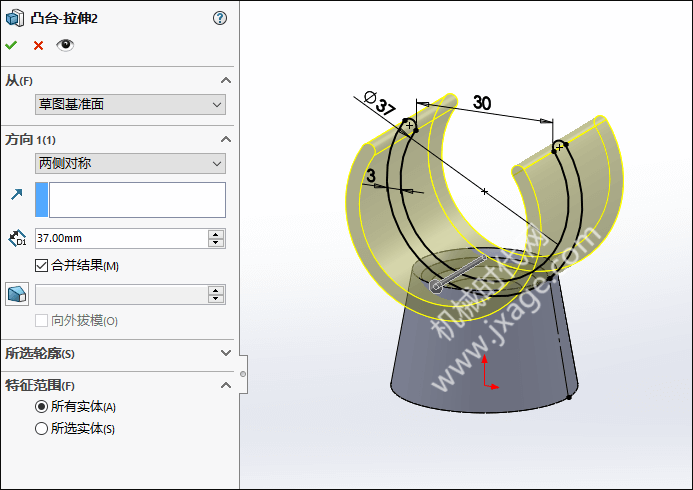

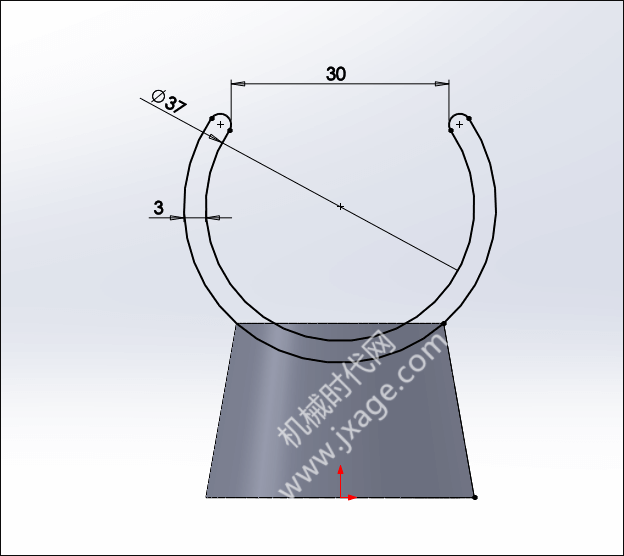

两侧对称拉伸,如下图所示。

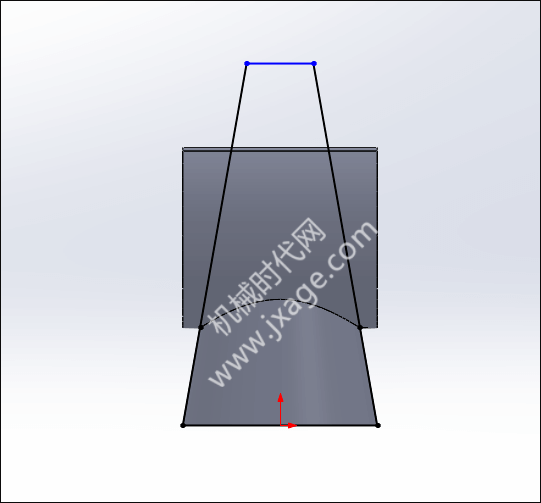

3.点击“拉伸切除”,在模型上绘制如下图所示草绘。

两侧对称拉伸切除。

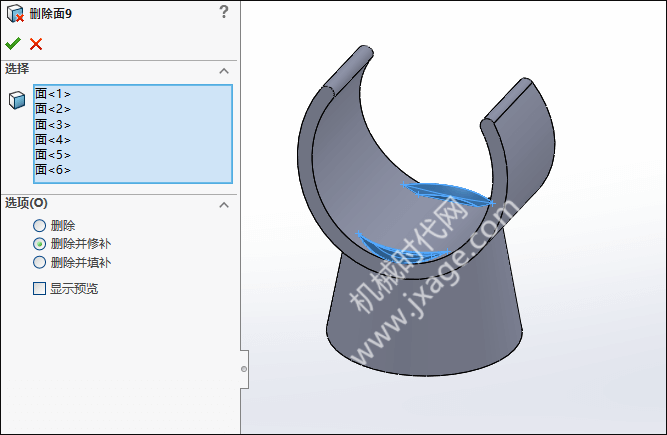

4.点击【插入】-【面】-【删除】,选择如下图所示的需要进行删除的面,在选项中选择“删除并修补”。

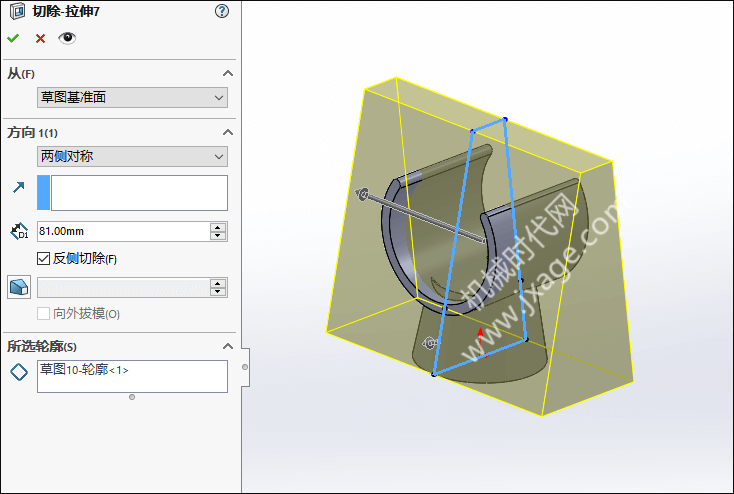

5.点击“拉伸切除”,在模型上绘制如下图所示草绘。

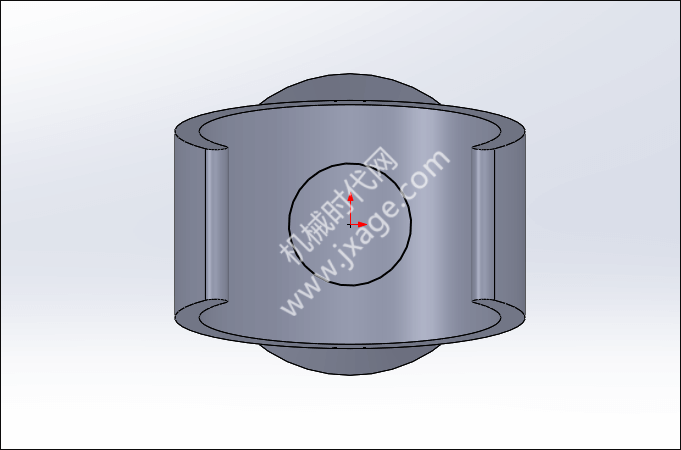

按照如下图所示进行拉伸切除。

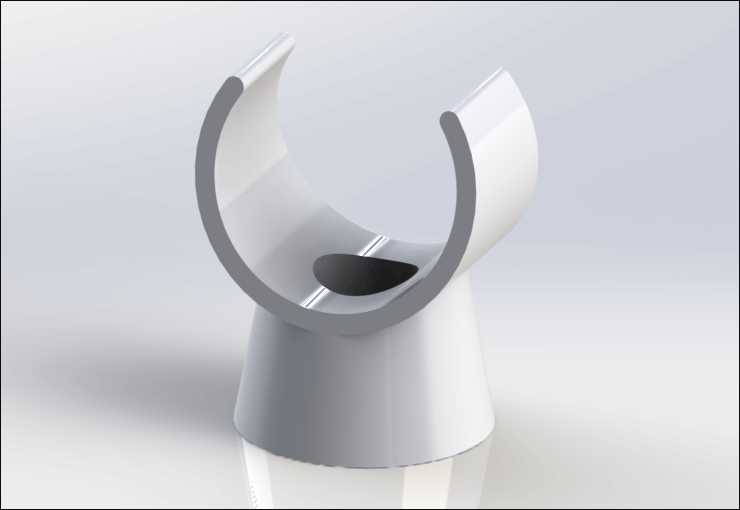

6.完成。
