Proe/Creo建模的几个提高效率的小技巧(6)

一、技巧1:复制外部模型几何

我么可以利用现有的外部模型作为参考,复制外部的几何特征,极大的提高建模的效率。

方法:

1.首先我么新建一个零件。

2.点击复制几何,取消激活“仅限发布几何”按钮,打开一个我们想要参考的外部模型。

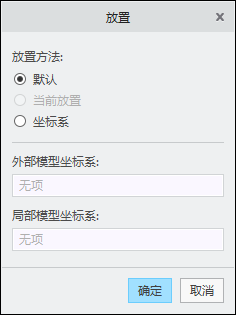

3.放置方法可以选择默认,点击确定。

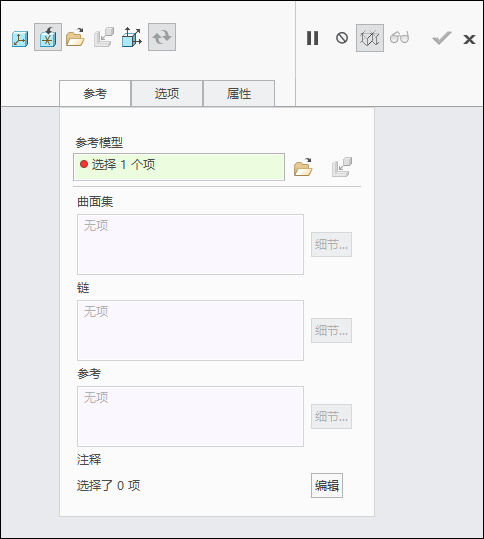

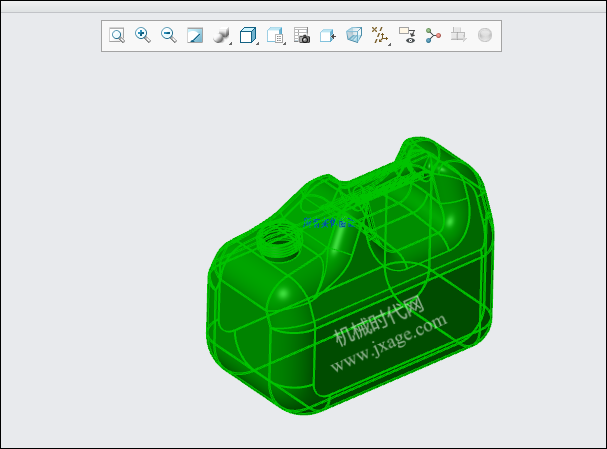

4.在软件视图区的右上角会出现一个小窗口。

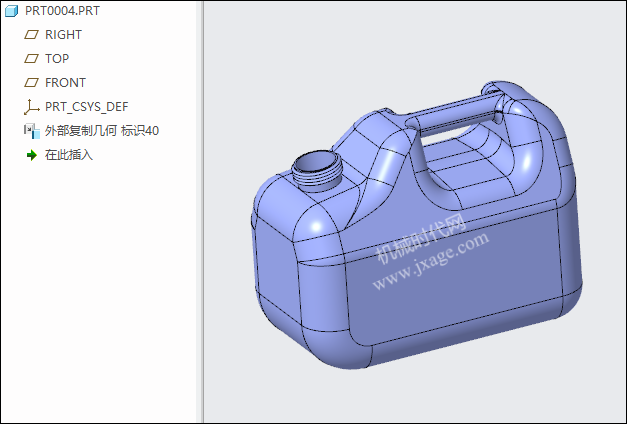

我们可以激活“曲面集”、“链”或者“参考”即可将外部模型的几何特征复制到当前模型中。

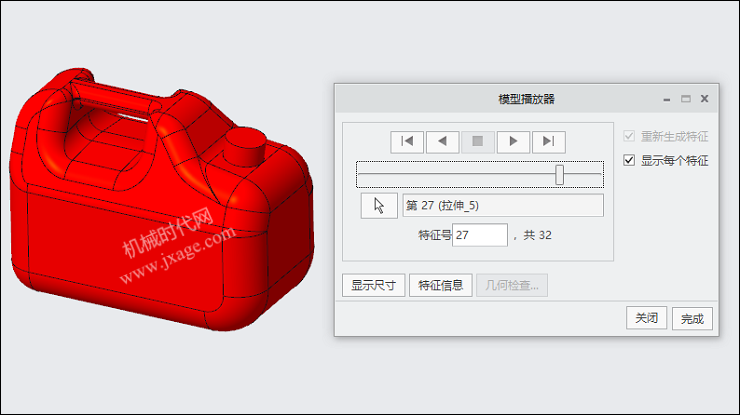

二、技巧2:单步播放追踪文件

将配置选项 set_trail_single_step 设置为yes(默认为no), 按下 ENTER 键可启用一个要单步执行的追踪文件。

三、技巧3:自定义草绘器

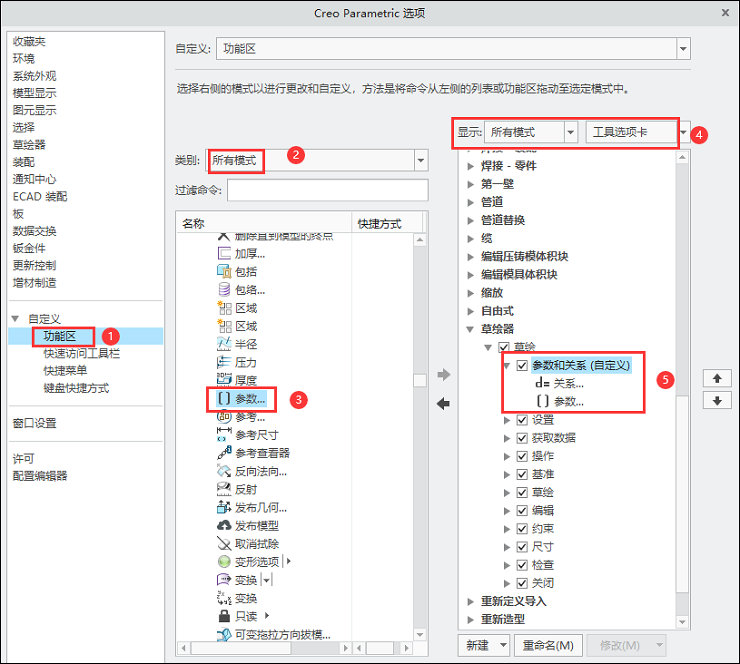

1.在默认情况下,每次添加关系都要到工具下面找到关系式按钮,不是很方便。我们可以自定义草绘器,这样可以很快找到关系式按钮。

直接在草绘器中找到关系和参数按钮。

四、技巧4:注释设置超链接

方法

1.首先点击“FLAT TO SCREEN”按钮,即将注释显示为与屏幕平行。

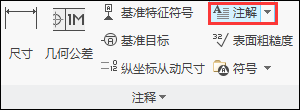

2.点击“注释”按钮,如下图所示。

3.输入文字,这里小编输入:机械时代网。

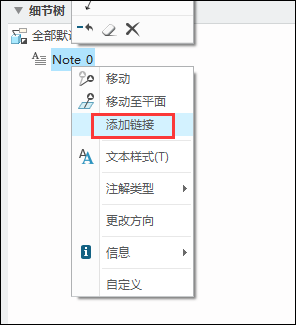

4.可以双击注释或者在细节树上选中注释,然后鼠标右键选择“添加链接”,如下图所示。

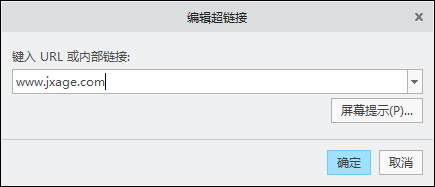

5.输入网址,如下图所示。

完成。

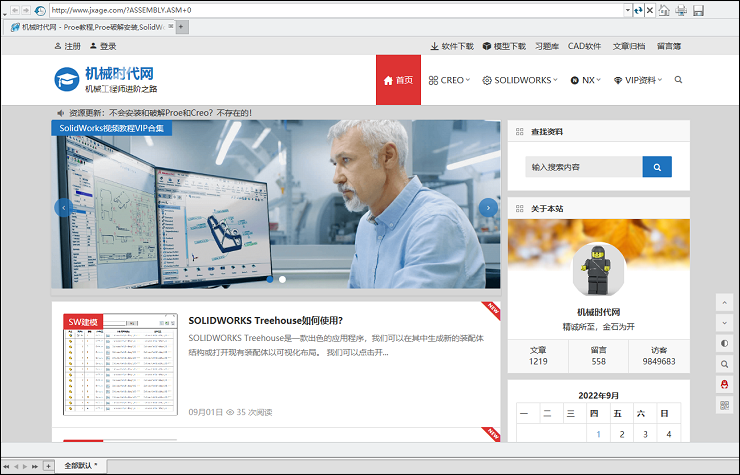

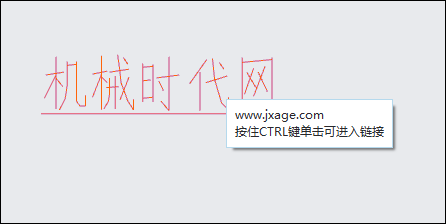

这样我们按住CTRL键然后点击注释即可打开网址。
