SolidWorks建模练习（45）：回形针

文章末尾下载模型

方法：

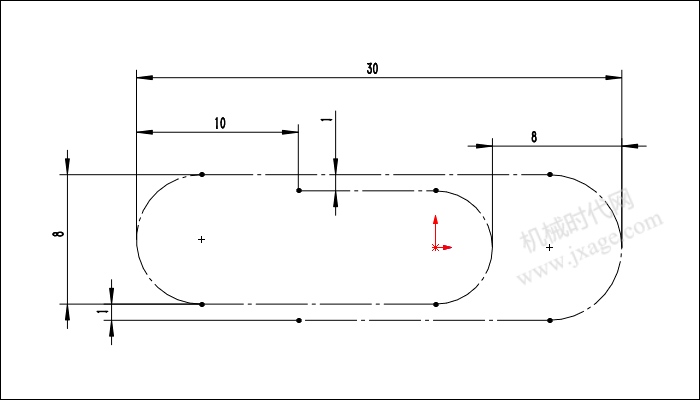

1.点击草图按钮，在上视基准面上绘制如下图所示的草图。

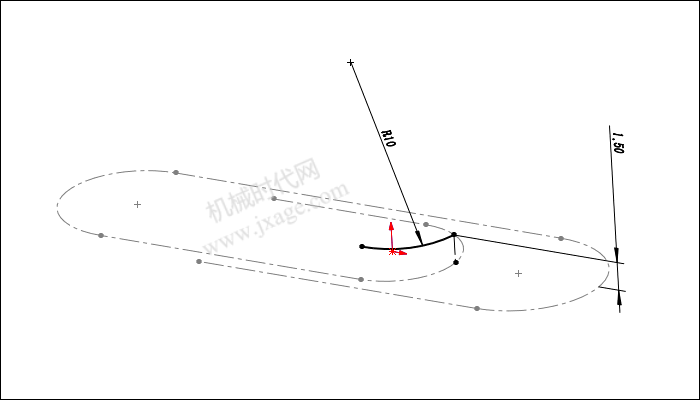

2.再次点击草图按钮，在前视基准面上绘制如下图所示的草图。

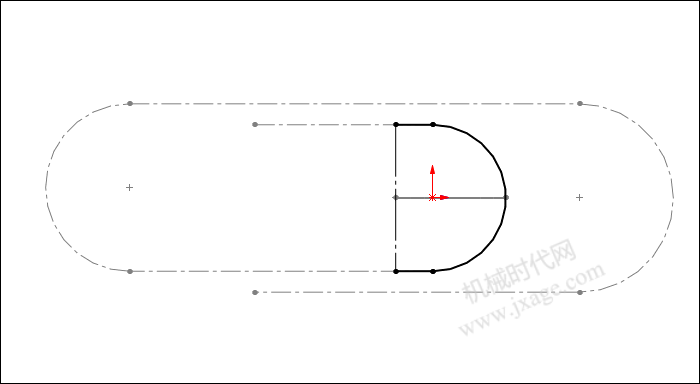

3.点击草图按钮，在上视基准面上绘制如下图所示的草图。

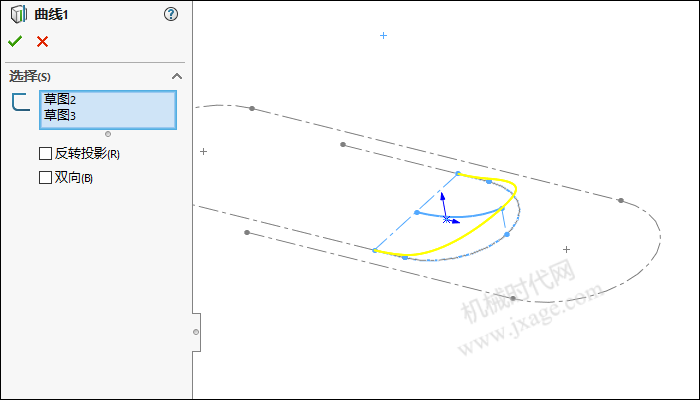

4.点击“插入”-“曲线”-“投影曲线”，依次选择草图2和草图3，点击勾号完成。

5.创建基准面1。以右视基准面为参考，创建出如下图所示的基准面。

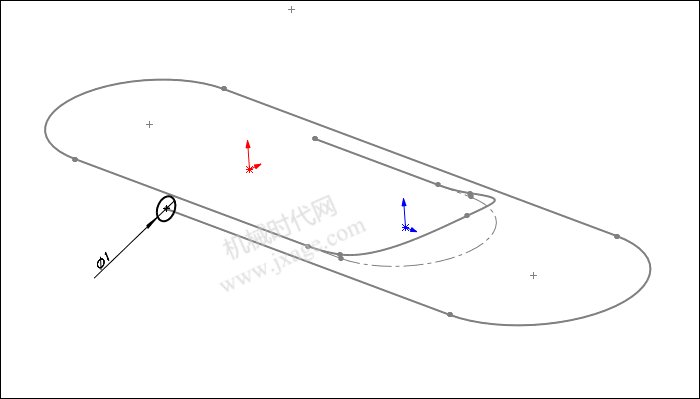

6.点击草图按钮，在上一步创建的基准面上绘制如下图所示的草图。

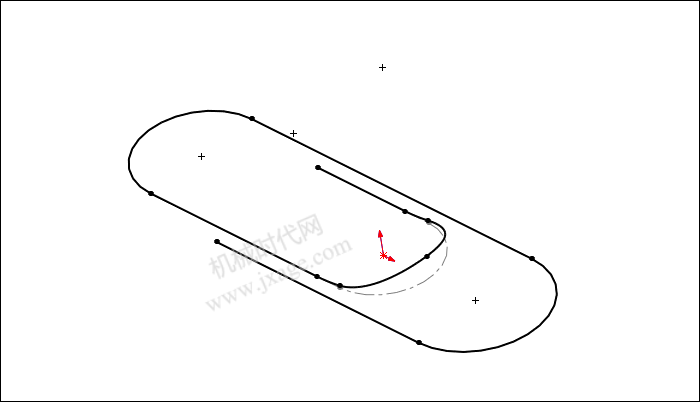

7.点击3D草图，创建出如下图所示的3D草图。

8.点击扫描按钮，选择选择上一步创建的3D草图作为扫描的路径，选择步骤6创建的草图作为扫描的轮廓，点击勾号完成。

9.渲染完成。

模型下载：
