SolidWorks镜像零部件如何使用?

  • 207 次阅读
  • 阅读模式

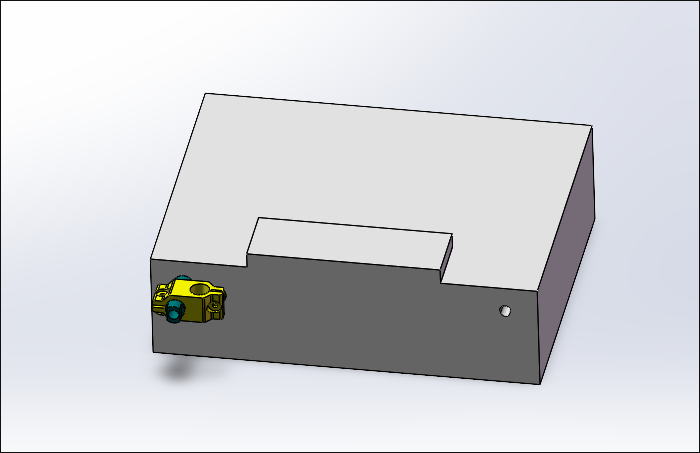

在SolidWorks中,很多装配体中有不同程度的对称关系。零部件和子装配体能够通过镜像来反转它们的方向,这样就能产生“镜向”零件。下面将简单介绍如何在SolidWorks使用镜像零部件命令,以下图为例。

方法:

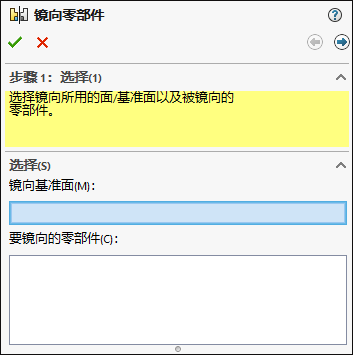

1.点击“插入”-“镜像零部件”,弹出如下图所示的窗口。

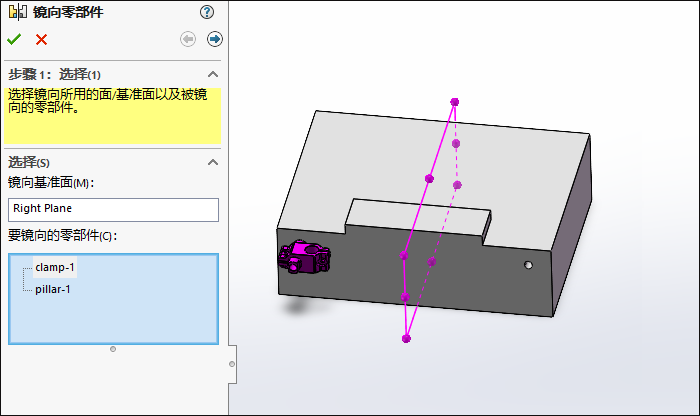

选择Right基准平面作为镜像基准面,选择下图的clamp和pillar零件作为要镜像的零部件,然后点击窗口右上角的蓝色箭头按钮。

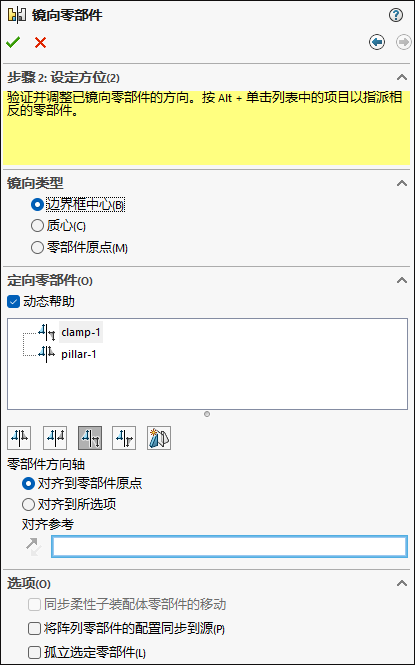

2.有三种方式可以控制零部件的位置:

  1. 边界框中心:

    定位镜向,以便围绕镜向基准面镜向所选零部件的边界框中心。

    对非对称零部件使用此选项。 它将镜向部件包含在边界框内并计算相对于边界框中心的方位。

  2. 质量中心:定位镜向,以便围绕镜向平面来镜向所选零部件的质量中心。
  3. 零部件原点:绕选定参考基准面的零部件原点镜向零部件实例。

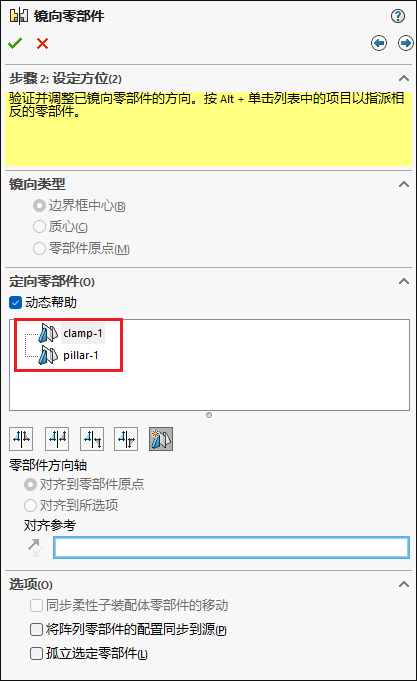

窗口上方的信息提示我们按住Alt+单击列表中的零件项目以指派相反的零部件,此时我们可以看到窗口右上角的“向右箭头”被激活。我们还可以勾选“动态帮助”选项,然后将鼠标悬停在控件上以显示这些图标的意义。

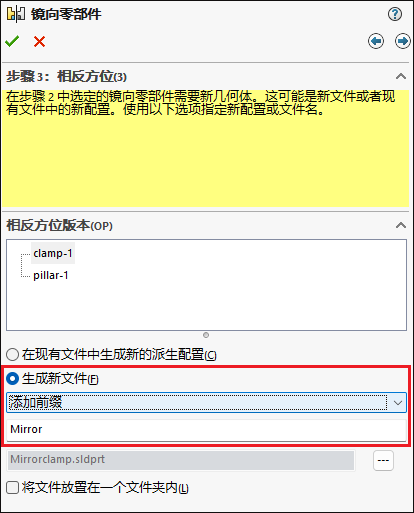

3.点击窗口右上角的“向右”箭头,我们可以看到如下图所示的内容。我们可以对每个零件添加后缀和前缀来生成新的零部件。

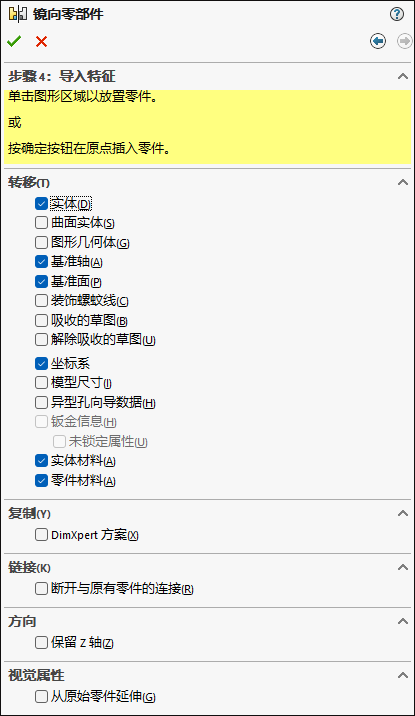

4.点击窗口右上角的“向右”箭头。

  1. “转移” 下,从源部件中选取要包含在新文件中的任意项目组合。比如基准轴、基准面、自定义属性、草图和模型尺寸等项目。

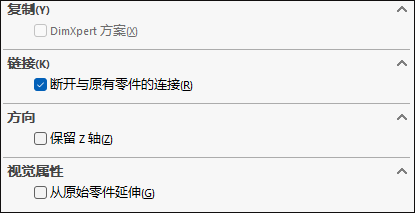

  2. 如果要在不影响原始零件的情况下独立编辑镜像零件的特征,可以在“链接”下单击“断开原始零件的链接”。
  3. 注意:一旦断开原始链接,就无法恢复。

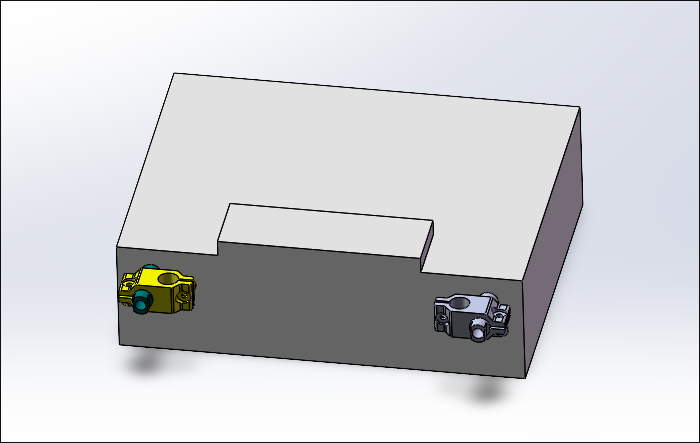

5.完成。

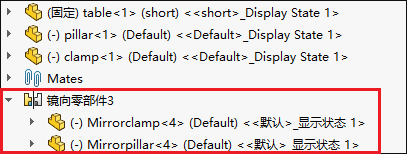

我们可以在设计树中看到镜向的零部件。
