SOLIDWORKS 链接数值和全局变量有什么区别?

SOLIDWORKS 2010引入了全局变量的概念,它是一个不错的功能,通过定义一个变量用于驱动尺寸。

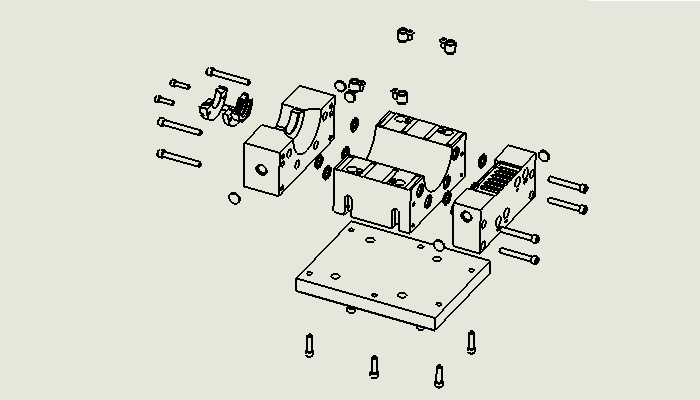

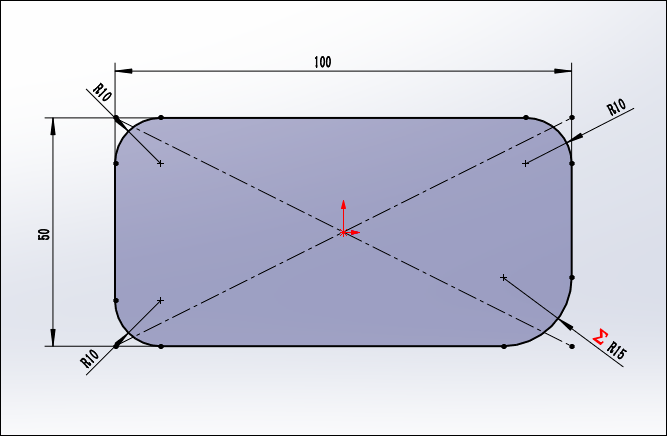

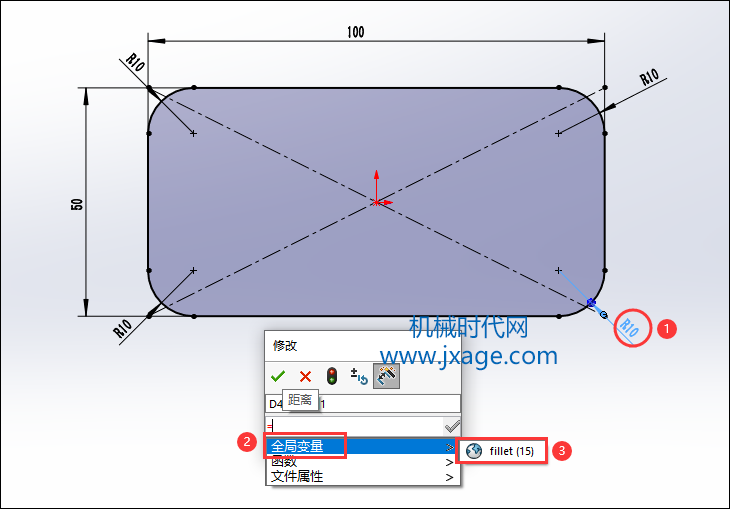

1.如下图所示我们先定义一个全局变量。

全局变量有一个缺点就是它一次只能应用于一个尺寸。当我们需要驱动多个尺寸时,操作起来比较麻烦。

尺寸若被应用了全局变量,会在尺寸的左侧多一个红色的字符。

2.链接数值的主要优点是它可以一次应用于多个尺寸。那么如何链接数值呢?

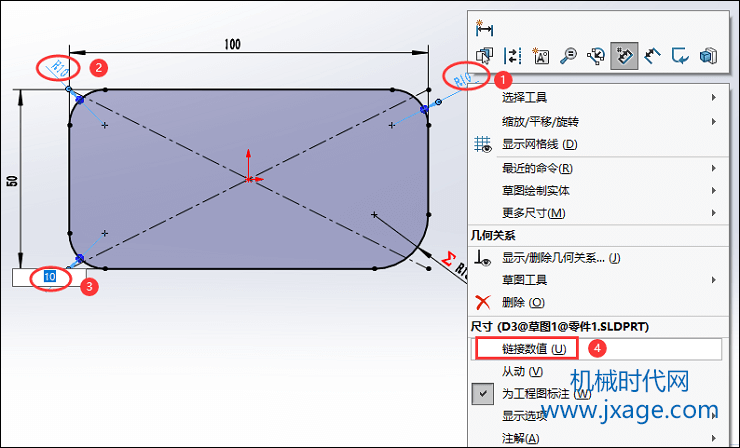

操作方法就是使用Ctrl键选择多个尺寸,选择所有尺寸后,鼠标右键单击并从快捷菜单中选择“链接数值”即可。

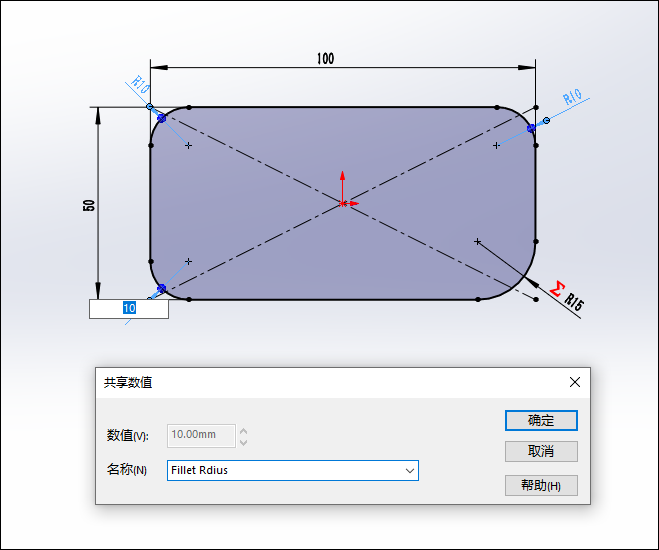

在共享数值对话框中,为链接值输入名称。

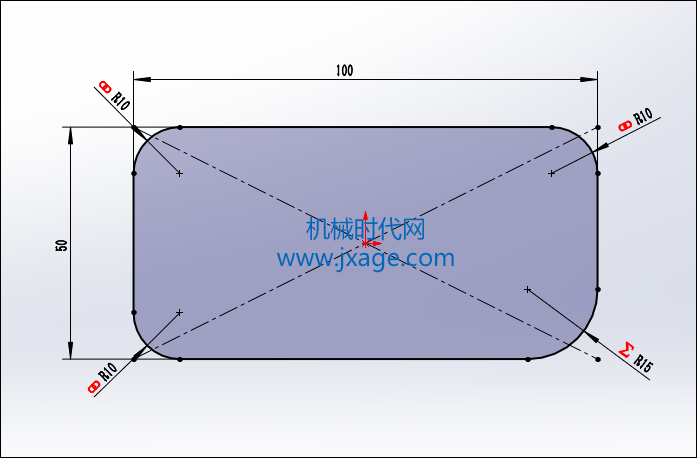

被链接数值的尺寸左侧会多出一个红色的类似无穷大的图标表示。

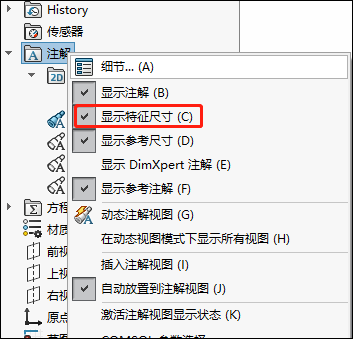

3.在有些尺寸可能属于不同特征的情况下,并非所有的尺寸都可见。这时我们可以通过鼠标右键单击 Feature Manager 中的注解并选择显示特征尺寸来解决。

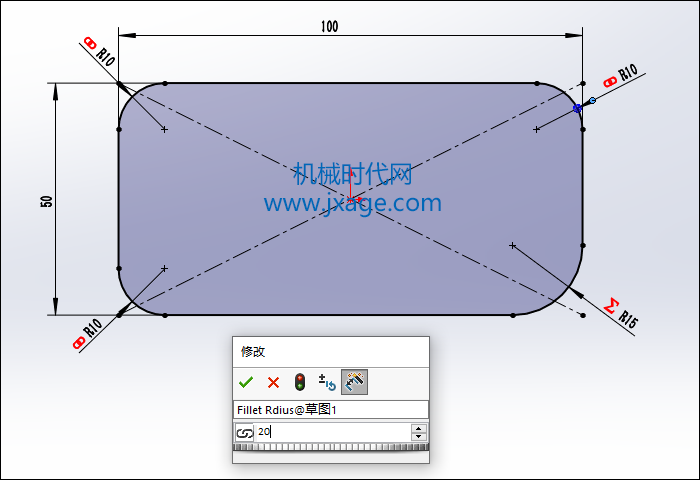

4.修改链接数值。链接数值图标也将出现在修改尺寸对话框中,修改任何一个链接数值的尺寸,将更新所有链接数值的尺寸。

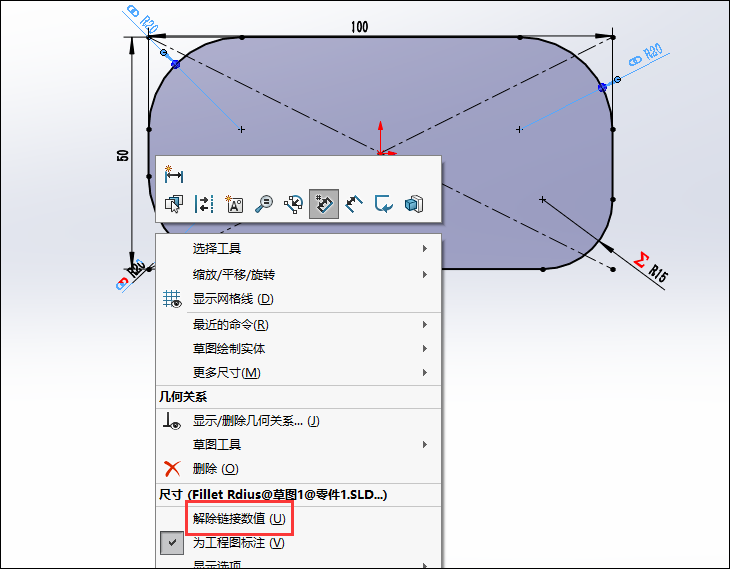

5.解除链接数值。我们可以通过选择一个或多个链接数值的尺寸,右键单击并选择取消链接数值来取消链接的尺寸。
