Proe三维建模(32):扭簧

ZDJ
管理员
1321
文章
0
粉丝
Creo建模59,84321字数 276阅读模式

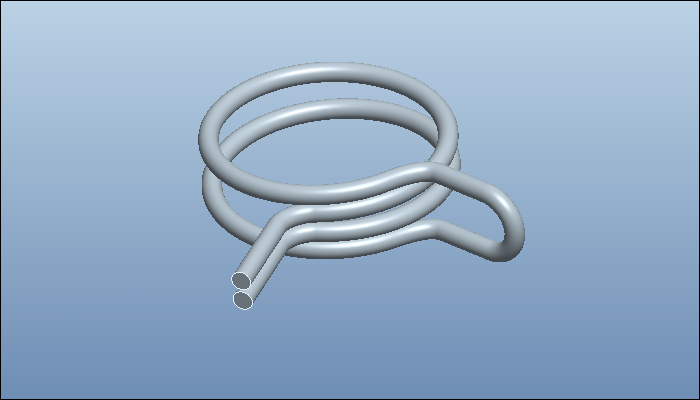

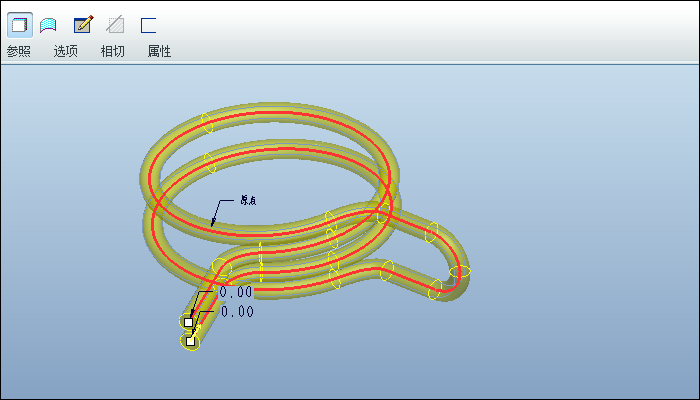

最终结果如下图所示。

Proe三维建模(32):扭簧-图片1

方法:

1.点击【插入】-【螺旋扫描】-【曲面】,绘制如下图所示的扫引轨迹。

Proe三维建模(32):扭簧-图片2

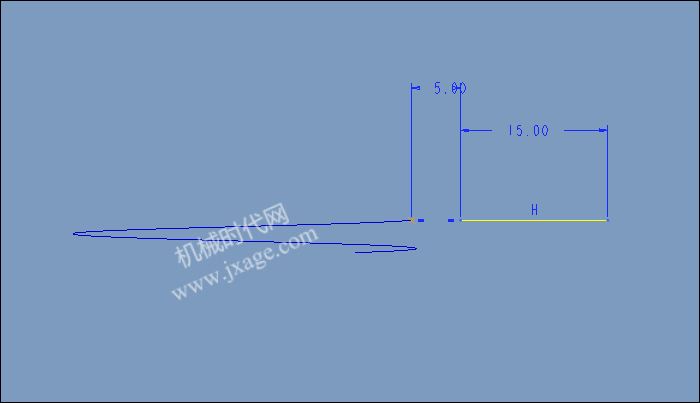

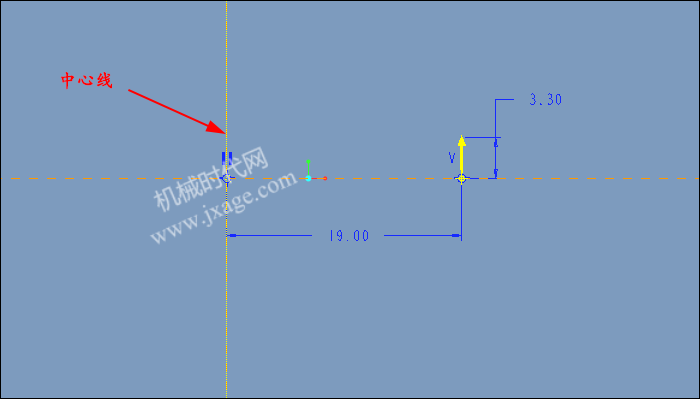

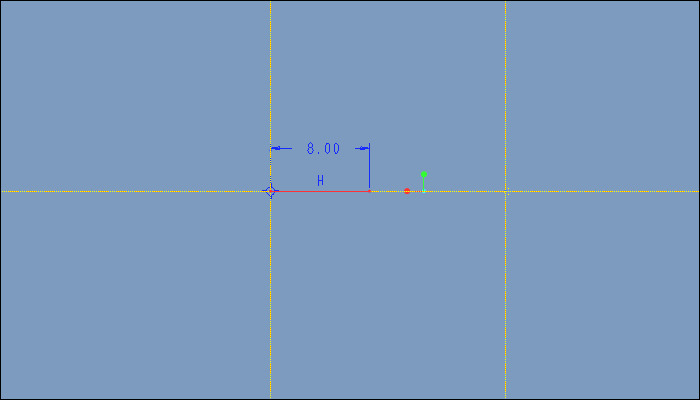

绘制如下图所示的扫描截面。

Proe三维建模(32):扭簧-图片3

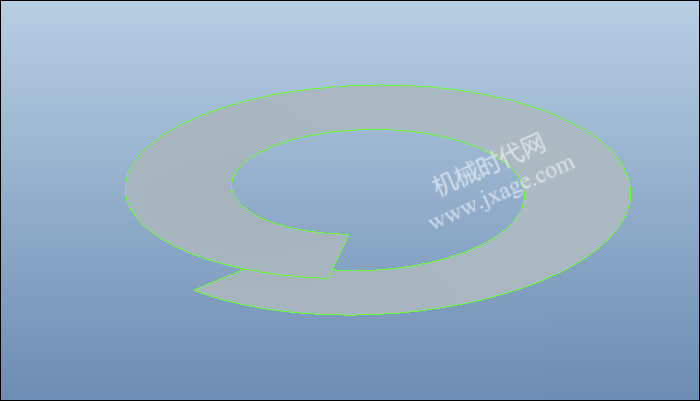

完成。

Proe三维建模(32):扭簧-图片4

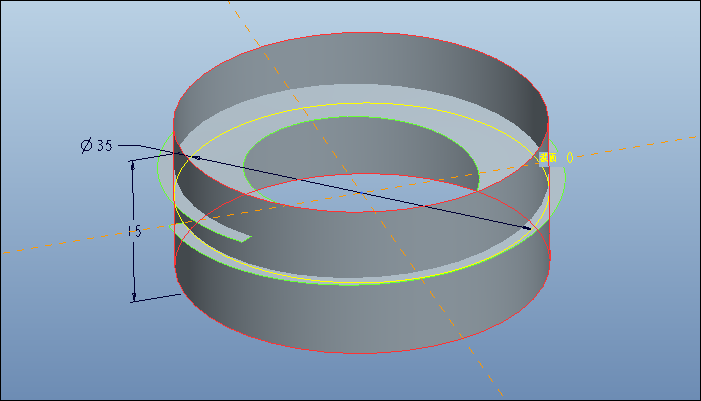

2.点击拉伸,类型选择“曲面”,对称拉伸15。

Proe三维建模(32):扭簧-图片5

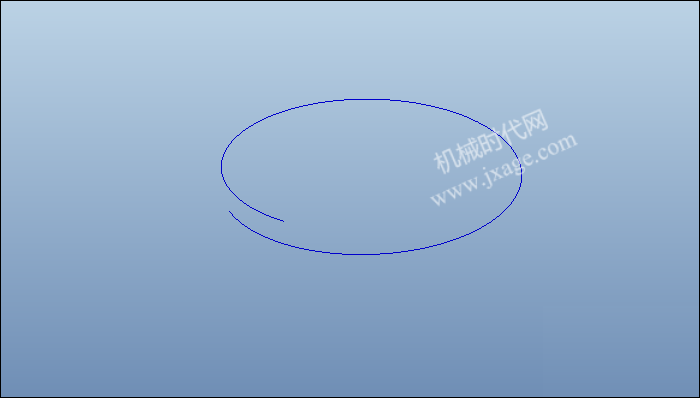

3.按住ctrl依次选择螺旋扫描和拉伸特征,点击【编辑】-【相交】,创建出下面的曲线。

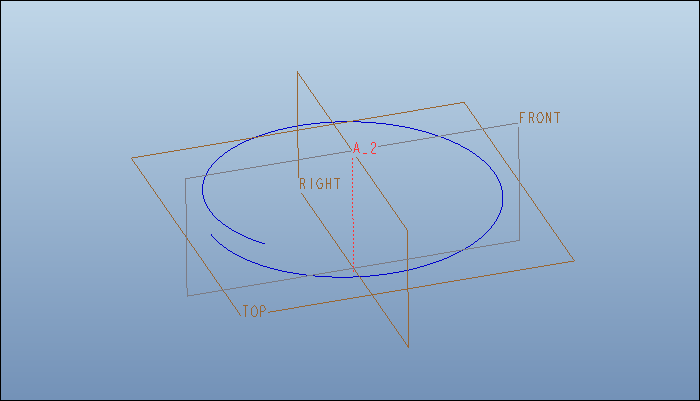

Proe三维建模(32):扭簧-图片6

4.创建基准轴,如下图所示。

Proe三维建模(32):扭簧-图片7

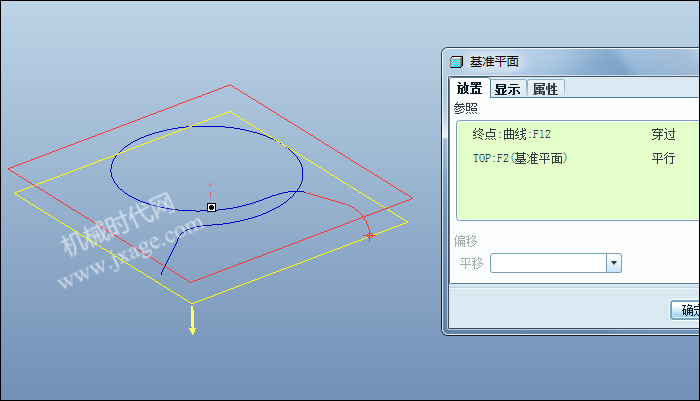

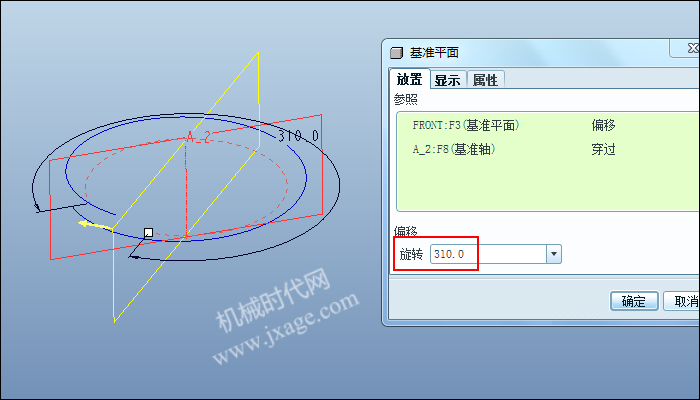

5.创建两个基准面,如下图所示。

Proe三维建模(32):扭簧-图片8

Proe三维建模(32):扭簧-图片9

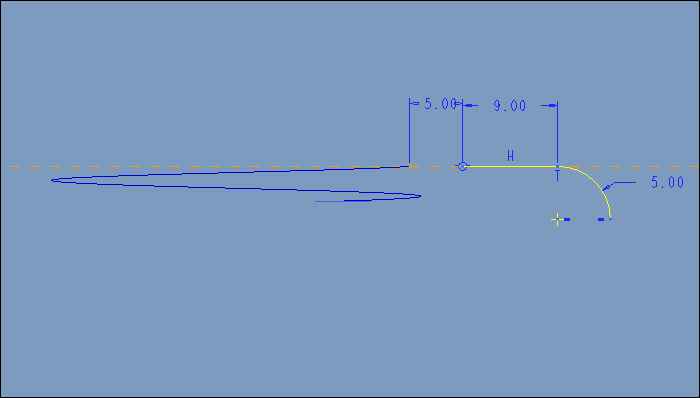

6.依次在上面的两个基准面上创建下面的草绘。

Proe三维建模(32):扭簧-图片10

Proe三维建模(32):扭簧-图片11

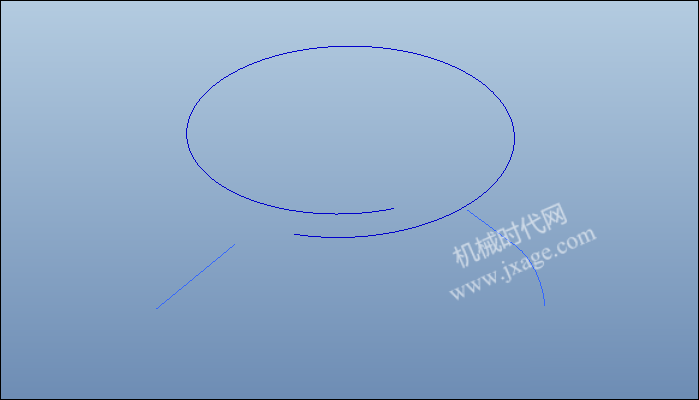

完成后如下图所示。

Proe三维建模(32):扭簧-图片12

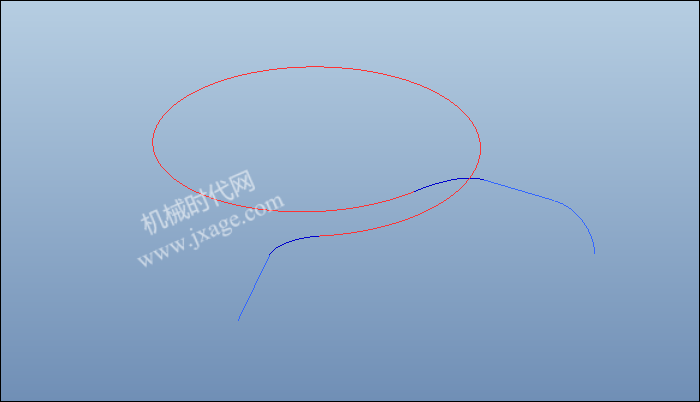

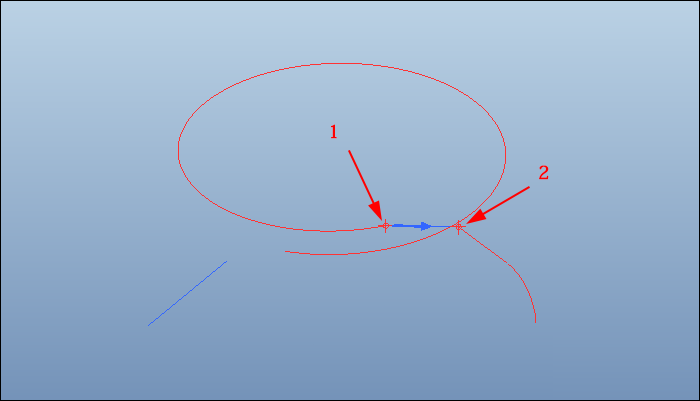

7.点击【曲线】-【通过点】-【完成】,依次选择下面的箭头所指的两个曲线端点。

Proe三维建模(32):扭簧-图片13

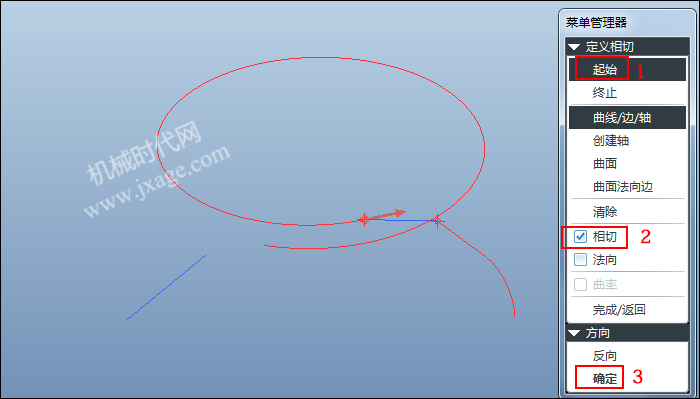

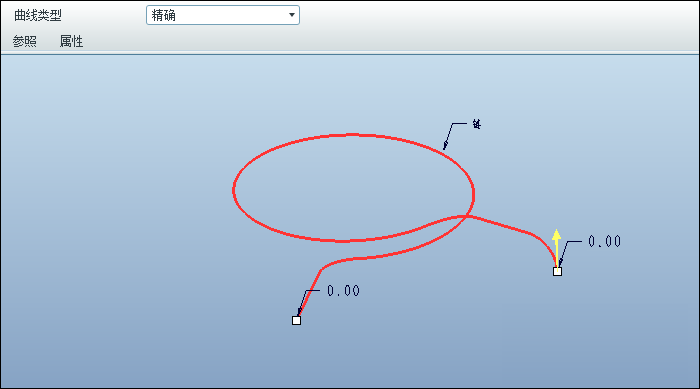

设置端点的约束为相切,如下图所示。

Proe三维建模(32):扭簧-图片14

Proe三维建模(32):扭簧-图片15

完成。

Proe三维建模(32):扭簧-图片16

8.复制曲线,如下图所示。

Proe三维建模(32):扭簧-图片17

9.创建基准平面为下一步的镜像做准备。

Proe三维建模(32):扭簧-图片18

10.将步骤8中的复制特征进行镜像。

Proe三维建模(32):扭簧-图片19

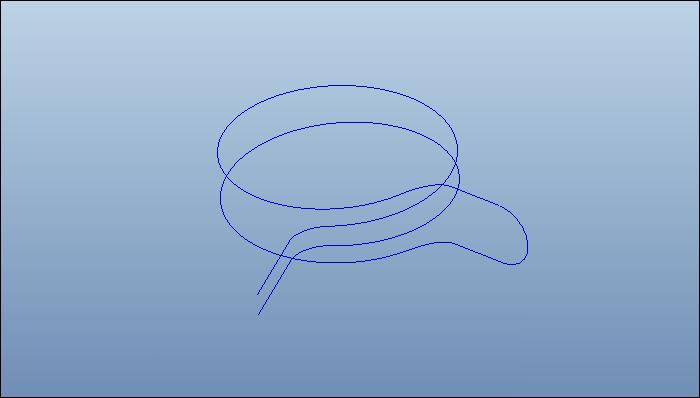

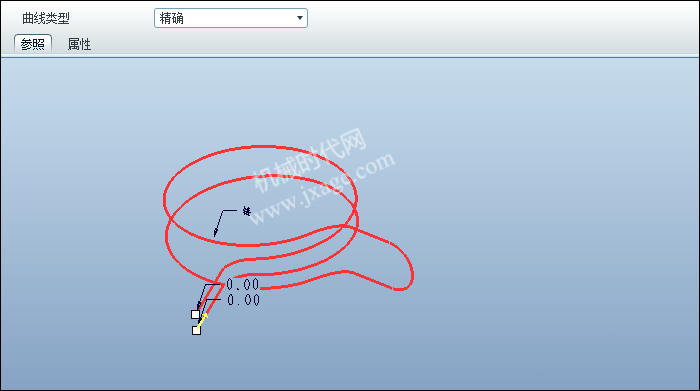

11.再次复制所有的曲线。

Proe三维建模(32):扭簧-图片20

12.点击可变截面扫描,选择上一步创建的复制特征为扫描轨迹,扫描的截面是一个直径为3的圆。

Proe三维建模(32):扭簧-图片21

完成。

Proe三维建模(32):扭簧-图片22
