Proe如何使用实体自由形状?

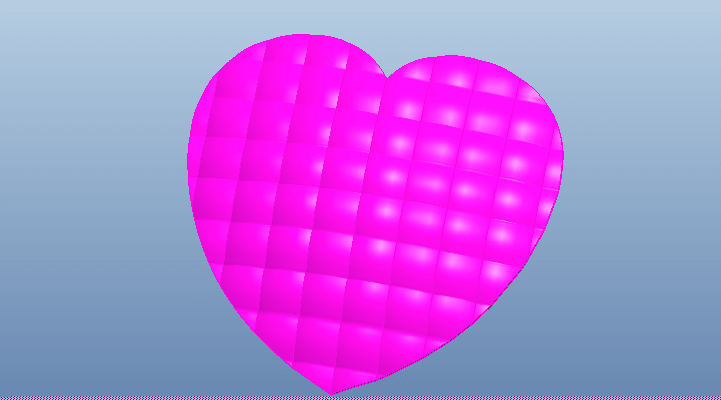

最终结果如下图所示。

14

文章末尾下载模型

方法:

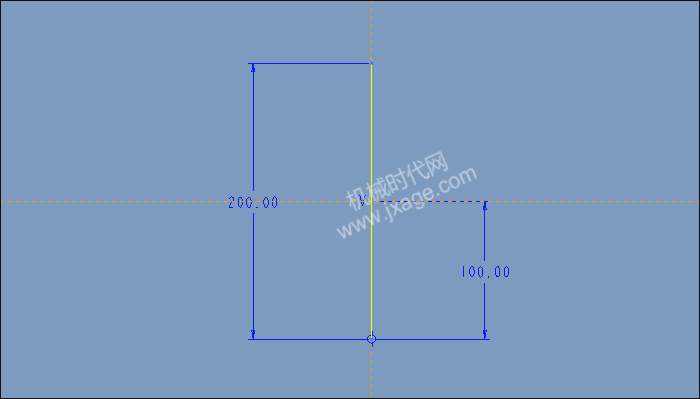

1.点击草绘,在FRONT平面绘制如下图所示的草绘。

1

2.点击【可变截面扫描】。选择上一步创建的草绘作为扫描轨迹,点击控制面板上的草绘按钮,进入草绘环境并绘制如下图所示的截面。

2

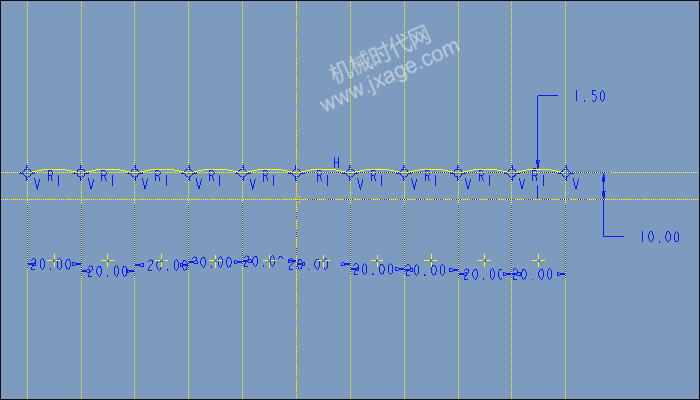

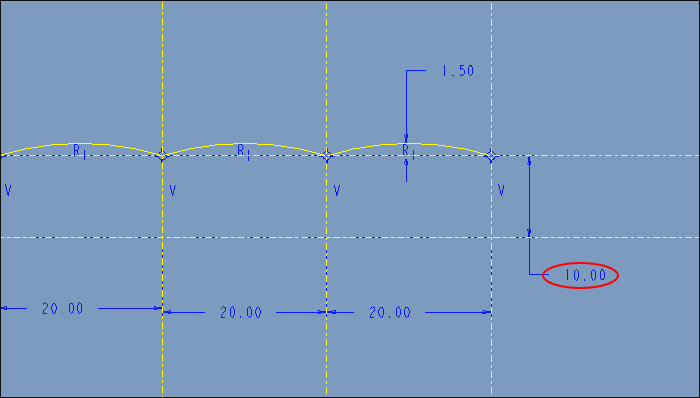

扫描截面的局部放大图如下。

3

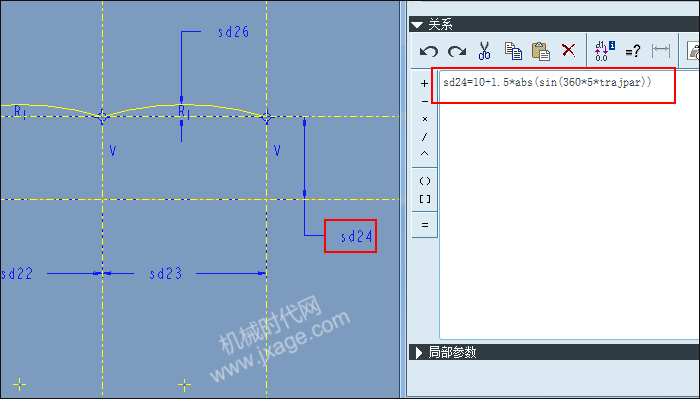

点击【工具】-【关系】,添加下面所示的关系:

sd24=10+1.5*abs(sin(360*5*trajpar))

4

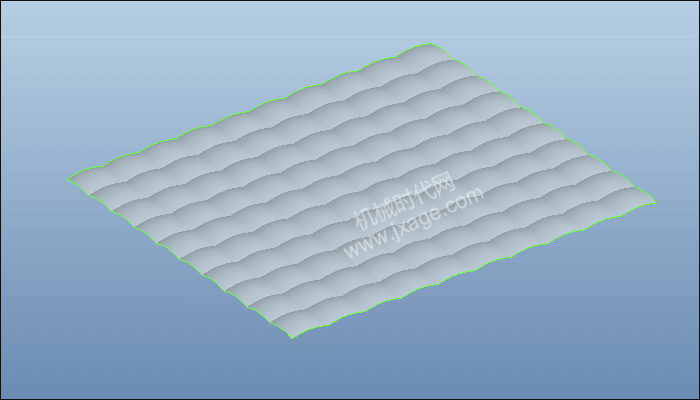

完成后如下图所示。

5

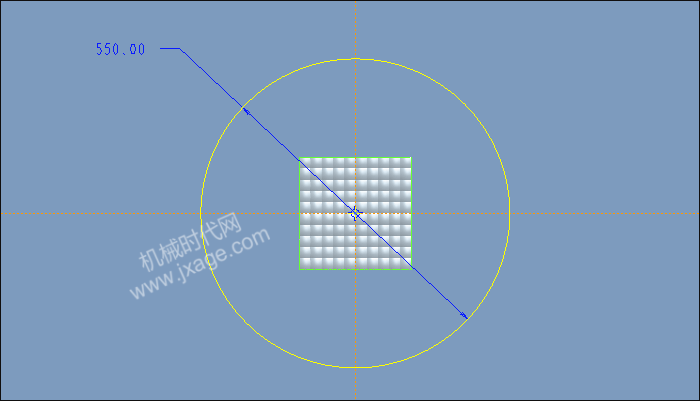

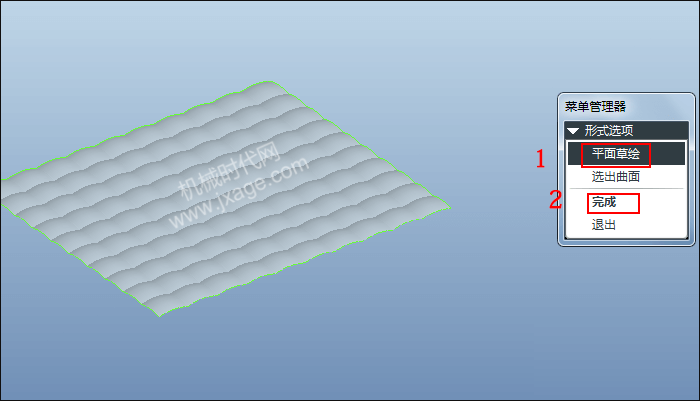

3.点击【插入】-【高级】-【实体自由形状】,弹出下面的菜单管理器。依次点击“平面草绘”和完成,选择FRONT平面作草绘平面,进入草绘环境,绘制一个直径为550的圆。

6

7

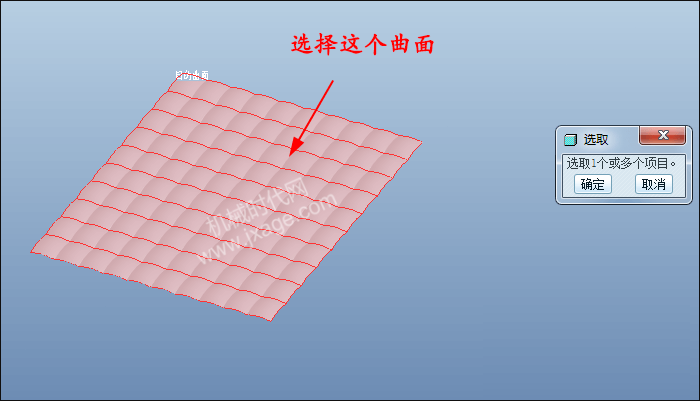

确定后按住ctrl依次选择全部曲面,确定后输入4X4的控制单元。

8 9

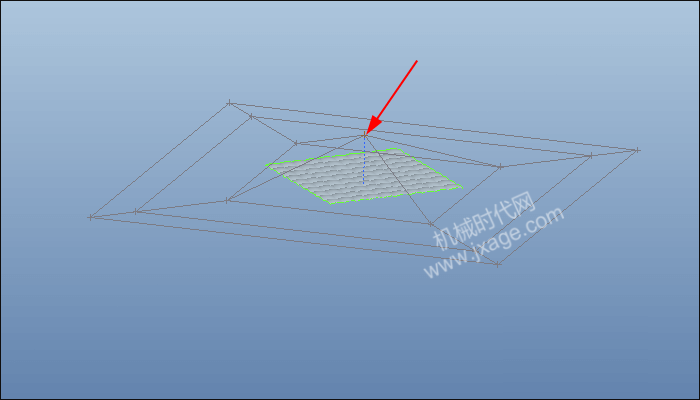

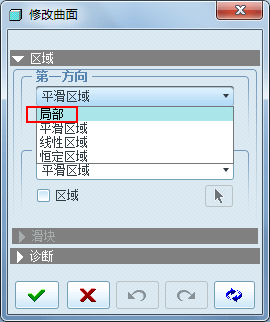

如下图所示,在第一方向,勾选“局部”,然后拖动中心点 向上运动一段距离。

10

11

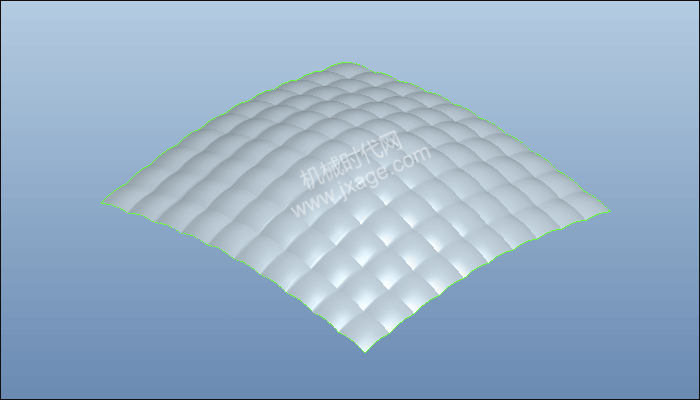

完成。

12

4.加厚曲面。

13

5.拉伸切除一个心形的形状。

14

提取密码:

此处为隐藏的内容!
登录后方可查看!
