Proe如何创建铁丝网?

  • 2
  • 2,905 次阅读
  • A+
所属分类:Proe建模

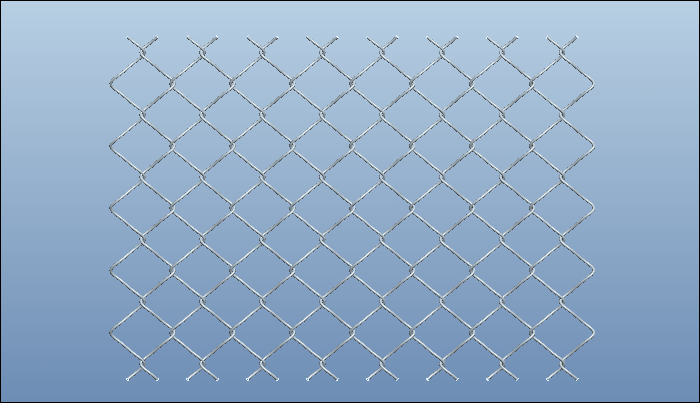

最终结果如下图所示。

12

方法:

1.在TOP平面绘制如下图所示的草绘作为扫描轨迹。

1

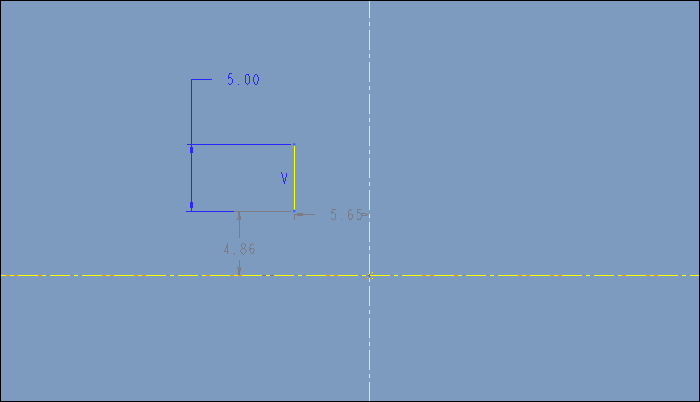

2.点击【可变截面扫描】,选择上一步的草绘作为扫描轨迹,点击控制面板上的草绘按钮进入草绘环境,绘制如下图所示的直线作为扫描截面。

2

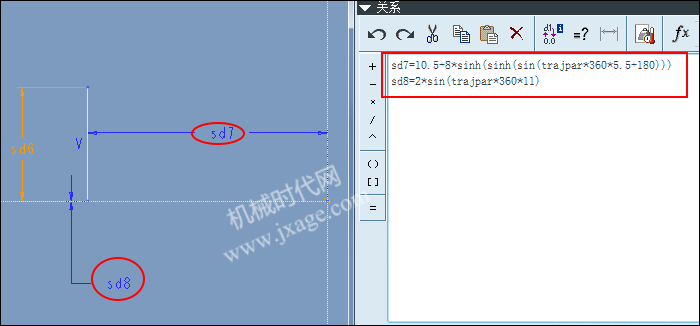

点击【工具】-【关系】,添加下面的关系:

sd7=10.5+8*sinh(sinh(sin(trajpar*360*5.5+180)))

sd8=2*sin(trajpar*360*11)

3

完成。

4

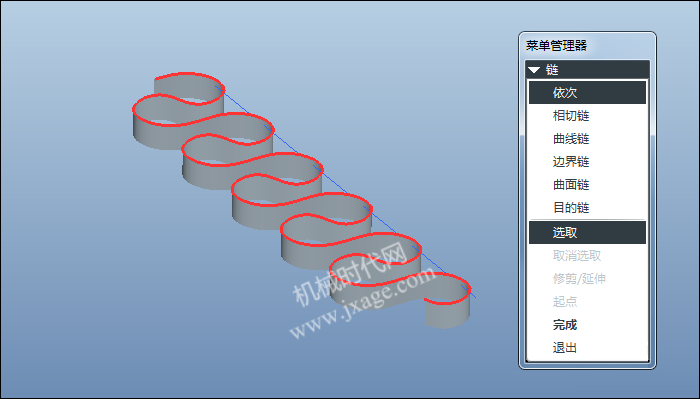

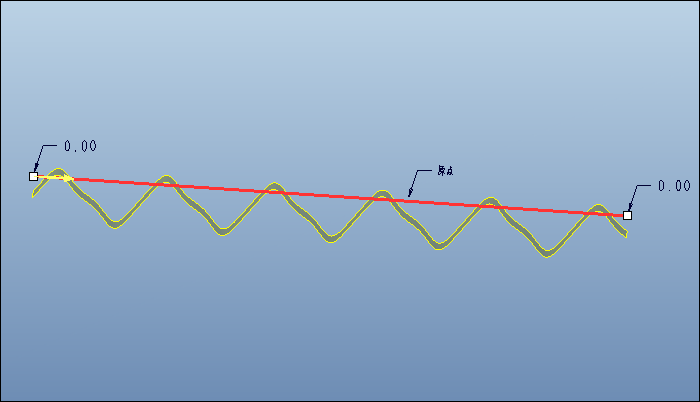

3.点击【插入】-【扫描】-【伸出项】,选择可变截面扫描曲面的边作为扫描的轨迹,如下图所示。

5

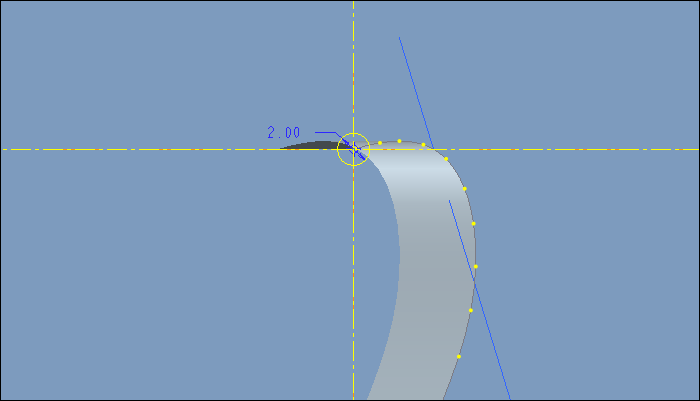

扫描的截面是一个直径为2的圆。

6

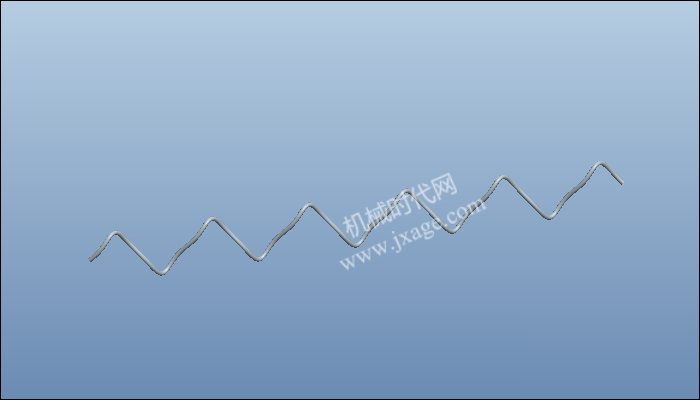

完成。

7

4.选择扫描特征,按住CTRL+C进入复制,然后点击【编辑】-【选择性粘贴】,在弹出的窗口中按住下图进行勾选。

8

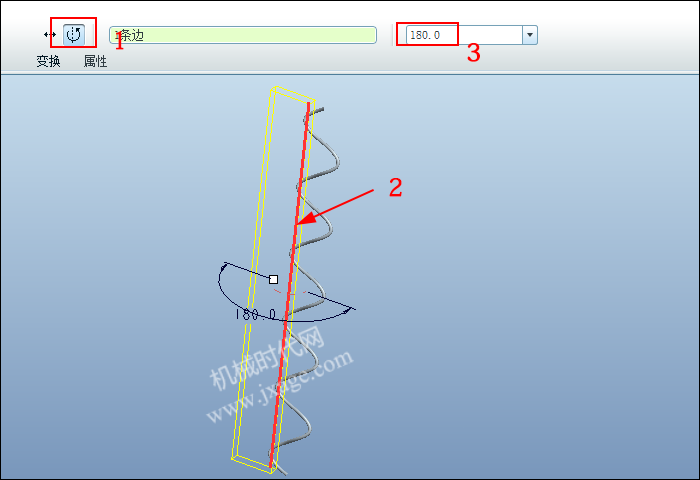

类型选择“旋转”,选择步骤1的草绘作为参照,旋转180度。

9

5.将扫描特征和复制的特征进行“组”,如下图所示。

10

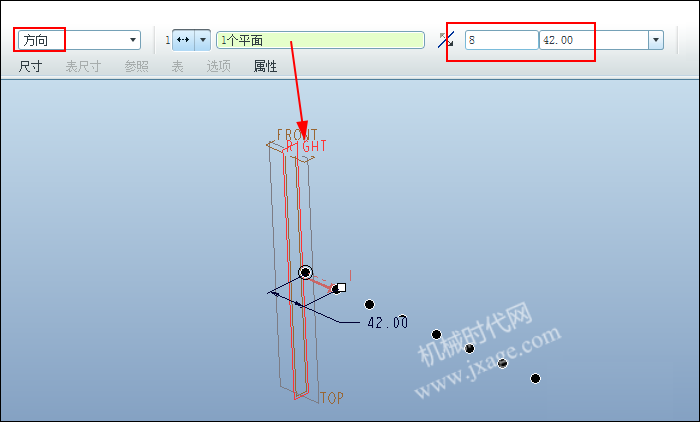

6.选择上一步创建的组特征,点击【阵列】,类型选择“方向”,按住下图进行设置。

11

完成。

12

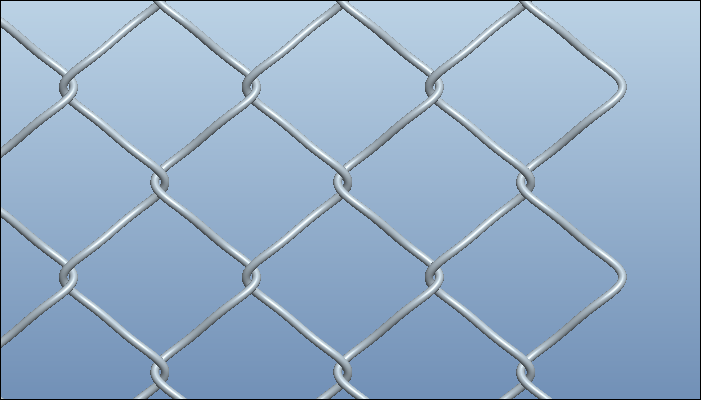

下图为铁丝网的局部细节图。

13

提取密码:

此处为隐藏的内容!
登录后才能查看!

相关教程Proe可变截面扫描练习(一)创建栅栏
