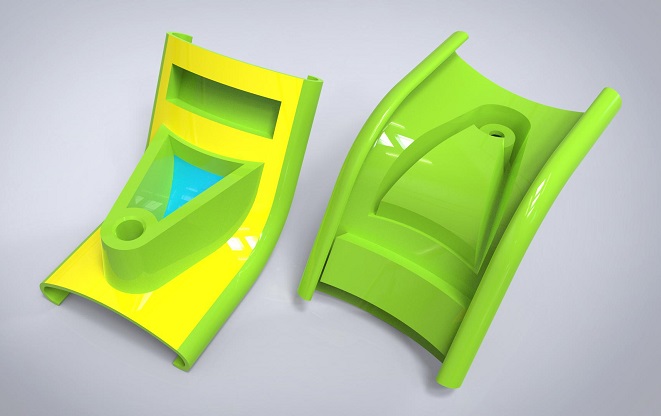

完成结果:

SolidWorks竞赛练习题(19)-图片1

文章末尾下载模型和练习题

方法:

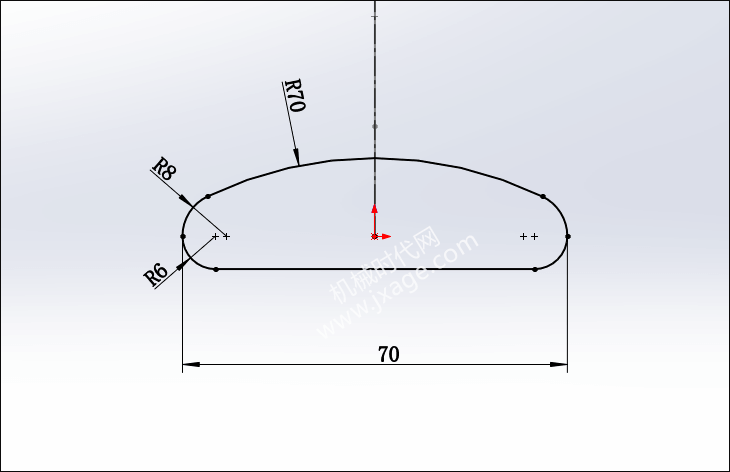

1.在前视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(19)-图片2

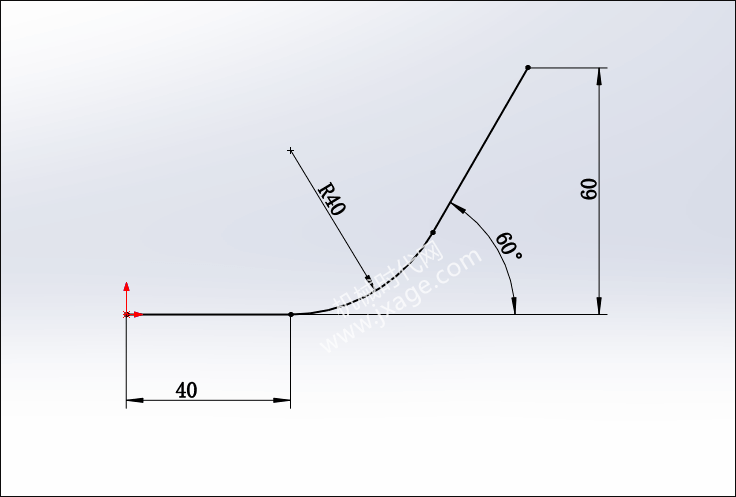

2.在右视基准面绘制如下图所示的草图。

SolidWorks竞赛练习题(19)-图片3

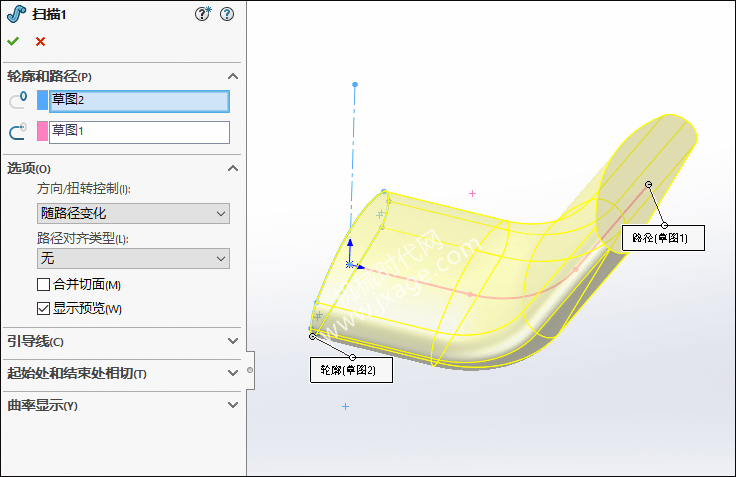

3.点击扫描,依次选择步骤1和步骤2的草绘作为扫描的轮廓和路径。

SolidWorks竞赛练习题(19)-图片4

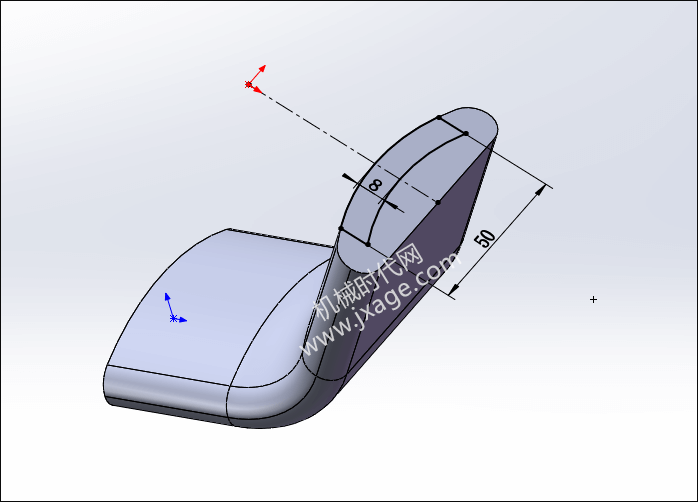

4.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

SolidWorks竞赛练习题(19)-图片5

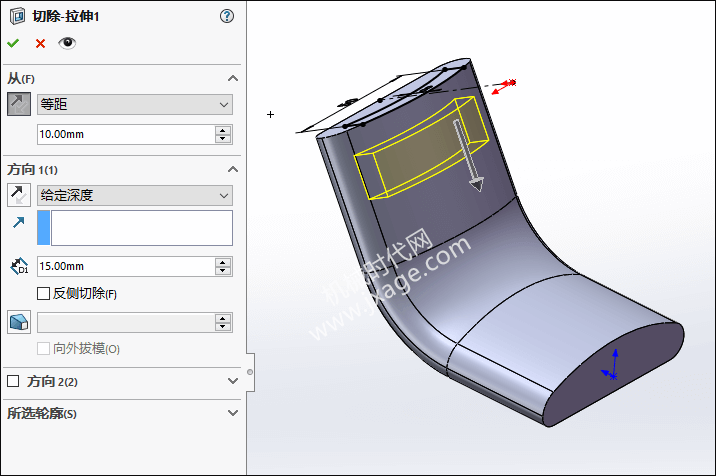

设置拉伸的开始条件为等距,距离为10mm;终止条件为:给定深度15mm。

SolidWorks竞赛练习题(19)-图片6

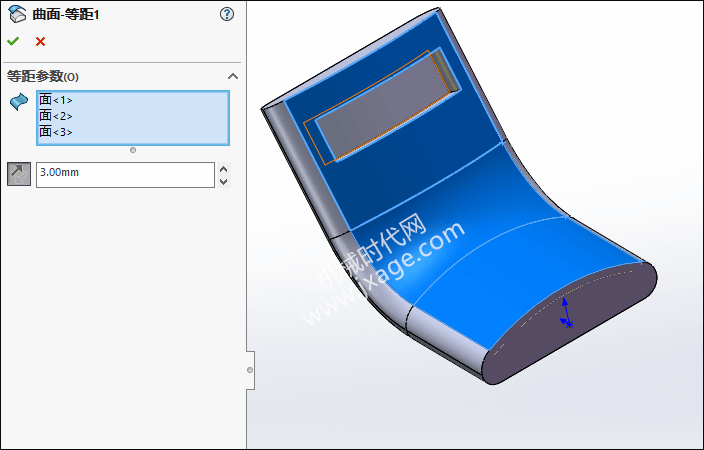

5.点击【插入】-【曲面】-【等距曲面】,选择下图三个蓝色的面,设置偏置距离为3mm(实体内部)。

SolidWorks竞赛练习题(19)-图片7

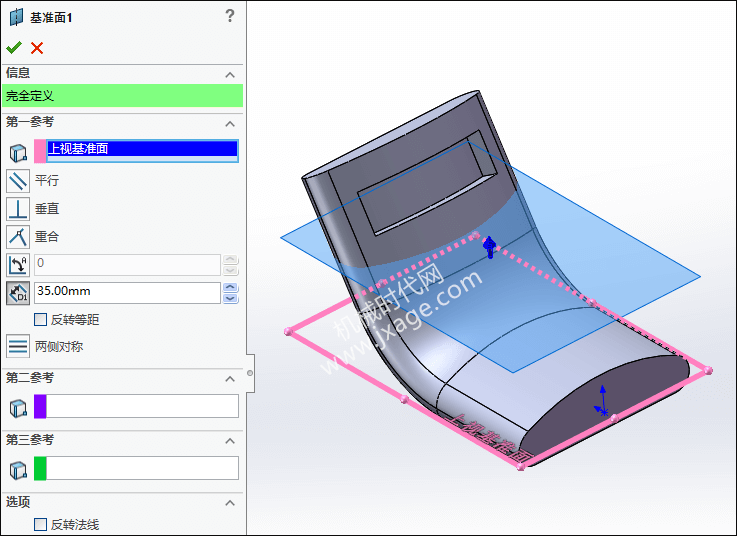

6.创建基准平面。

SolidWorks竞赛练习题(19)-图片8

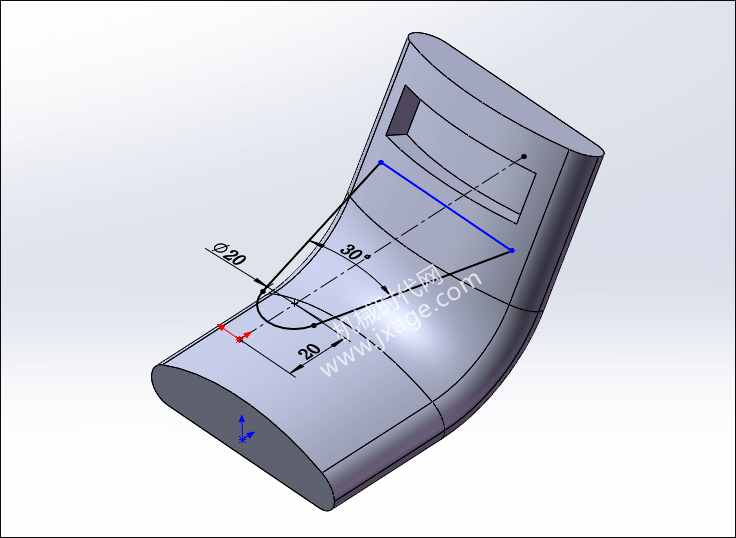

7.在上一步的创建的基准平面上绘制如下图所示的草图。

SolidWorks竞赛练习题(19)-图片9

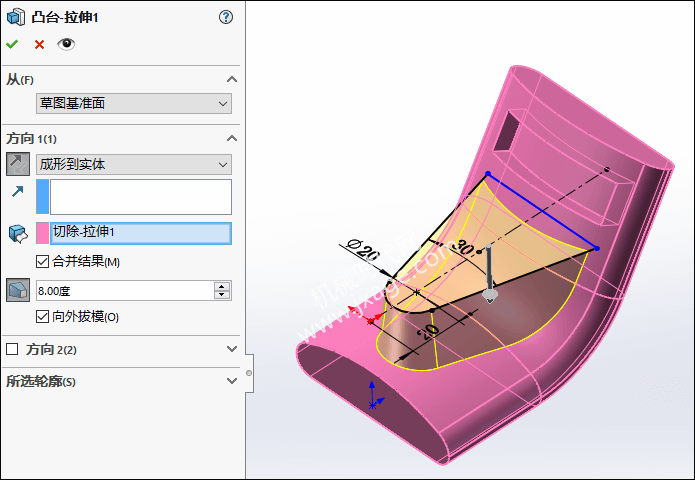

按照下图进行设置,并设置拔模角度为8°。

SolidWorks竞赛练习题(19)-图片10

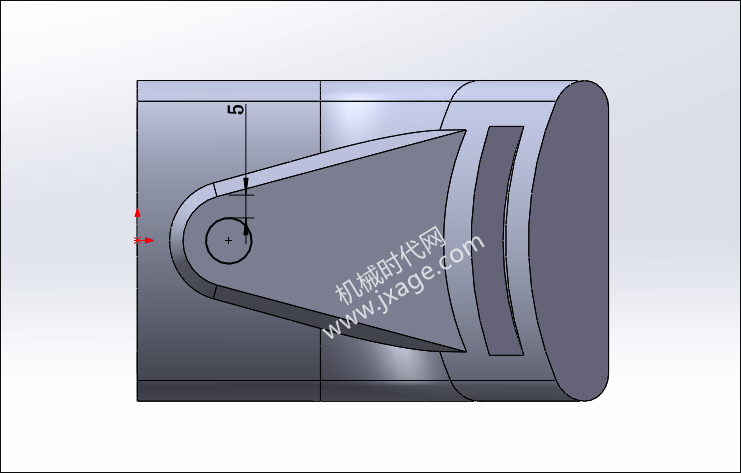

8.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

SolidWorks竞赛练习题(19)-图片11

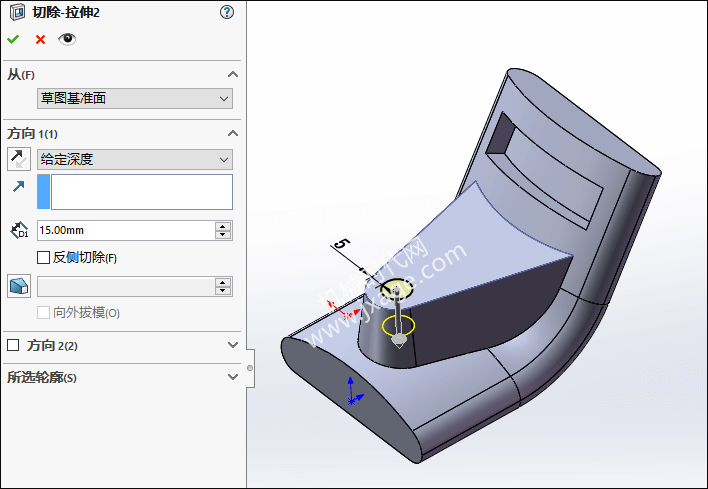

设置拉伸的距离为15mm。

SolidWorks竞赛练习题(19)-图片12

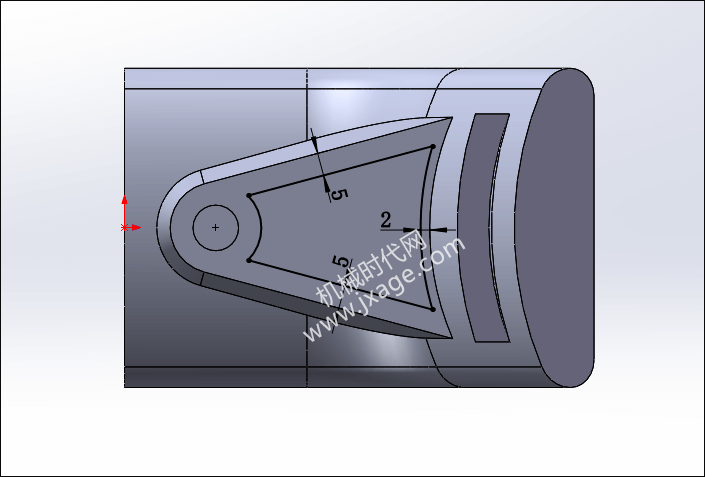

9.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

SolidWorks竞赛练习题(19)-图片13

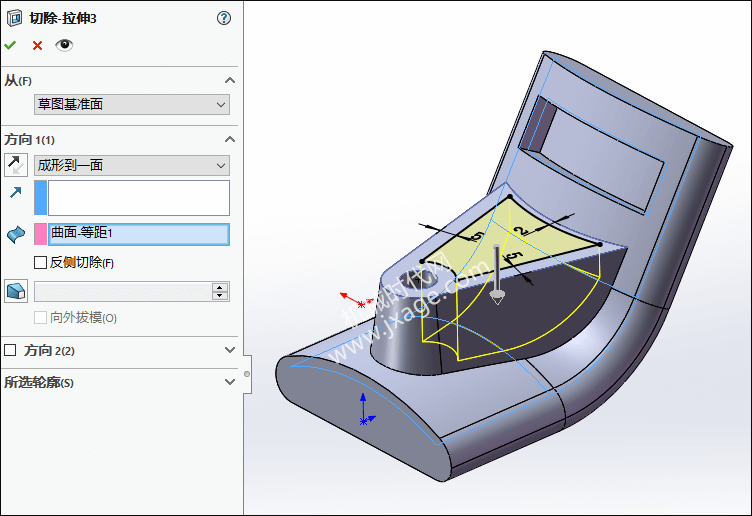

拉伸的终止条件为成形到一面,选择步骤5的曲面作为参照。

SolidWorks竞赛练习题(19)-图片14

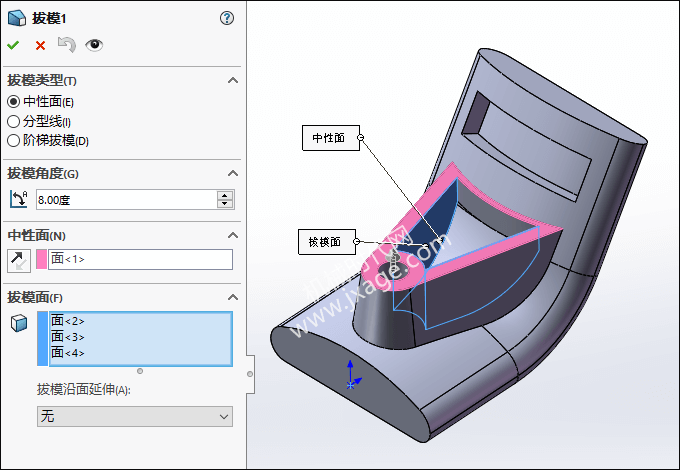

10.将下图蓝色的三个面进行拔模,拔模角度为8度。

SolidWorks竞赛练习题(19)-图片15

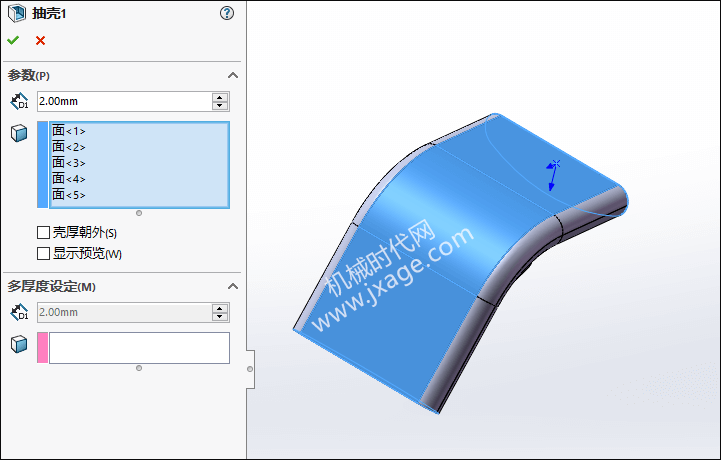

11.抽壳,设置壳的厚度为2mm。

SolidWorks竞赛练习题(19)-图片16

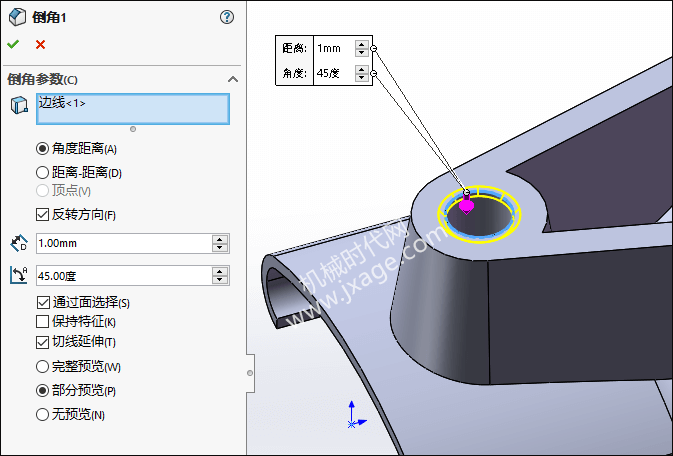

12.倒角。

SolidWorks竞赛练习题(19)-图片17

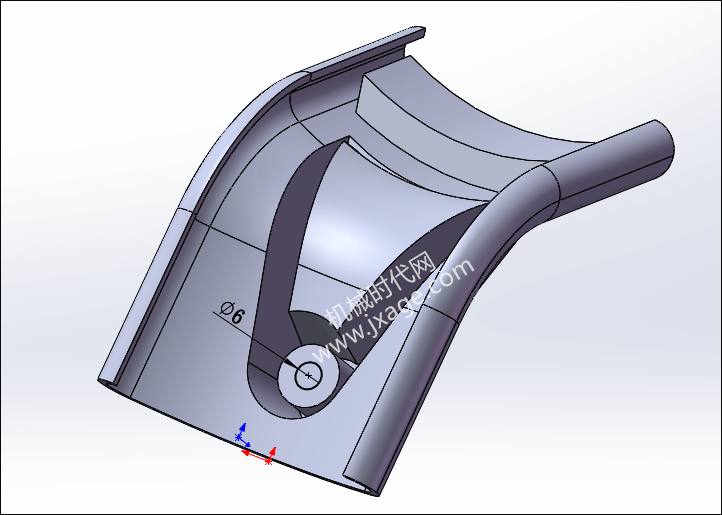

13.点击“拉伸切除”,在模型的面上绘制如下图所示草绘。

SolidWorks竞赛练习题(19)-图片18

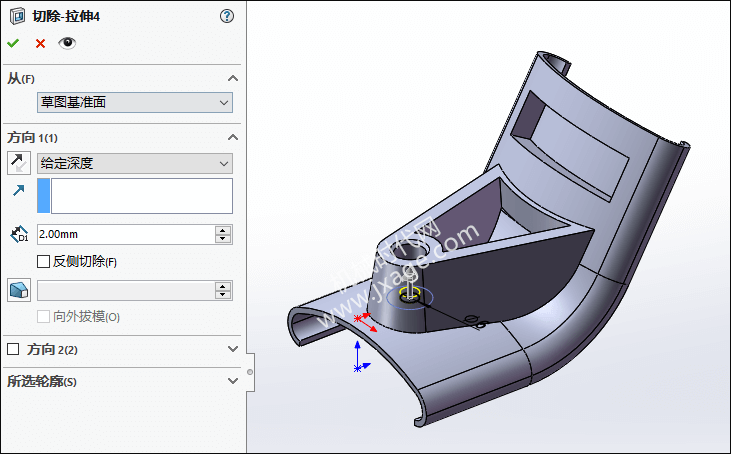

设置拉伸的距离为2mm。

SolidWorks竞赛练习题(19)-图片19

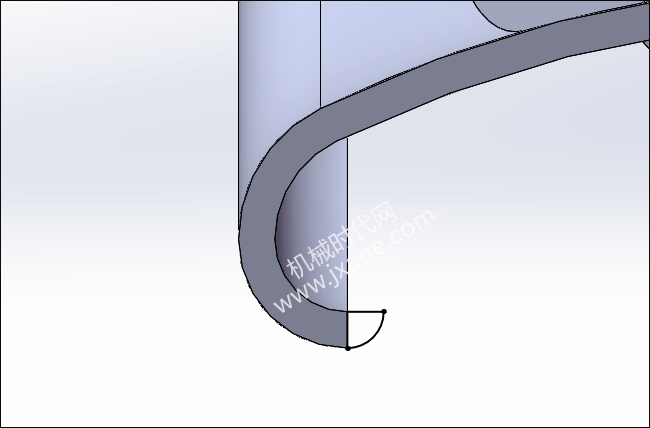

14.绘制如下图所示的草图。

SolidWorks竞赛练习题(19)-图片20

15.绘制如下图所示的草图。

SolidWorks竞赛练习题(19)-图片21

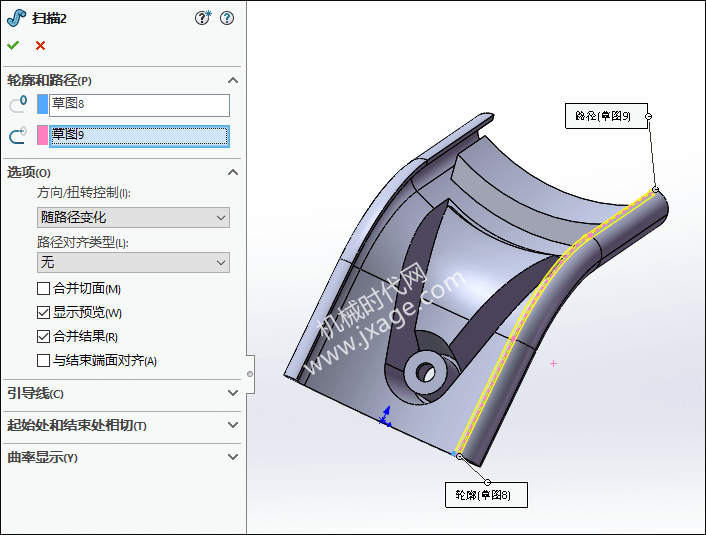

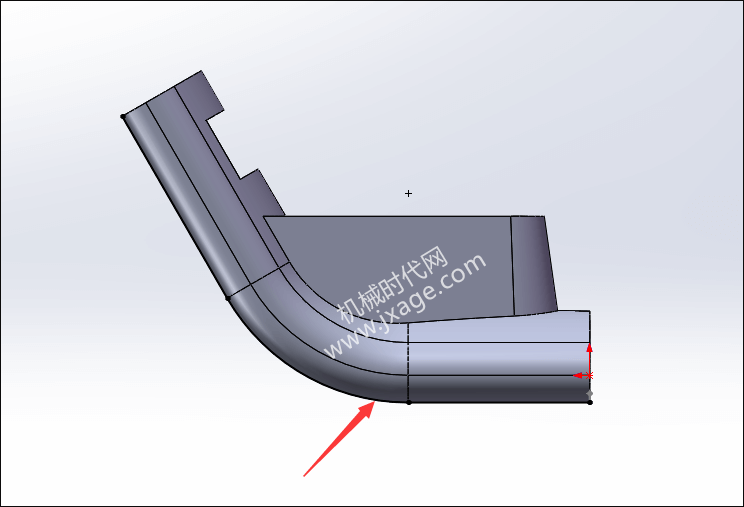

16.点击扫描,依次选择上面两步的草图作为扫描轮廓和路径。

SolidWorks竞赛练习题(19)-图片22

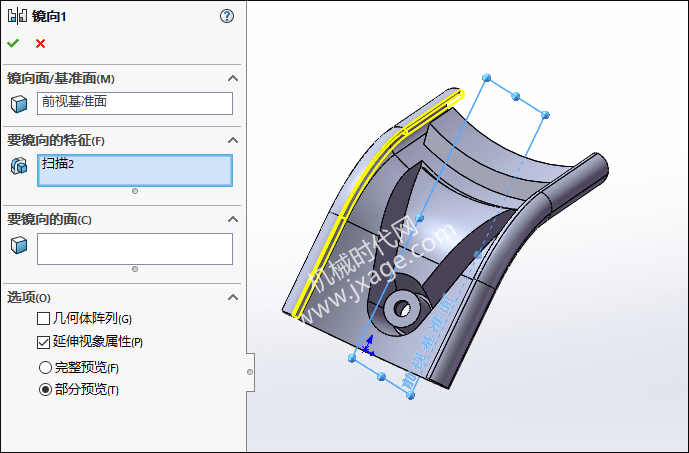

17.将上一步的扫描特征进行镜像。

SolidWorks竞赛练习题(19)-图片23

18.完成。

SolidWorks竞赛练习题(19)-图片24
