SolidWorks竞赛练习题（20）

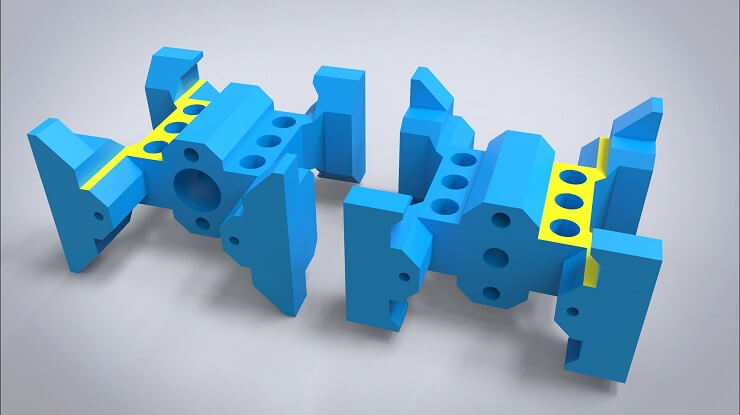

完成结果：

文章末尾下载模型和练习题

方法：

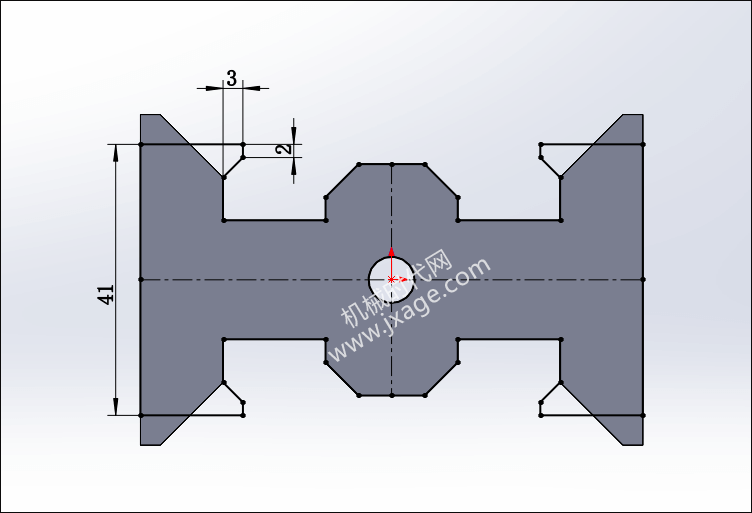

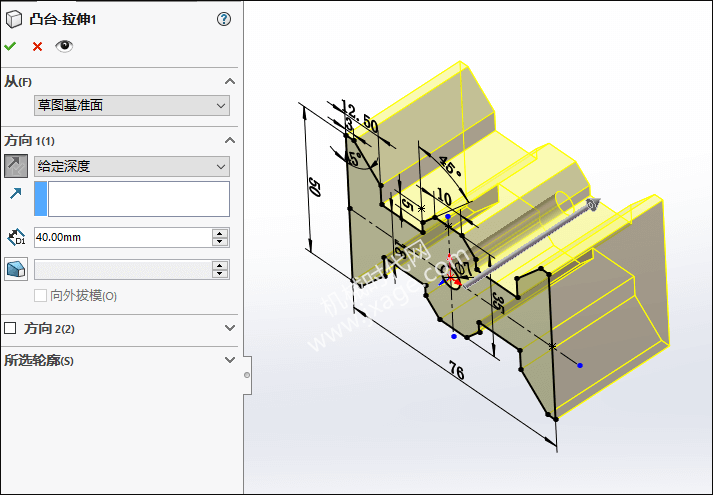

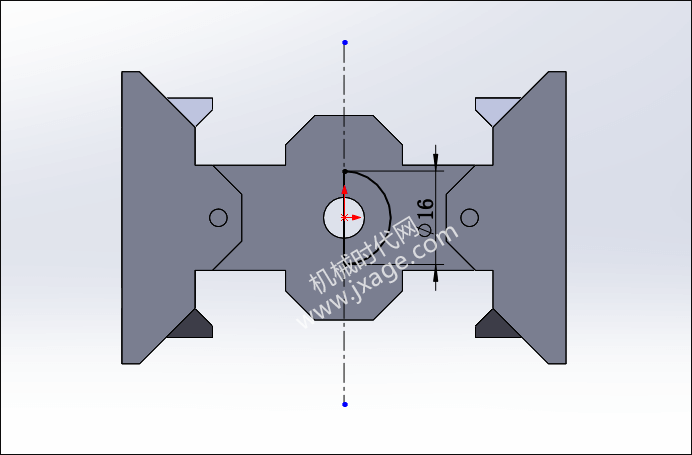

1.点击“拉伸凸台/基体”，在右视基准面绘制如下图所示的草图。

设置拉伸的深度为40mm。

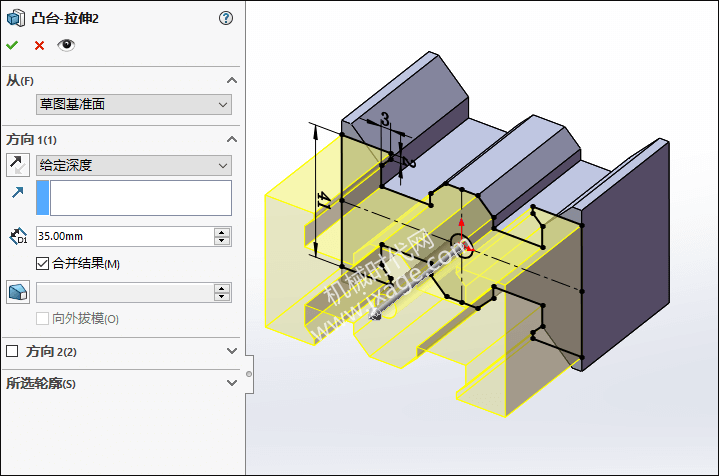

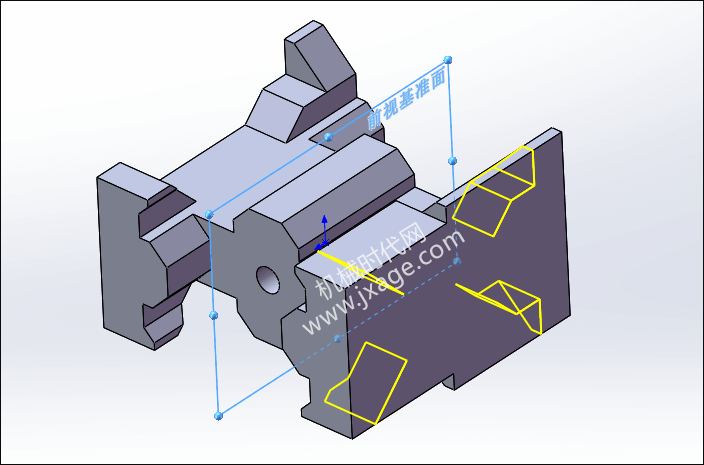

2.再次点击“拉伸凸台/基体”，在模型的面上绘制如下图所示的草图。

设置拉伸的深度为35mm。

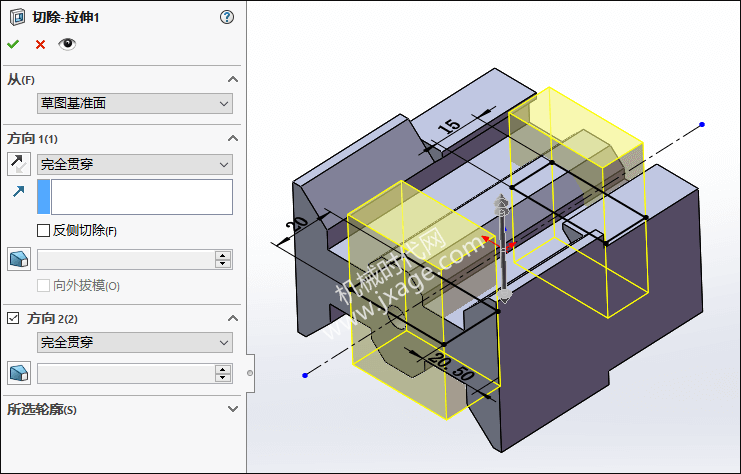

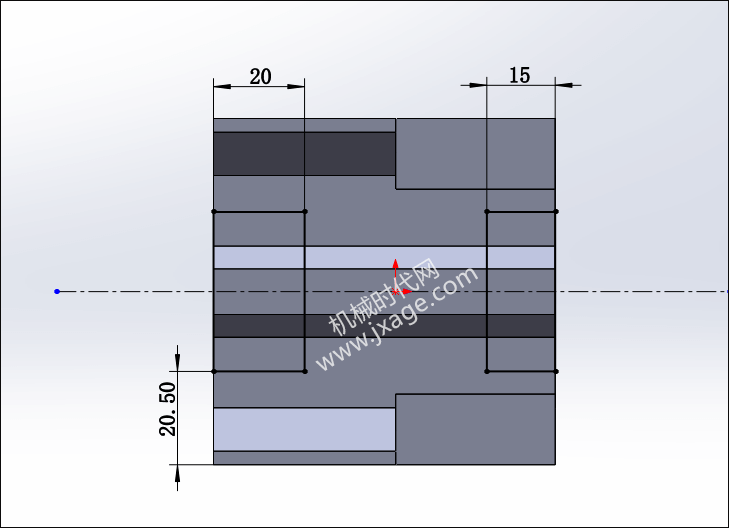

3.点击“拉伸切除”，在模型的顶面上绘制如下图所示草绘。

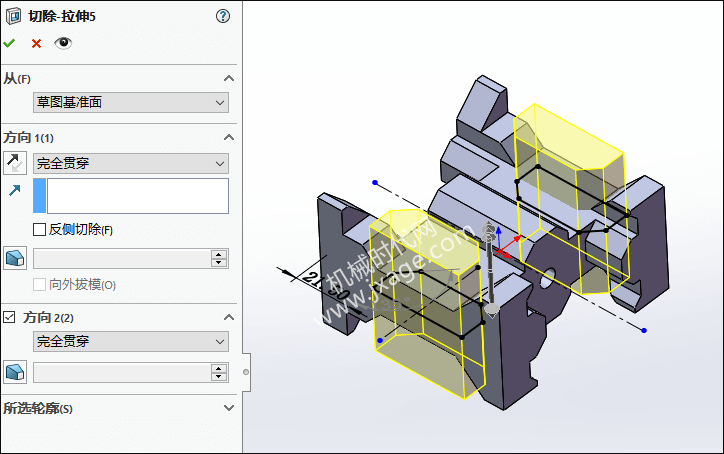

设置方向1和方向2拉伸方式为“完全贯穿”。

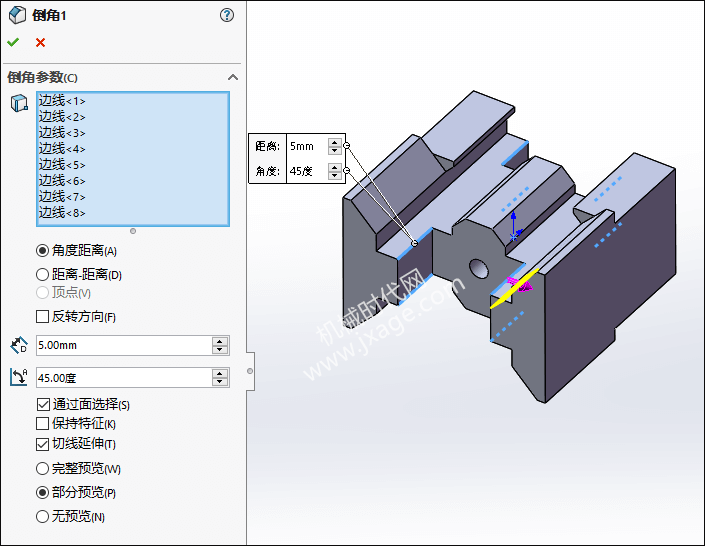

4.倒圆角。

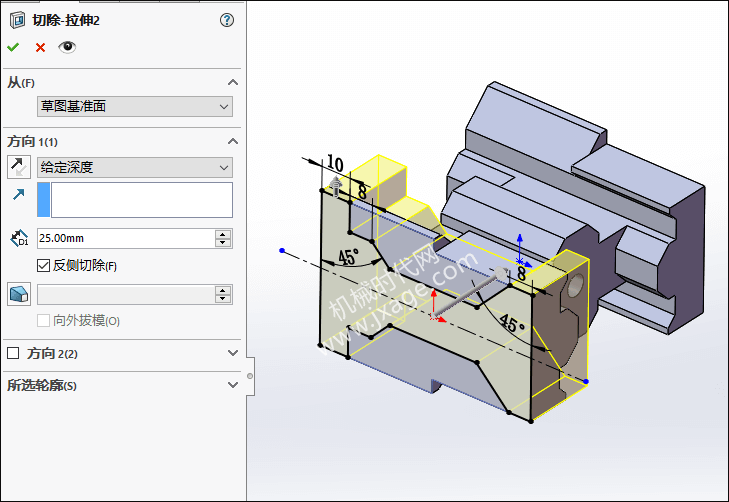

5.点击“拉伸切除”，在模型的右侧面上绘制如下图所示草绘。

设置拉伸的深度为25mm。

6.点击镜像，将上一步的拉伸切除特征进行镜像，如下图所示。

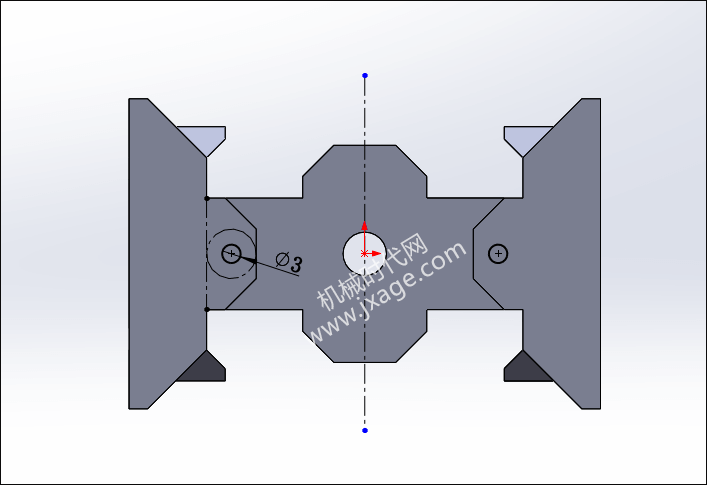

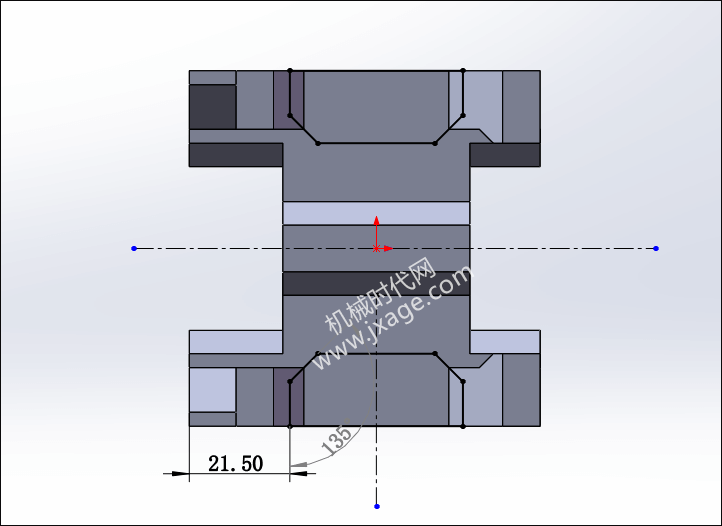

7.点击“拉伸切除”，在上视基准面上绘制如下图所示草绘。

设置方向1和方向2拉伸方式为“完全贯穿”。

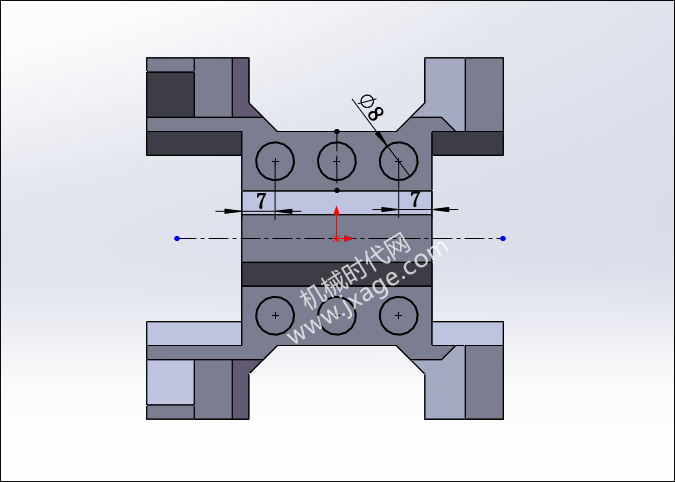

8.点击“拉伸切除”，在模型的面上绘制如下图所示草绘。

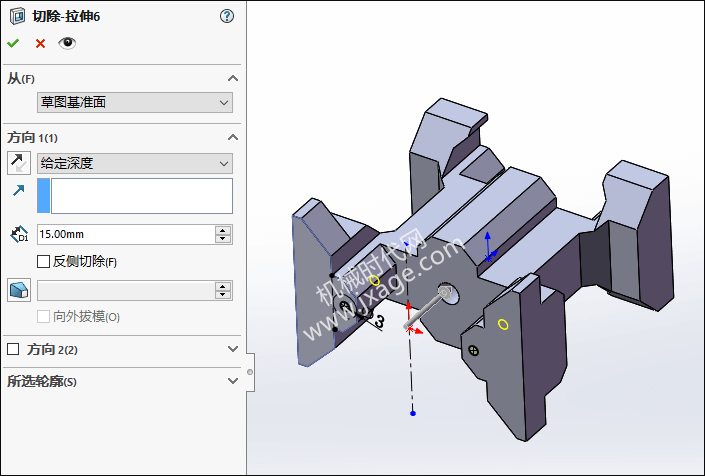

设置拉伸深度为15mm。

9.通过镜像，选择右视基准面为镜像平面，将上一步的拉伸特征进行镜像。

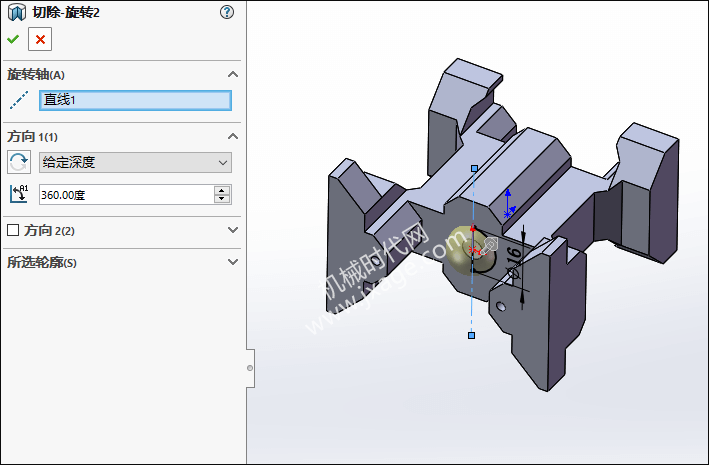

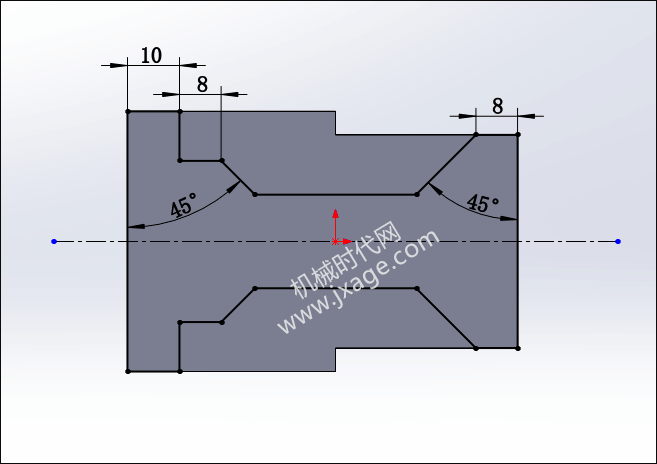

10.点击旋转切除，绘制如下图所示的旋转截面。

旋转完成。

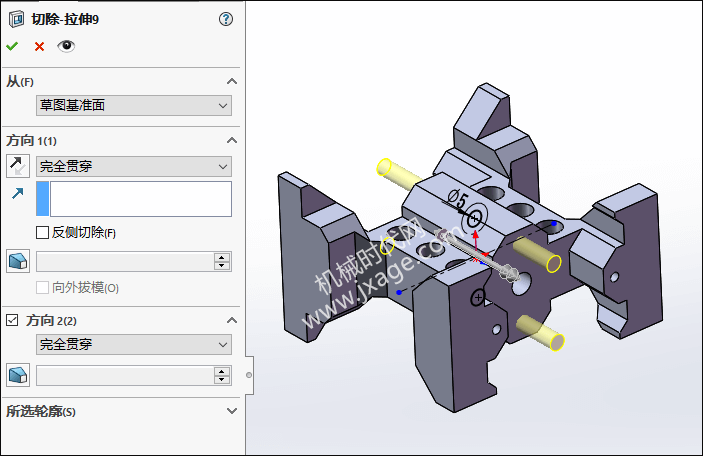

11.点击“拉伸切除”，在模型的面上绘制如下图所示草绘。

设置方向1和方向2拉伸方式为“完全贯穿”。

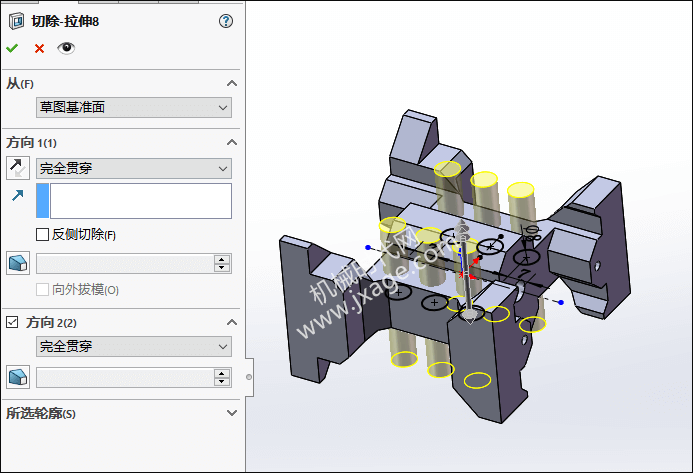

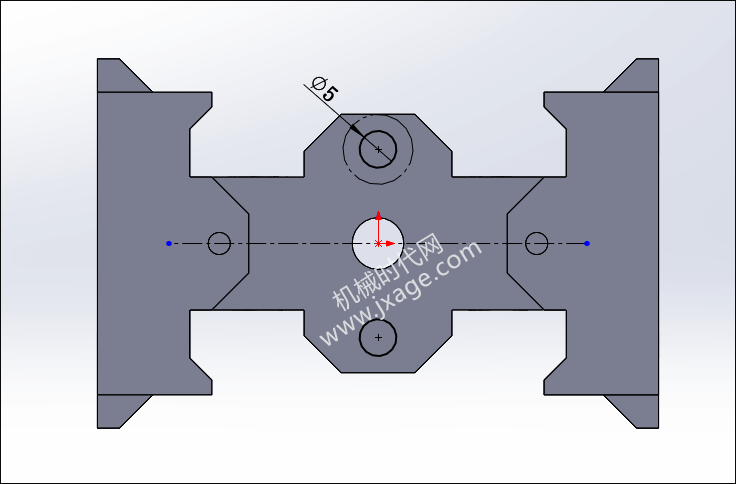

12.点击“拉伸切除”，在模型的面上绘制如下图所示草绘。

设置方向1和方向2拉伸方式为“完全贯穿”。

完成。

模型下载：
