SolidWorks竞赛练习题(21)

完成结果:

文章末尾下载模型和练习题

方法:

1.点击“拉伸凸台/基体”,在上视基准面绘制如下图所示的草图。

设置方向1拉伸的深度为30mm,方向2的拉伸深度为5mm。

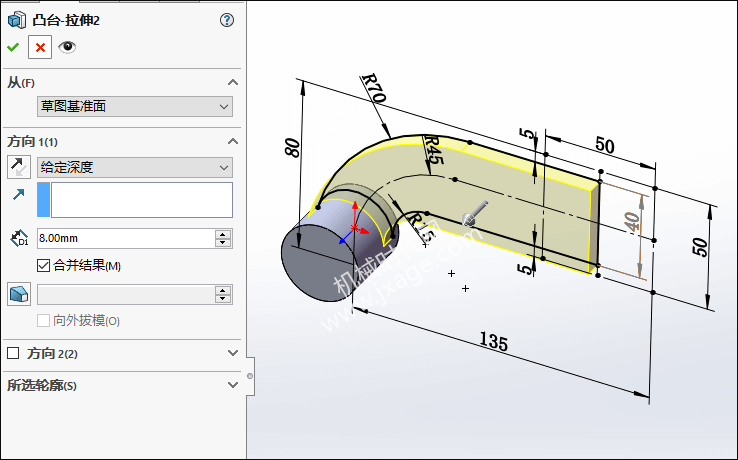

2.点击“拉伸凸台/基体”,在上视基准面绘制如下图所示的草图。

设置方向1拉伸的深度为8mm。

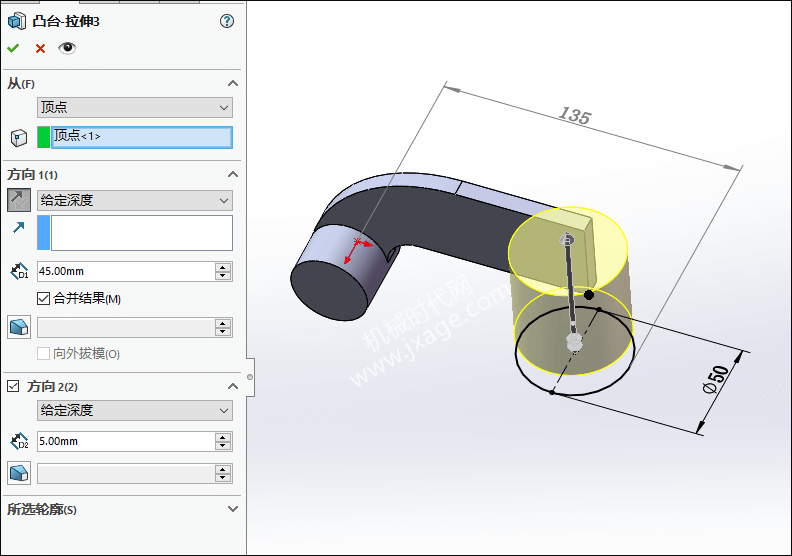

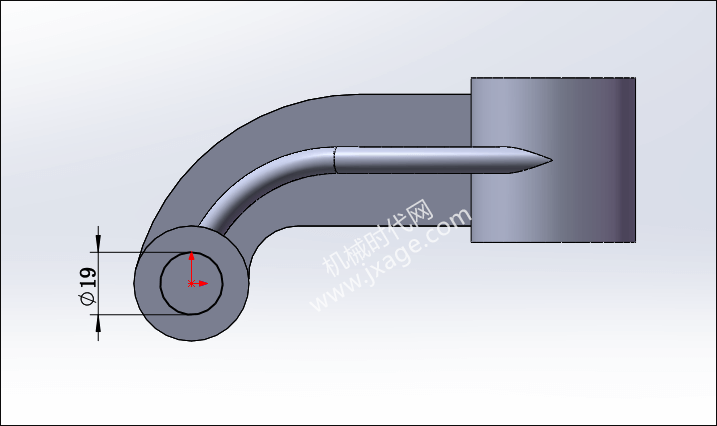

3.点击“拉伸凸台/基体”,在前视基准面绘制如下图所示的草图。

设置拉伸的开始条件为顶点,选择下图黑色圆点所指的顶点作为参照;终止条件为给定深度:45mm。

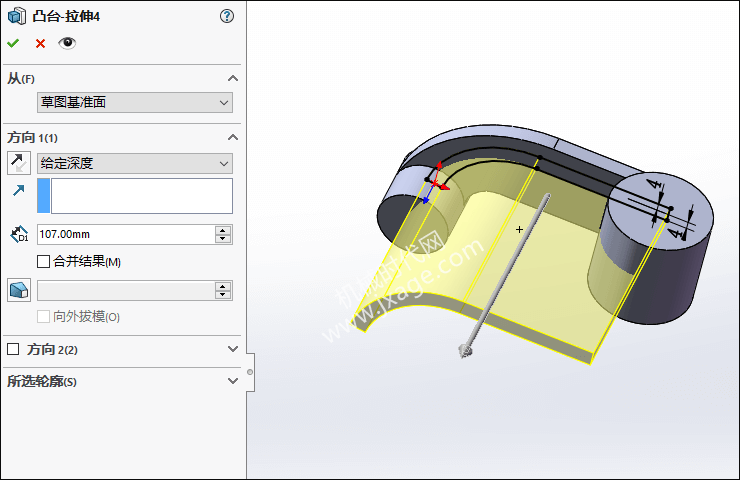

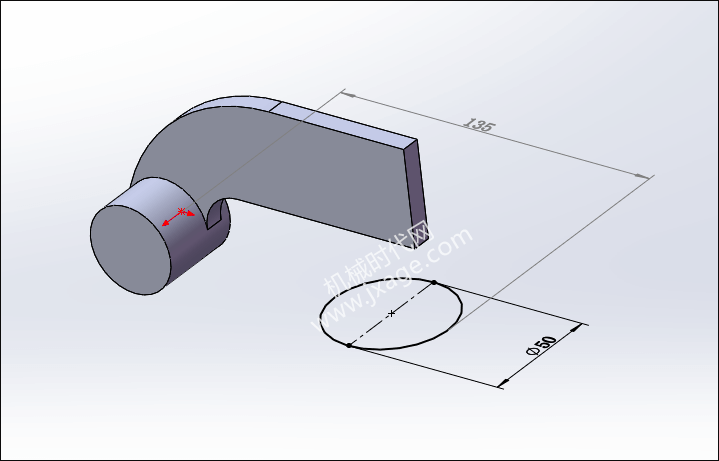

4.点击“拉伸凸台/基体”,在上视基准面绘制如下图所示的草图。

设置方向1拉伸的深度为107mm,取消勾选合并结果。

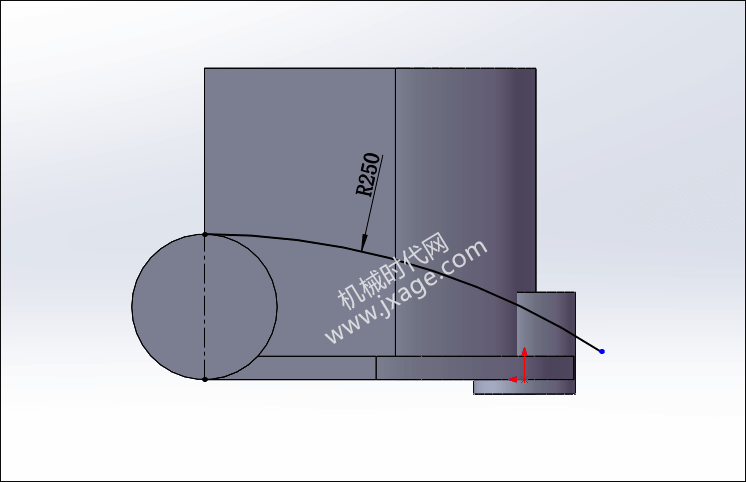

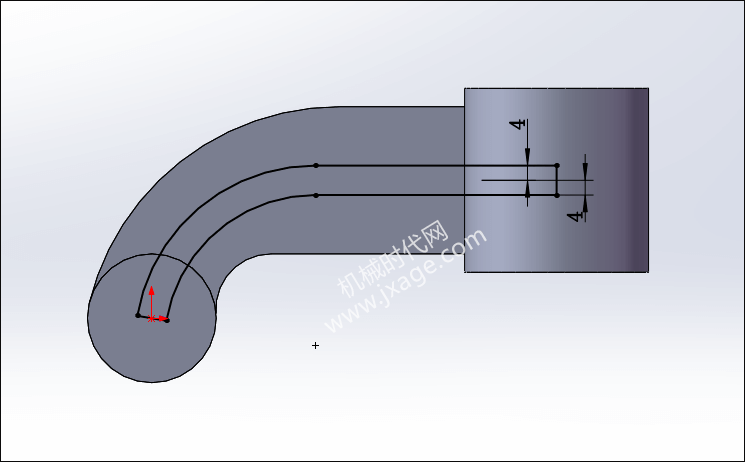

5.在前视基准面上绘制如下图所示的草图。

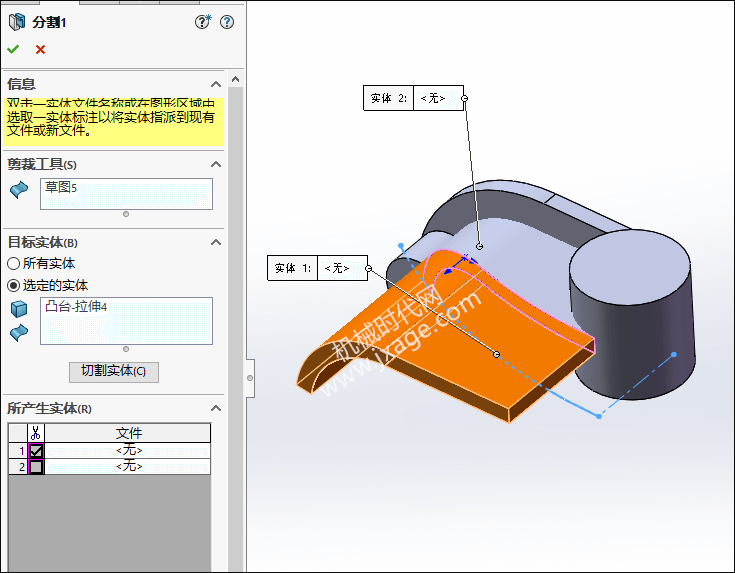

6.点击【插入】-【特征】-【分割】,通过步骤5的草图对步骤4的拉伸特征进行切割。

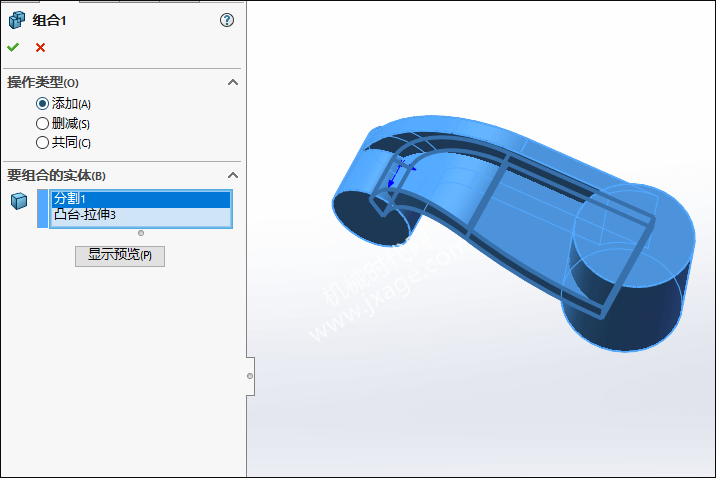

7.将上一步的分割后的实体与其他的实体进行组合。

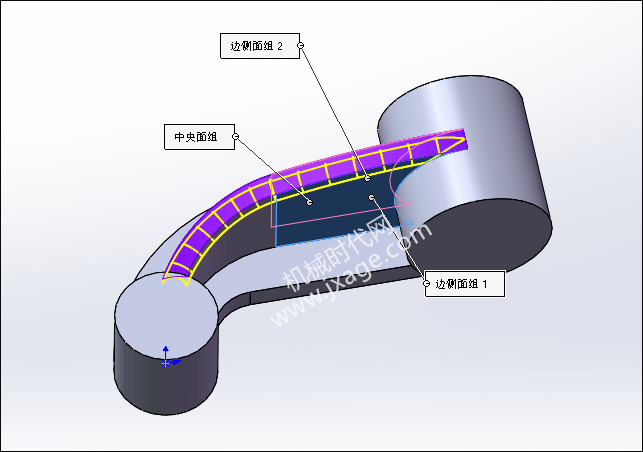

8.倒完整圆角。

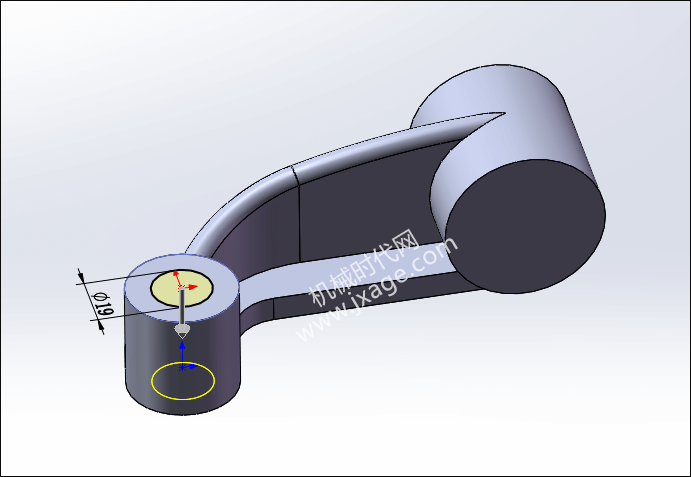

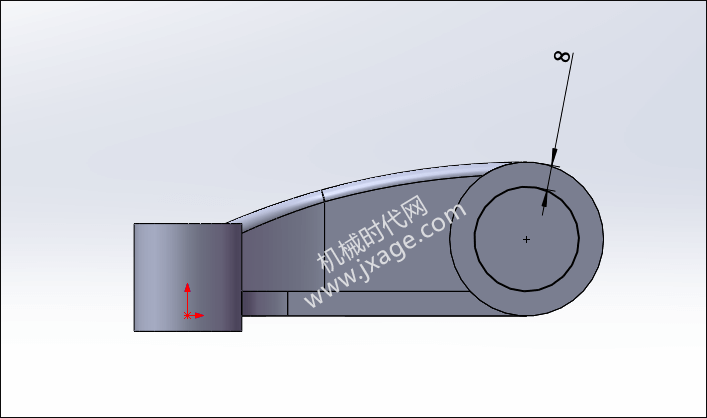

9.点击“拉伸切除”,在如下图所示的面上绘制一个圆。

设置拉伸为完全贯穿。

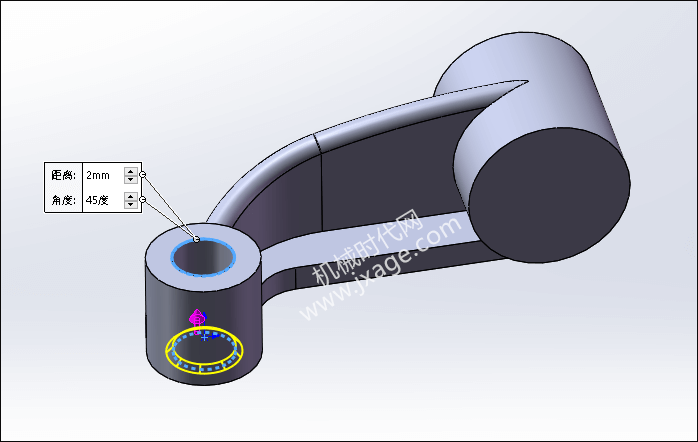

10.倒角。

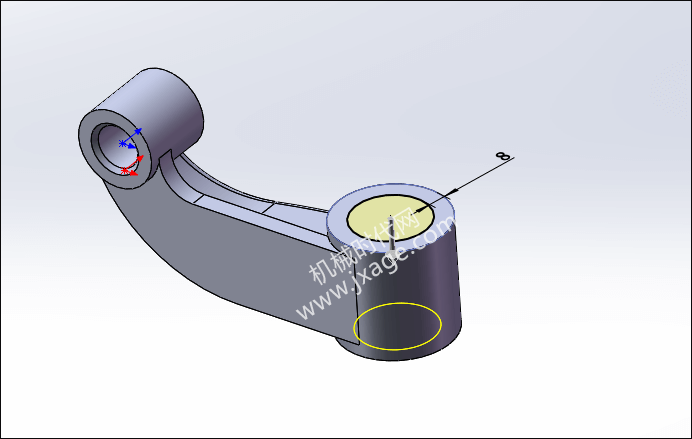

11.点击“拉伸切除”,在如下图所示的面上绘制一个圆。

设置拉伸为完全贯穿。

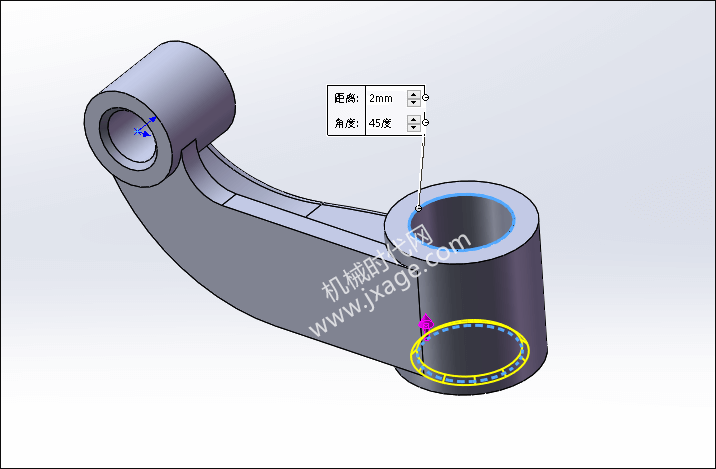

12.倒角。

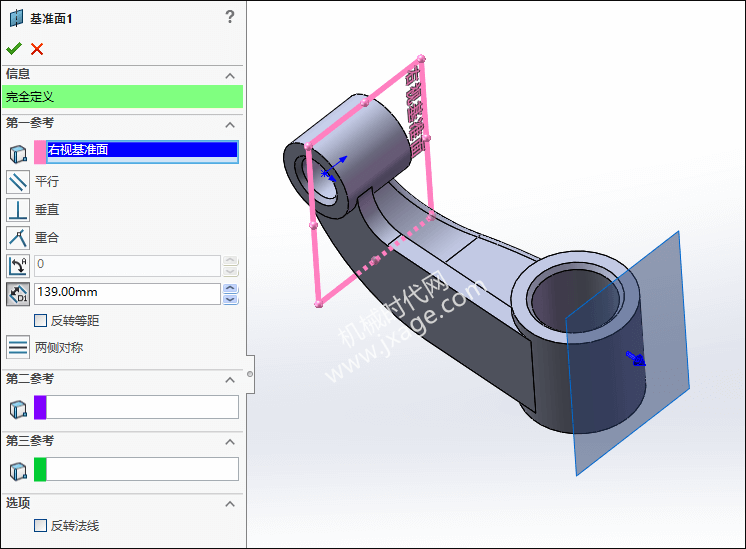

13.创建基准平面。

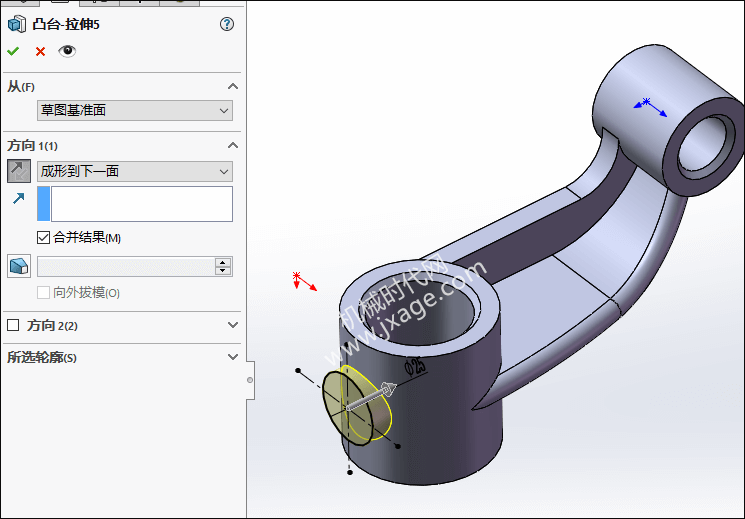

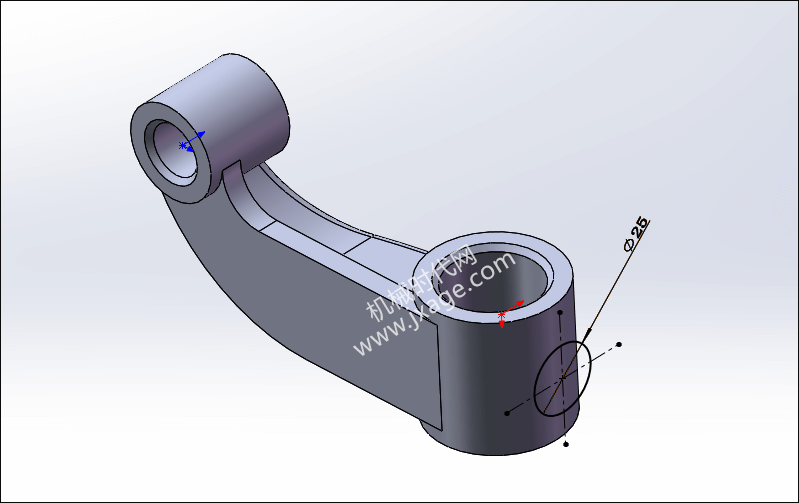

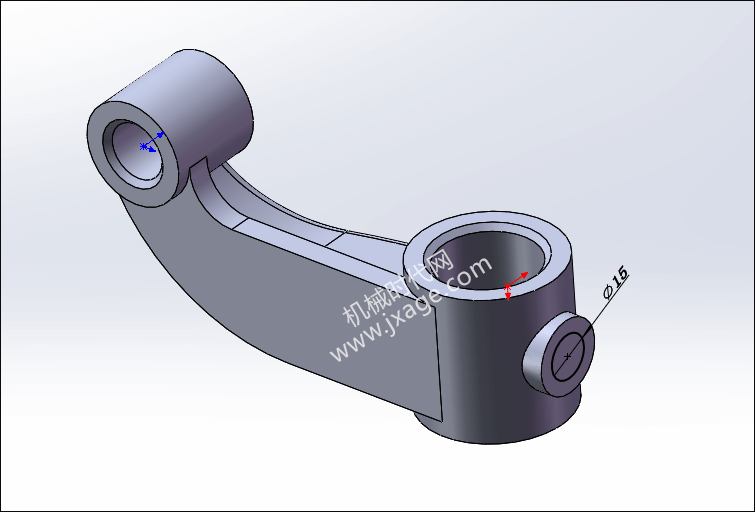

14.点击“拉伸凸台/基体”,在上一步创建的基座面上绘制如下图所示的草图。

选择成形到下一面。

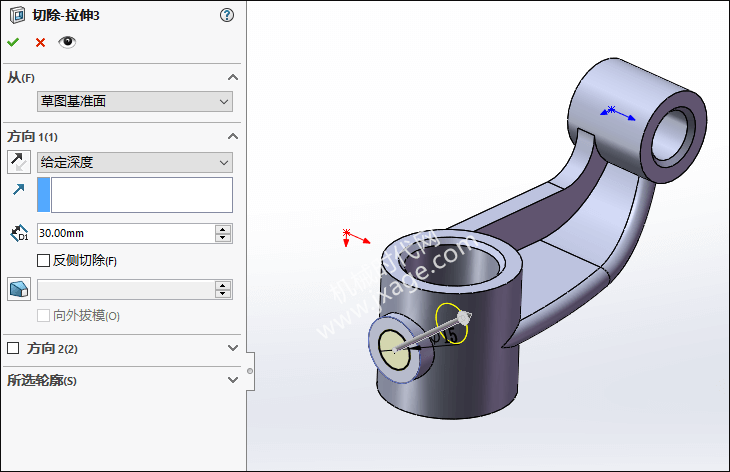

15.点击“拉伸切除”,在如下图所示的端面上绘制一个圆.

设置拉伸深度30mm。

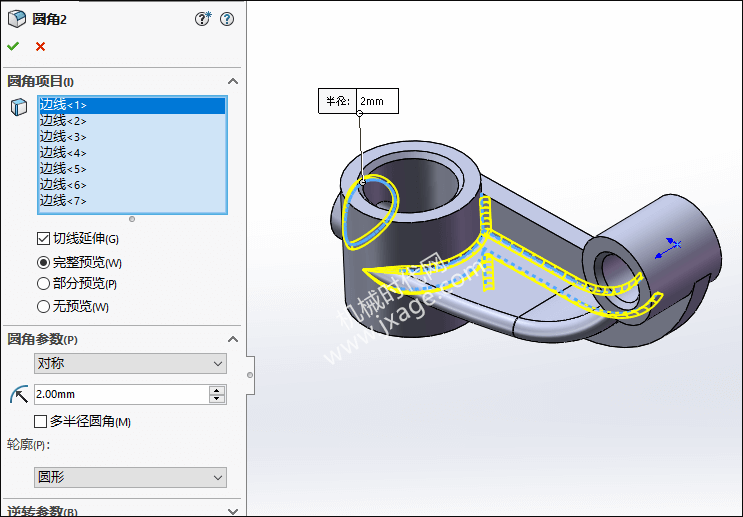

16.倒圆角。

17.完成。
